INSTALACIÓN DE LA GRÚA
Montaje de plataformas del operador
e instalación de pedales aceleradores
Instale la plataforma del operador en ambos lados del cha-
sis, como se muestra en la Figura 9-17. Arme y monte los
pedales aceleradores (Figura 9-17).
Monte el control de acelerador electrónico del motor (EET)
en el chasis (Figura 9-17). Dirija el arnés a través de los agu-
jeros de acceso del chasis hacia el control de acelerador
electrónico (EET) de los pedales.
Instalación de la pluma, cilindro
de elevación y malacate
Instale la pluma y el cilindro de elevación según lo descrito
en la "Mantenimiento de la pluma" en la página 4-1. Instale
el malacate de la forma descrita en la SECCIÓN 5. Para la
instalación del cable del malacate y del receptáculo de cuña,
vea la SECCIÓN 4 del Manual del operador.
9-22
MANUAL DE SERVICIO DE LA NBT30H-2

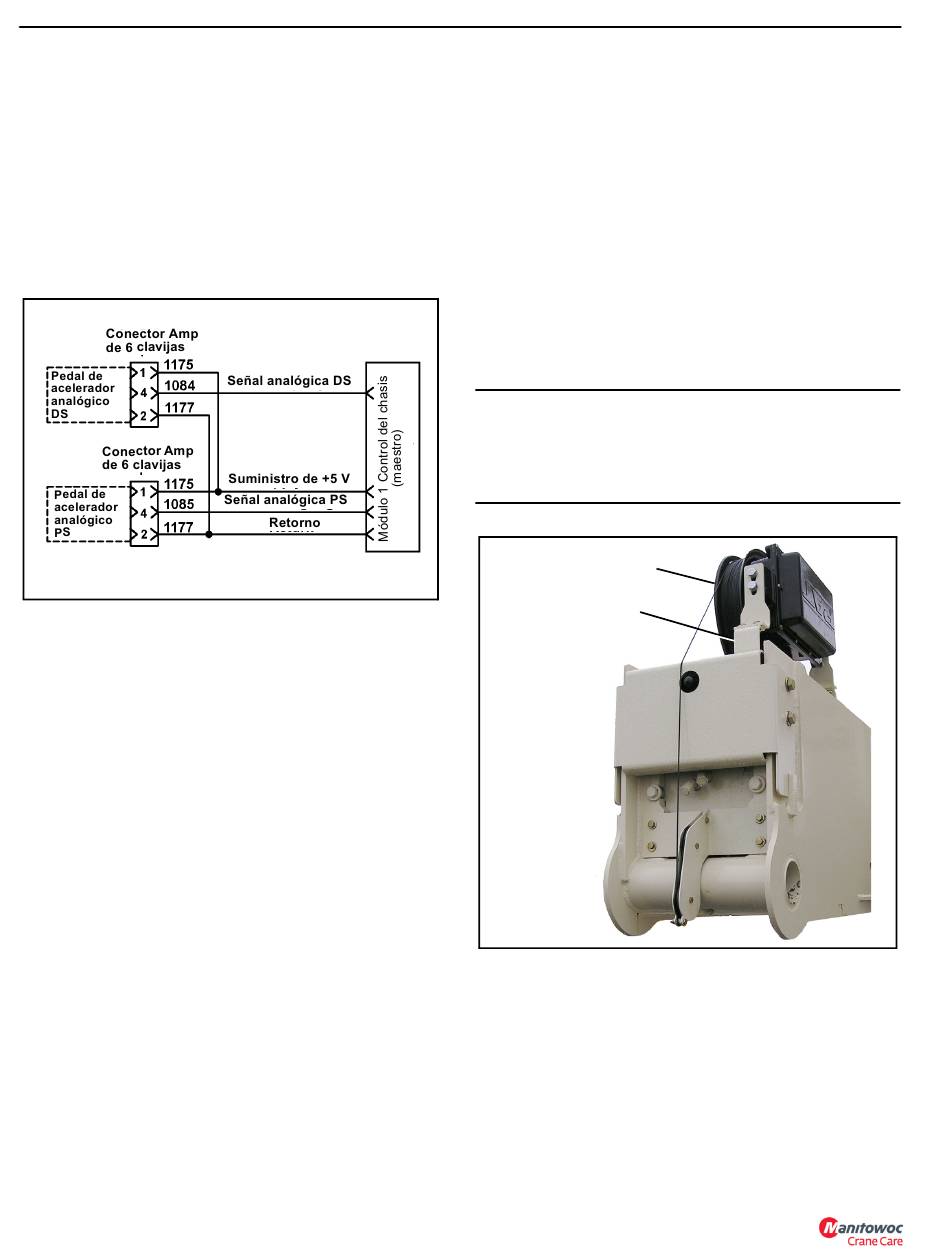

Instalación del carrete del RCL
La grúa se despacha con el carrete del RCL fijado temporal-
mente a la parte superior de la pluma (Figura 9-19). Para
montar el carrete:
1.
Retire el carrete del RCL y las escuadras de montaje de
la parte superior de la pluma (Figura 9-19).
2.
Fije las escuadras en C a la parte inferior de la pluma
utilizando pernos.
3.
Fije las escuadras de montaje al carrete del RCL y
monte el RCL a la pluma como se muestra en la
Figura 9-20.
NOTA:
Verifique que haya una separación adecuada entre el
carrete del RCL y los componentes adyacentes, de modo
que el carrete no entre en contacto con otros componentes
ni les cause daños cuando se baja la pluma por completo.
FIGURA 9-18
FIGURA 9-19
Published 03-20-2019 Control # 613-06
El RCL debe montarse de la forma ilustrada para
obtener las separaciones adecuadas.
PRECAUCIÓN
Riel del RCL
Escuadra de montaje
del RCL
