TTF300 MONTAGGIO SU CAMPO DEL TRASDUTTORE DI MISURA DELLA TEMPERATURE | CI/TTF300-X1 REV. G
ATEX – Zona 1 (20)
Contrassegno: II 2 G (1D) Ex [ia IIIC Da] ib IIC T6 Gb
Zona 20 o 21 Settore Ex Zona 1
A Sensore
B Trasduttore di misura TTF300

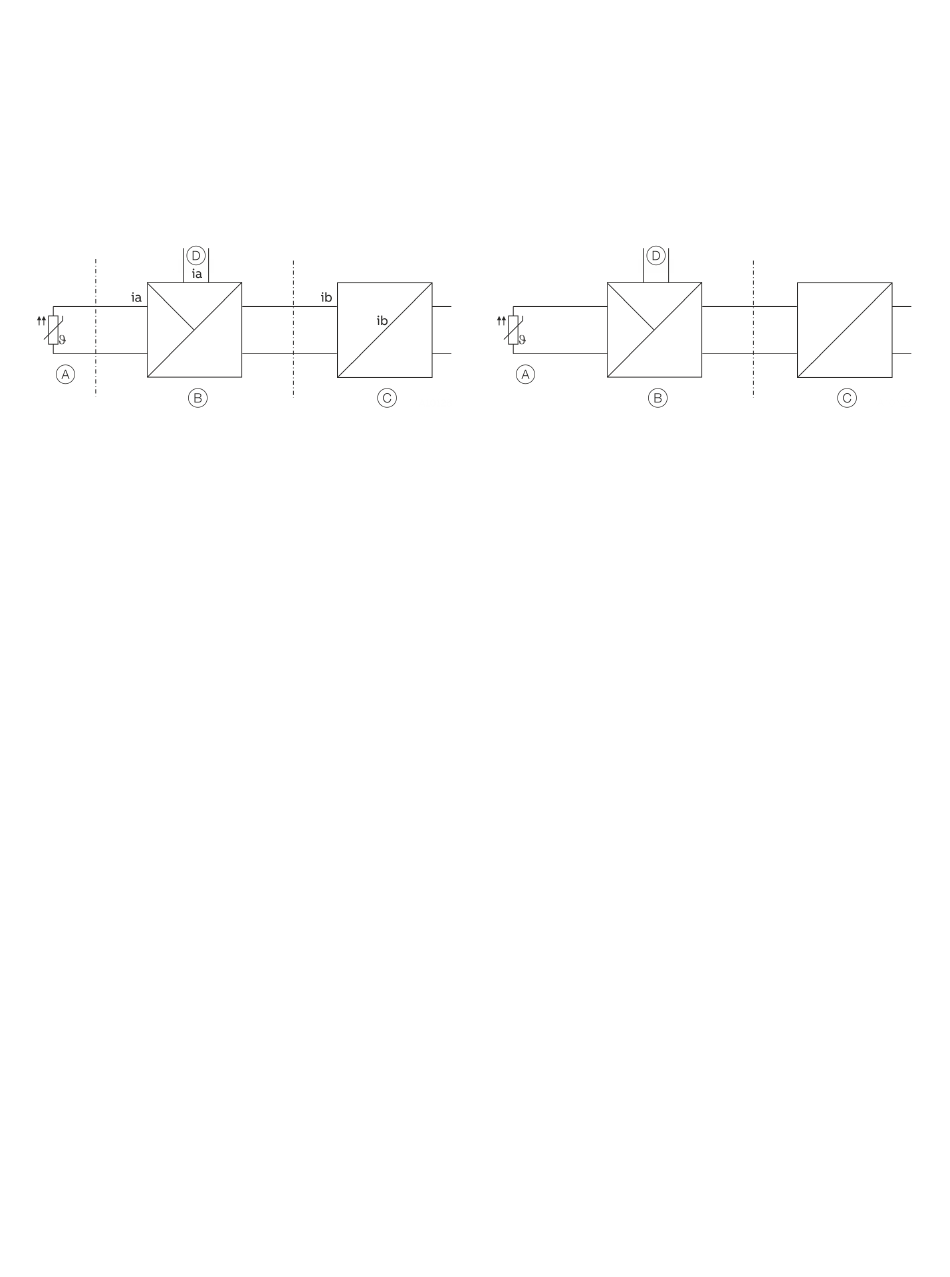

Figura 6: collegamento di diversi apparecchi in ATEX - Zona 1 (20)
L'ingresso dell'isolatore di alimentazione deve essere del grado
di protezione antideflagrante "Ex ib".
Il sensore deve essere equipaggiato dall'utente di
strumentazione secondo le norme valide per la protezione
antideflagrante. Il sensore può trovarsi nella zona 20 o nella zona
21.
Nell'impiego nella zona 1 è necessario fare in modo di evitare
l'elettrizzazione del trasduttore di misura della temperatura
(avvertimenti sull'apparecchio).
Zona sicura
C Isolatore di
alimentazione [Ex ib]
D Interfaccia per il display LCD
ATEX – Zona 2
Contrassegno: II 3 G Ex nA IIC T1-T6 Gc
Settore Ex Zona 2
A Sensore
B Trasduttore di misura TTF300
Figura 7: collegamento di diversi apparecchi in ATEX - Zona 2
Nell'impiego nella zona 2 osservare i seguenti punti:
• Il trasduttore di misura della temperatura deve essere
installato in modo da garantire la conformità al grado di
protezione IP 54 (a norma EN 60529). A tal fine è
necessario utilizzare pressacavi filettati adatti.
• Per il circuito della corrente di alimentazione è necessario
adottare misure esterne tali da non consentire il
superamento della tensione nominale, causa guasti
temporanei, di oltre il 40 %.
• I collegamenti elettrici possono essere separati o chiusi
se non si è in presenza di atmosfera esplosiva.
• Il trasduttore di misura della temperatura deve essere
integrato nel sistema di collegamento equipotenziale
dell'impianto.
IT – 13
Zona sicura
C Isolatore di alimentazione
D Interfaccia per il display LCD
