Mantenimiento correctivo
9.5 Panel de control local/remoto

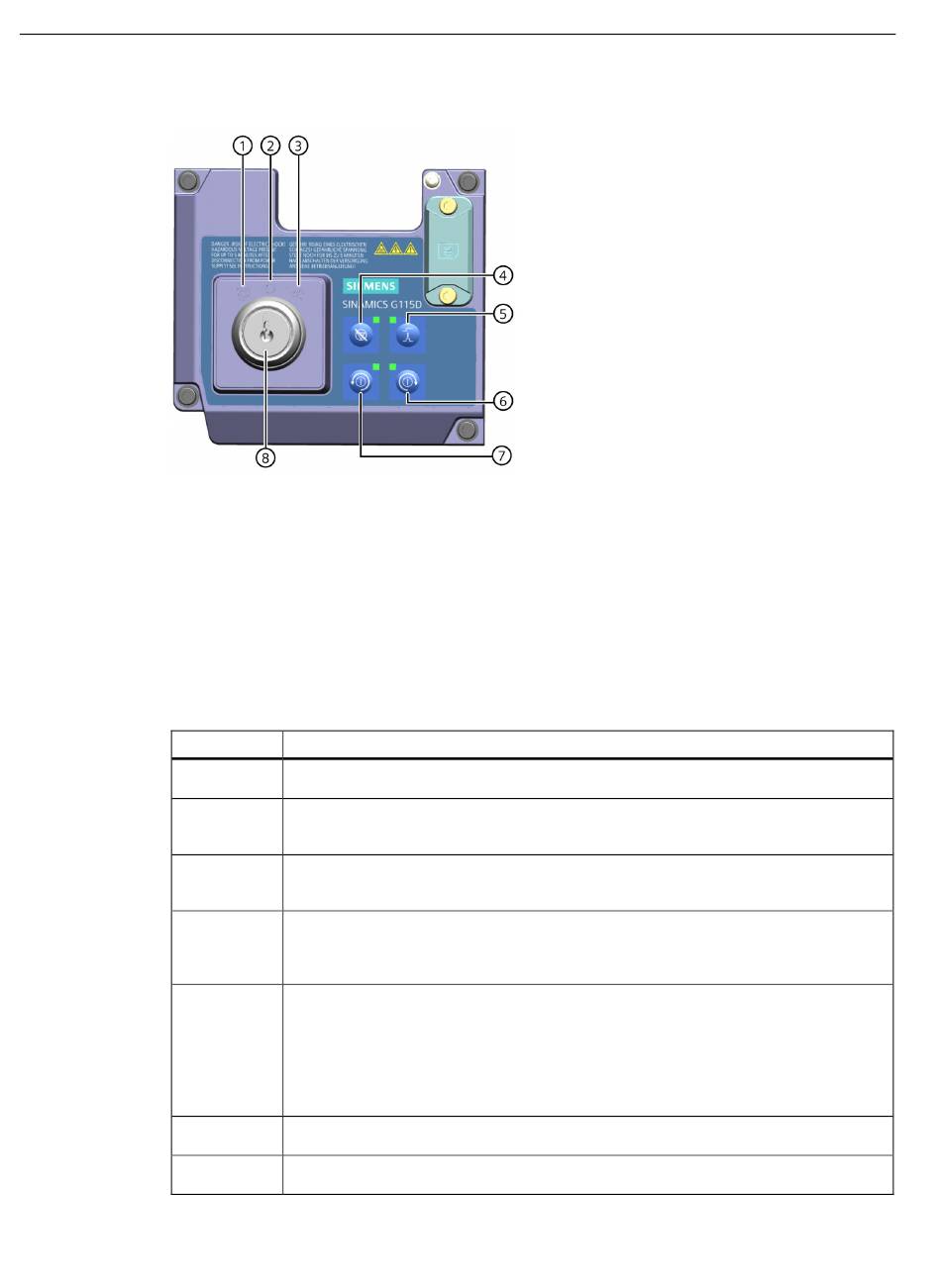

En la figura siguiente se muestra el diseño del panel de control local/remoto.
①
②
③
④
Solo actúa en modo de control local.
1)
Descripción de la función
La tabla siguiente muestra las funciones de las diversas posiciones del interruptor de llave y
de los botones.
Llave/Botón
Remoto
Descone-
xión/Reset de
fallos
Local
Corrección de
parada rápida
Paso a pa-
so/Continuo
JOG a la iz-
quierda
JOG a la dere-
cha
376
Modo de control remoto
Desconexión/Reset de fallos
Modo de control local
Corrección de parada rápida
Descripción
Si el convertidor se controla por configuración de macros, Startdrive o G120 Smart
Access, se debe poner la llave en la posición Remota.
Cuando la llave esté en la posición DES, el convertidor estará en espera con impulsos
deshabilitados e ignorará todas las entradas de la fuente de mando. Si el interruptor
de llave se mueve desde esta posición, se resetearán los fallos.
Cuando la llave se mueve a la posición Local, el convertidor ignora la fuente de mando
y la fuente de consigna desde la configuración de macros, Startdrive o
G120 Smart Access. El convertidor solo reacciona a los botones locales del panel LRC.
La función de parada rápida permite al convertidor reaccionar a sensores en un seg-
mento de transportador cuando haya objetos que sobrepasen el sensor. El botón de
corrección de parada rápida deshabilita la reacción del convertidor a las señales del
sensor.
Este botón alterna los movimientos paso a paso y continuo del motor. El movimiento
del motor está determinado por los valores establecidos en los parámetros p1058 y
p1059.
Paso a paso: Mantenga pulsado el botón Jog para hacer funcionar el motor y suéltelo
para detenerlo.
Continuo: Pulse el botón Jog para hacer funcionar el motor y vuelva a pulsarlo para
detenerlo.
Pulse el botón JOG a la izquierda para mover la cinta transportadora hacia la izquierda.
Pulse el botón JOG a la derecha para mover la cinta transportadora hacia la derecha.
⑤ Paso a paso/Continuo
⑥ Jog a la derecha
⑦ Jog a la izquierda
⑧ Interruptor de llave
