Honda NF100 Manual De Taller página 179

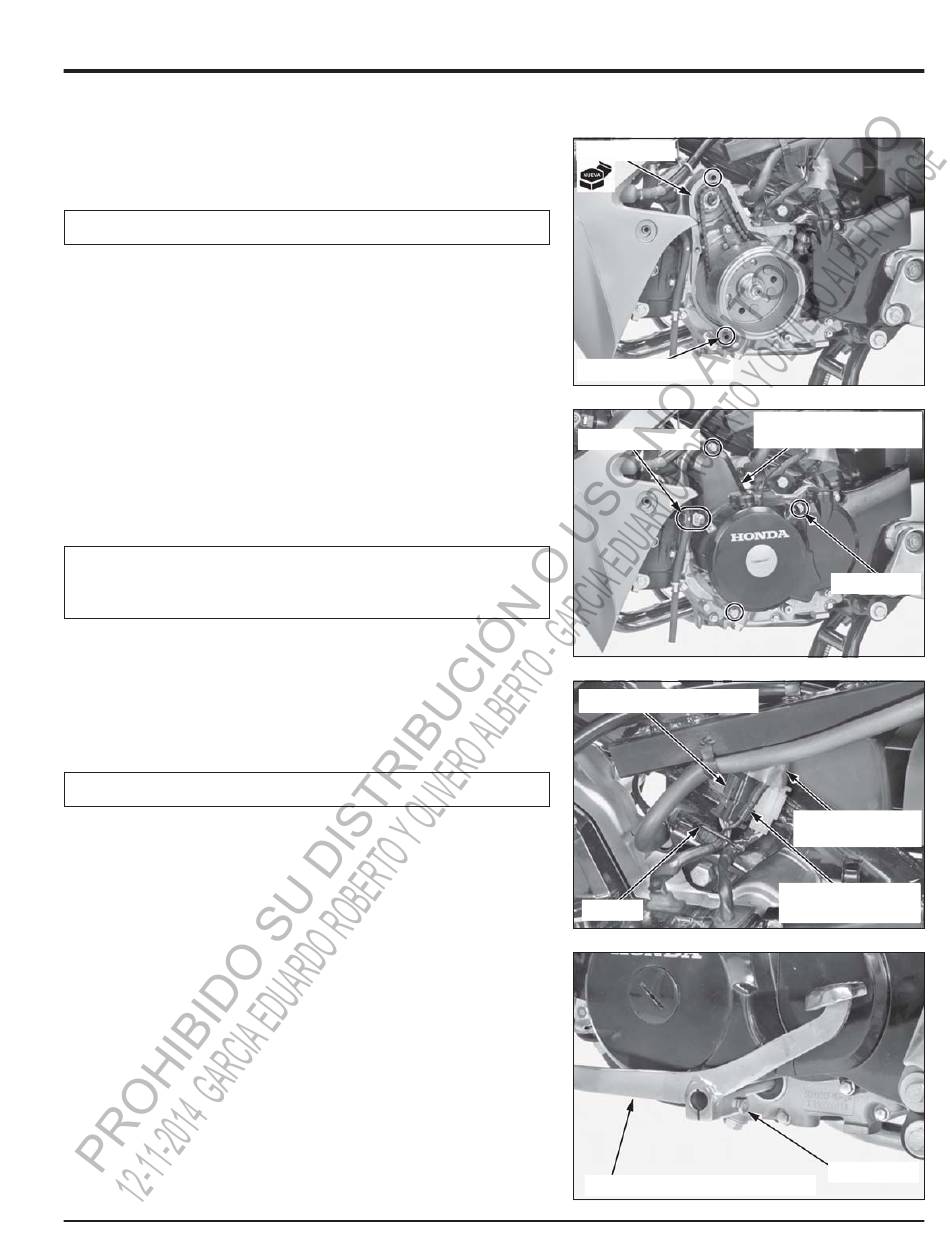

ALTERNADOR/EMBRAGUE DE ARRANQUE
INSTALACIÓN
Limpie cualquier vestigio de material de la junta de la superficie de
contacto de la tapa de la carcasa izquierda del motor.
NOTA:
Tenga cuidado para no dañar la superficie de contacto.
Instale los pasadores de guía y una nueva junta.
Instale la tapa de la carcasa izquierda del motor.
Instale la guía y los tornillos; enseguida, los apriete en secuencia
cruzada en 2 ó 3 etapas.
Instale la manguera de drenaje del carburador en la guía.
NOTA:
La tapa izquierda de la carcasa del motor (estator) es acoplada
magnéticamente al volante del motor. Por lo tanto, tenga cuidado
al instalarla.
Conecte los siguientes componentes:
– Conector 4P (Negro) del alternador
– Conector del cableado del alternador (Negro/Rojo)
NOTA:
Pase correctamente el cableado (página 1-14).
Ajuste el protector del conector en la posición.
Pase los cableados en la guía.
Instale el pedal selector de marchas en la posición original, según
marcado en la remoción.
Instale y apriete el tornillo.
Instale los siguientes componentes:
– Tapa del carenado (página 2-8)
– Barra del descansapie (página 2-18)
Llene la carcasa del motor con aceite de motor recomendado (página
3-10).
JUNTA
PASADORES DE GUÍA
TAPA IZQUIERDA DE LA
CARCASA DEL MOTOR
GUÍA/TORNILLO
CONECTOR 4P (Negro)
GUÍA
PEDAL DE CAMBIO DE MARCHAS
NF100
TORNILLOS
PROTECTOR DEL
CONECTOR
CONECTOR DEL
CABLE (Negro/Rojo)
TORNILLO
10-5
