6 Modificaciones efectuadas en el modelo básico del vehículo
Fijación en la parte trasera del bastidor
Debe efectuar la fijación de grupos adicionales o ele-
mentos agregados en la parte trasera del bastidor de
manera análoga a la del equipamiento especial "engan-
che para remolque".
Debe prever un apoyo adicional en el travesaño final del
bastidor para la absorción de fuerzas y momentos de
gran magnitud.

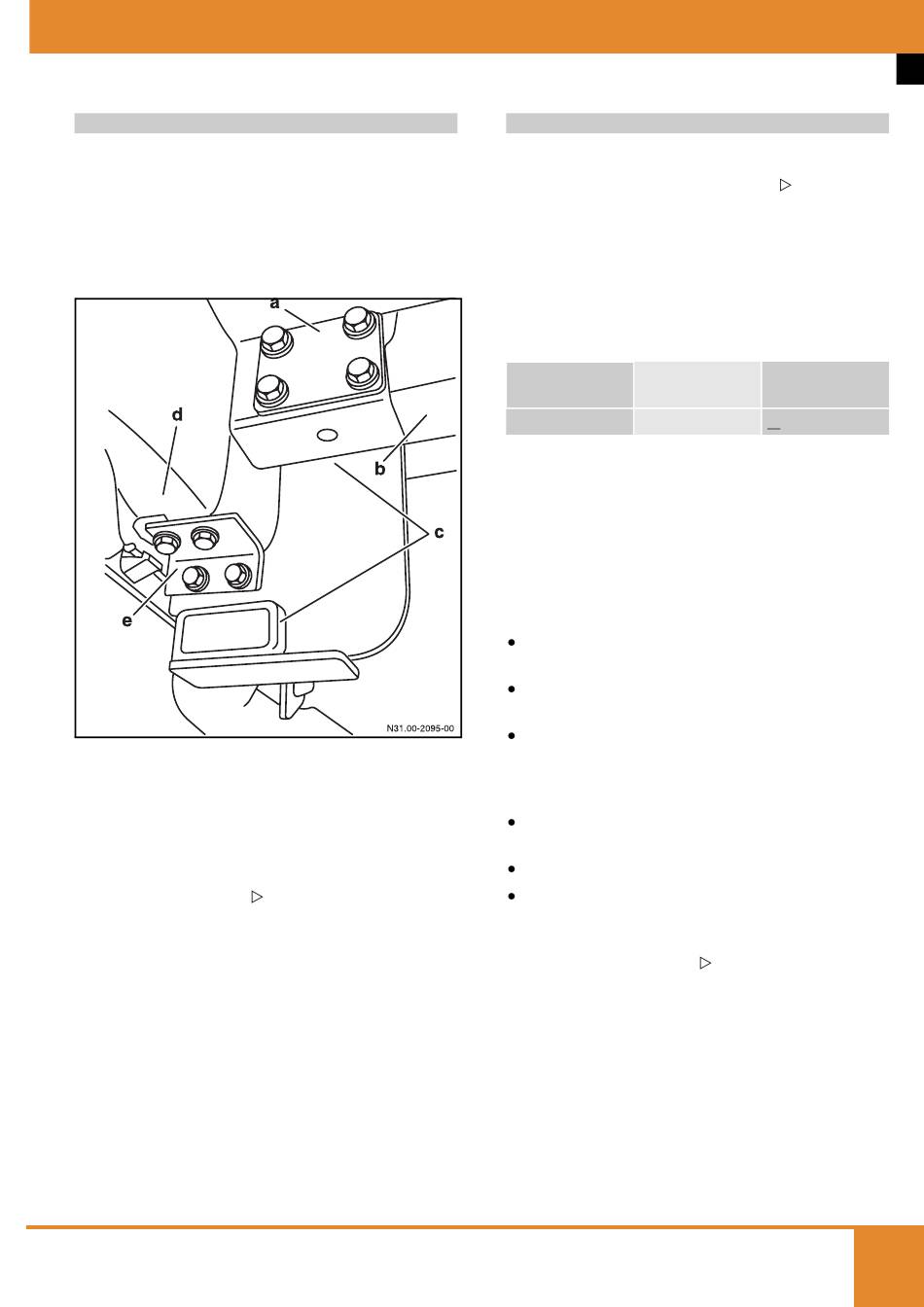

a Fijación del caballete de montaje a los largueros del
bastidor
b Parte inferior del larguero de bastidor
c Caballete de montaje del enganche para remolque
d Travesaño final del bastidor
e Fijación adicional al travesaño final del bastidor
Es preciso obtener un certificado de no objeción del de-
partamento competente (
Directrices Mercedes-Benz para la construcción y el montaje de carrocerías y elementos agregados en el vehículo SPRINTER Edición: 14.01.2005
página 14).
!
Imprima siempre el capítulo completo de la versión actual.
6.2 Carrocería en bruto/carrocería
Fijación mediante consolas de montaje
Para la fijación de carrocerías al bastidor del vehículo
debe utilizar las consolas de montaje previstas de fábri-
ca. En el capítulo "Fijación al bastidor" (
figura más información al respecto.
6.2.3

Materiales del bastidor del chasis

En caso de modificaciones en la batalla y prolongación
del bastidor deberá coincidir el material de la pieza de
prolongación en cuanto a su calidad y medidas con el
bastidor del chasis de serie.
Nombre del Modelo
vehículo
SPRINTER 901. – 905
6.2.4 Prolongación del voladizo
Si modifica el voladizo del vehículo, deberá tener en
cuenta como norma general las cargas sobre ejes auto-
rizadas y la carga mínima sobre el eje delantero.
En los vehículos con cabina doble, tipo furgón o familiar
está permitido efectuar una prolongación del voladizo
sólo después de consultar con el departamento compe-
tente.
En el caso de que prolongue el bastidor más de
350 mm, monte un travesaño adicional.
Los travesaños del bastidor adicionales deben cum-
plir la misma función que un travesaño de serie.
Si prolonga el voladizo del bastidor, deberá verificar
la carga autorizada de remolque fijada en el permiso
de circulación del vehículo, y reducirla en caso nece-
sario hasta su supresión.
Deberá reforzar correspondientemente el voladizo
del bastidor.
Debe respetar la carga sobre ejes autorizada.
Debe respetar las posiciones autorizadas del centro
de gravedad.
Para obtener más información, les rogamos se dirijan al
departamento competente (
página 126)
Material
> St W 22
página 14).
