4. Montaggio e installazione
Per l'impiego in Australia:
L'installazione di questo prodotto deve
soddisfare la AS/NZS3500!
Nota
Numero certificato di idoneità: CS9431
Numero RCM: N20683
4.1 Montaggio della pompa
Avvertenza
Installare la pompa in modo che la presa
possa essere facilmente raggiunta
dall'operatore durante l'esercizio! Questo
consentirà all'operatore di separare velo-
cemente la pompa dalla rete in caso di
emergenza!
La pompa viene consegnata con una piastra di mon-
taggio. La piastra di montaggio può essere montata
verticalmente, ad es. su una parete o orizzontal-
mente ad es. sul serbatoio. Sono necessari soltanto
pochi passi per assicurare fermamente la pompa alla
piastra di montaggio mediante un meccanismo a
incastro.
La pompa può essere facilmente staccata dalla pia-
stra di montaggio per la manutenzione.
4.1.1 Requisiti
•
La superficie di montaggio deve essere stabile e
non deve vibrare.
•
Il dosaggio deve fluire verticalmente verso l'alto.
4.1.2 Allineare ed installare la piastra di
montaggio
•
Installazione verticale: Il meccanismo a inca-
stro della piastra di montaggio deve essere in
posizione superiore.
•
Installazione orizzontale: Il meccanismo a inca-
stro della piastra di montaggio deve essere oppo-
sto alla testa dosatrice.
•
La piastra di montaggio può essere utilizzata
come una dima di foratura, ved. fig.
distanza tra i fori.

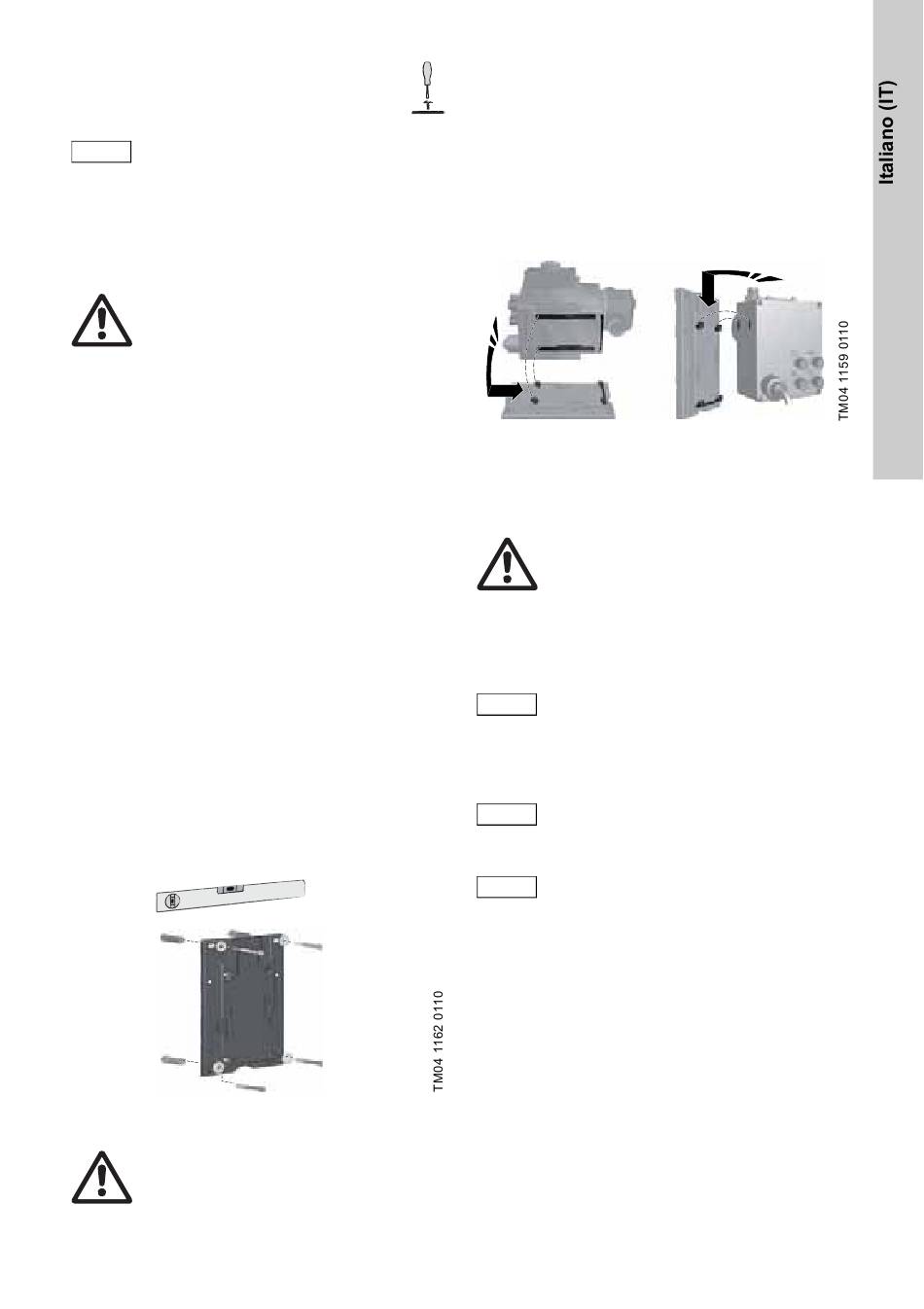

Fig. 4
Posizionamento piastra di montaggio
Avvertenza
Assicurarsi di non danneggiare cavi e
tubazioni durante l'installazione!
1. Marcare i punti di foratura.
2. Praticare i fori.
3. Assicurare la piastra di montaggio utilizzando
quattro viti, diametro 5 mm, alla parete, alla staffa
o al serbatoio.
4.1.3 Inserire la pompa nella piastra di montaggio
1. Attaccare la pompa alle fascette di supporto della
piastra di montaggio e farla scorrere esercitando
una leggera pressione, fino ad incastrarla.
Fig. 5
4.2 Attacco idraulico
Attenzione
Attenzione
3
per le
Attenzione
Informazioni importanti sull'installazione
•
Rispettare l'altezza di aspirazione e il diametro
delle tubazioni, ved. sezione
tecniche.
•
Eliminare, se possibile, i gomiti.
•
Assicurarsi che non ci siano circuiti o pieghe nei
tubi.
•
Mantenere il condotto di aspirazione il più corto
possibile.
•
Dirigere il condotto di aspirazione verso la val-
vola di aspirazione.
•
L'installazione di un filtro nel condotto di aspira-
zione protegge l'intera installazione da sporcizia
e riduce il rischio di perdite.
Incastro della pompa
Avvertenza
Pericolo di ustioni chimiche!
Indossare abbigliamento protettivo (guanti
ed occhiali di protezione) quando si lavora
sulla testa dosatrice, sugli attacchi e sui
tubi!
La testa dosatrice potrebbe contenere
acqua rimasta dal collaudo effettuato
presso lo stabilimento di costruzione!
Prima del dosaggio di sostanze che non
dovrebbero entrare in contatto con acqua,
altre sostanze devono essere pompate per
eliminare i residui dalla pompa!
Un funzionamento ottimale può essere
garantito soltanto utilizzando tubazioni for-
nite da Grundfos!
Le tubazioni utilizzate devono essere con-
formi ai limiti di pressione indicati nella
sezione
3.1 Caratteristiche
3.1 Caratteristiche
tecniche!
245
