4. Szerelés és telepítés
Ausztráliában történő használat esetén:
A berendezés telepítésének meg kell
felenie az AS/NZS3500 szabványnak!
Megjegyz.
A megfelelőségi tanúsítvány száma:
CS9431
RCM-szám: N20683
4.1 A szivattyú összeszerelése
Figyelmeztetés
A szivattyút úgy kell telepíteni, hogy
a hálózati csatlakozót könnyen el lehessen
érni üzem közben is! Így veszély esetén
a szivattyút könnyen le lehet választani
a villamos betápról!
A szerelőlap a szivattyú szállítási terjedelmébe
tartozik. A szerelőlap beépíthető függőlegesen pl .
falra vagy vízszintesen pl. tartályra. A hornyos
kialakításnak köszönhetően a szivattyú rögzítése
a szerelőlapra néhány gyors lépésben elvégezhető.
A szivattyú karbantartáskor könnyen leszerelhető
a szerelőlapról.
4.1.1 Követelmények
•
A szerelési felületnek stabilnak és
vibrációmentesnek kell lennie.
•
Az adagolásnak függőlegesen felfelé kell történnie.
4.1.2 A szerelőlap szintezése és beépítése
•
Függőleges beépítés: A szerelőlap hornyos
részének felső helyzetben kell lennie.
•
Vízszintes beépítés: A szerelőlap hornyos
részének az adagolófejjel szemben kell lennie.
•
A szerelőlap használható fúrósablonként,
a lyukak közötti távolságokat lásd 3. ábra.

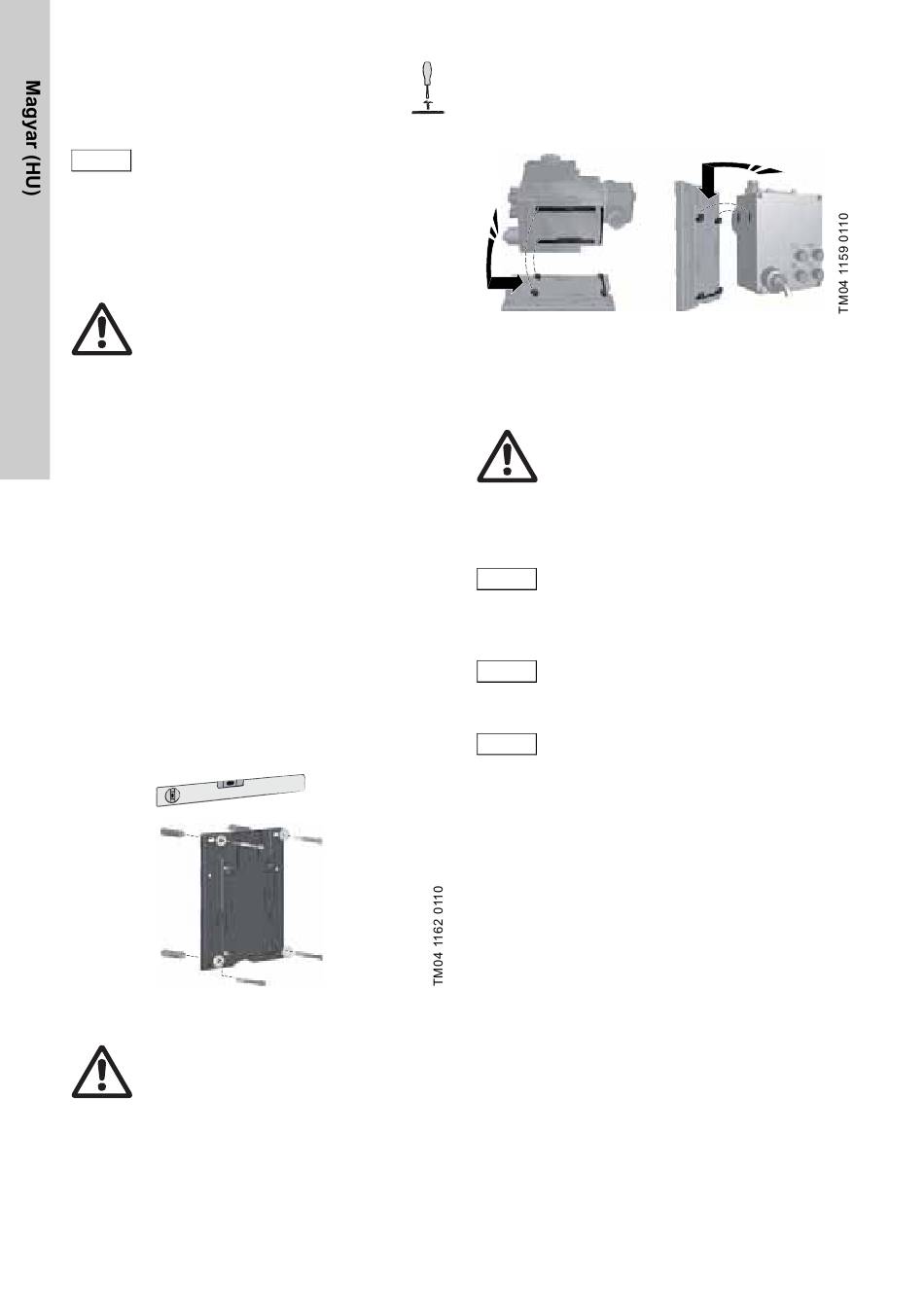

4. ábra
Jelölje ki a szerelőlap helyét
Figyelmeztetés
Ellenőrizze, hogy nem sért-e meg kábelt
vagy csövet a telepítés során!
1. Jelölje ki a furatok helyét.
2. Fúrja ki a lyukakat.
3. Rögzítse falra, tartószerkezetre vagy
vegyszertartályra a szerelőlapot, négy 5 mm
átmérőjű csavarral.
226
4.1.3 A szivattyú ráillesztése a szerelőlapra
1. Illessze a szivattyút a szerelőlap tartóbilincseihez
és csúsztassa enyhe nyomással addig, amíg
a helyére nem csúszik.
5. ábra
A szivattyú elhelyezése
4.2 Hidraulikus csatlakozás
Figyelmeztetés
Vegyi eredetű égési sérülések kockázata!
Viseljen védőöltözetet (kesztyűt és
szemüveget), amikor az adagolófejen,
a csatlakozásokon vagy a csővezetéken
végez munkát!
A gyári próba miatt az szivattyúfej vizet
tartalmazhat!
Amennyiben az adagolandó közeg nem
Vigyázat
érintkezhet vízzel, adagolása előtt más
közeget kell adagolni a szivattyúval!
Hibamentes működés csak a Grundfos
által szállított szerelvények beépítésével
Vigyázat
garantálható!
A szerelvények a
fejezetben foglaltaknak megfelelő
Vigyázat
nyomáshatárig használhatók!
Fontos információk telepítéshez
•
Ellenőrizze a szívómagasságot és a cső
átmérőjét, lásd
3.1 Műszaki adatok
•
Rövidítse a csöveket a megfelelő szögben.
•
Ne legyenek törések és hurkok a csövekben.
•
A szívócső legyen a lehető legrövidebb.
•
A szívócső iránya felfelé mutasson szívószelep
után.
•
A szívócsőbe szerelt szűrő az egész beépítést
megvédi az elszennyeződéstől és csökkenti
a szivárgás veszélyét.
3.1 Műszaki adatok
fejezet.
