4. Montagem e instalação
Para utilização na Austrália:
A instalação deste produto deve ser reali-
zada de acordo com AS/NZS3500!
Nota
Número do certificado de
adequabilidade: CS9431
Número RCM: N20683
4.1 Montagem da bomba
Aviso
Instale a bomba de maneira a que a ficha
esteja sempre acessível ao operador
durante o manuseamento! Isto permitirá
ao operador desligar a bomba da rede
eléctrica rapidamente, em caso de emer-
gência!
A bomba é fornecida com uma chapa de montagem.
A chapa de montagem pode ser montada na vertical,
por exemplo, numa parede, ou na horizontal,
por exemplo, num depósito. Basta seguir alguns
passos rápidos para fixar firmemente a bomba à
chapa de montagem através de um mecanismo de
encaixe.
A bomba pode ser facilmente solta da chapa de
montagem para manutenção.
4.1.1 Requisitos
•
A superfície de montagem deve ser estável e não
pode vibrar.
•
O caudal de doseamento tem de ser ascendente
e na vertical.
4.1.2 Alinhe e instale a chapa de montagem
•
Instalação vertical: O mecanismo de encaixe da
chapa de montagem deve ficar por cima.
•
Instalação horizontal: O mecanismo de encaixe
da chapa de montagem deve ficar do lado oposto
à cabeça doseadora.
•
A chapa de montagem pode ser utilizada como um
esquema de perfuração; consulte a fig.
distâncias entre os orifícios de perfuração.

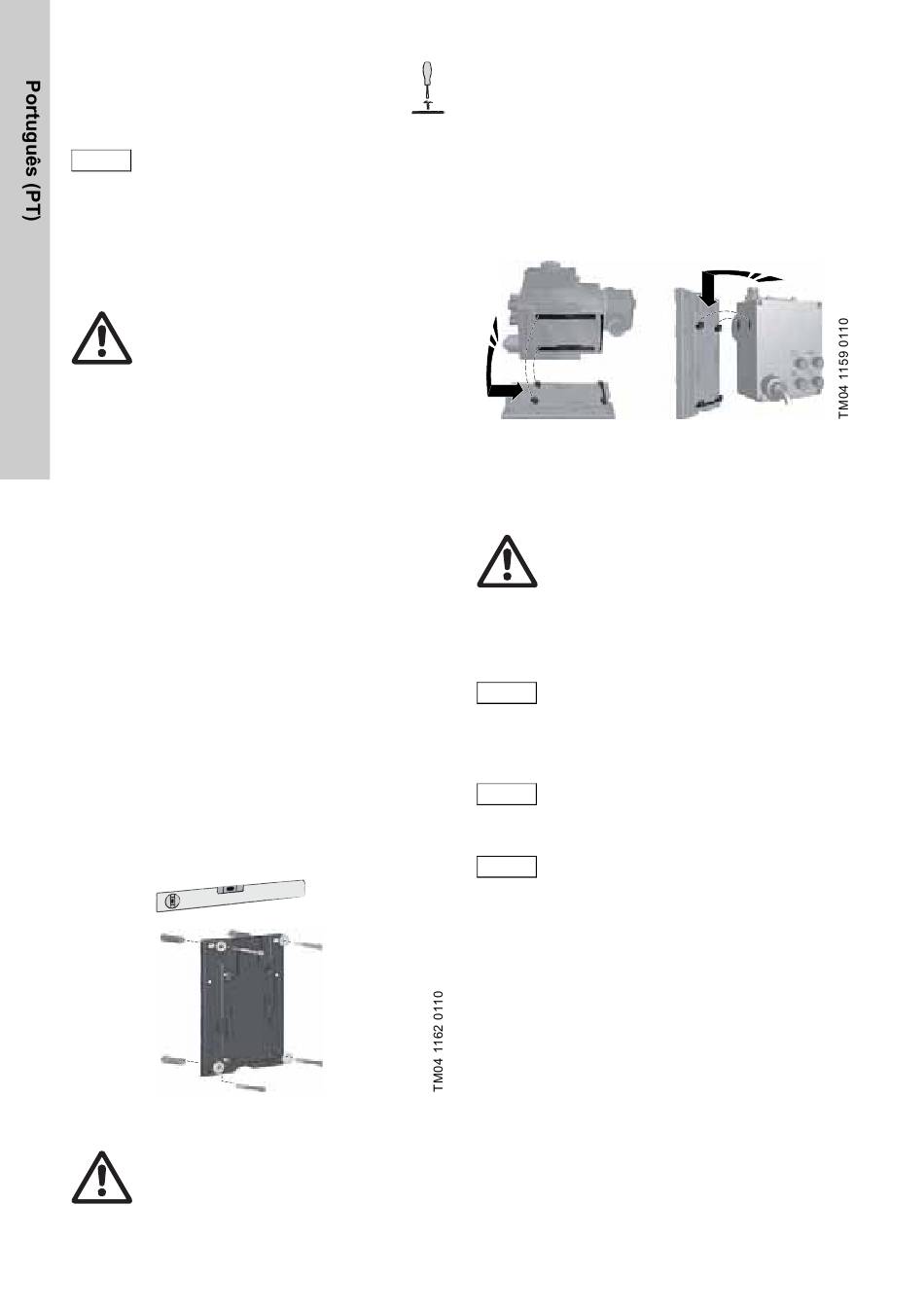

Fig. 4
Localização da chapa de montagem
Aviso
Certifique-se de que não danifica os cabos
e tubagens durante a instalação!
340
1. Assinale os orifícios de perfuração.
2. Perfure os orifícios.
3. Fixe a chapa de montagem com quatro parafu-
sos, diâmetro de 5 mm, na parede, no suporte ou
no depósito.
4.1.3 Encaixe a bomba na chapa de montagem
1. Fixe a bomba nas abraçadeiras de suporte da
chapa de montagem e faça deslizar, fazendo
uma ligeira pressão até encaixar.
Fig. 5
4.2 Ligação hidráulica
Atenção
Atenção
3
quanto às
Atenção
Informação importante sobre a instalação
•
Respeite a altura de aspiração e o diâmetro da
mangueira; consulte a secção
3.1 Características
•
Encurte as mangueiras em ângulos rectos.
•
Certifique-se de que as mangueiras não ficam
enroladas ou dobradas.
•
Mantenha a tubagem de aspiração o mais curta
possível.
•
Encaminhe a tubagem de aspiração para cima,
em direcção à válvula de aspiração.
•
A instalação de um filtro na tubagem de aspira-
ção protege toda a instalação contra a sujidade e
reduz o risco de fugas.
Encaixe da bomba
Aviso
Risco de queimaduras químicas!
Utilize vestuário de protecção
(luvas e óculos) ao efectuar trabalhos na
cabeça doseadora, nas ligações ou tuba-
gens!
A cabeça doseadora pode conter água do
teste de fábrica!
Caso o líquido doseado não deva entrar
em contacto com a água,
é necessário dosear previamente outro
líquido!
O funcionamento sem falhas só pode ser
garantido se forem utilizadas as tubagens
fornecidas pela Grundfos!
As tubagens têm de cumprir os limites de
pressão de acordo com a secção
3.1 Características
técnicas!
técnicas.
