Función
espiga
4
Intermitente
derecho
5
Luz de posición
trasera derecha,
luces de posición
laterales y disposi-
tivo de ilumina-
ción de placa
de matrícula
trasera. b
6
Luces de freno
7
Luz de posición
trasera izquierda,
luces de posición
laterales y disposi-
tivo de ilumina-
ción de placa
de matrícula
trasera. b
b El dispositivo de iluminación de placa de matrícula trasera
debe conectarse de forma tal que ninguna luz del dispositivo
tenga una conexión común con las espigas 5 y 7.

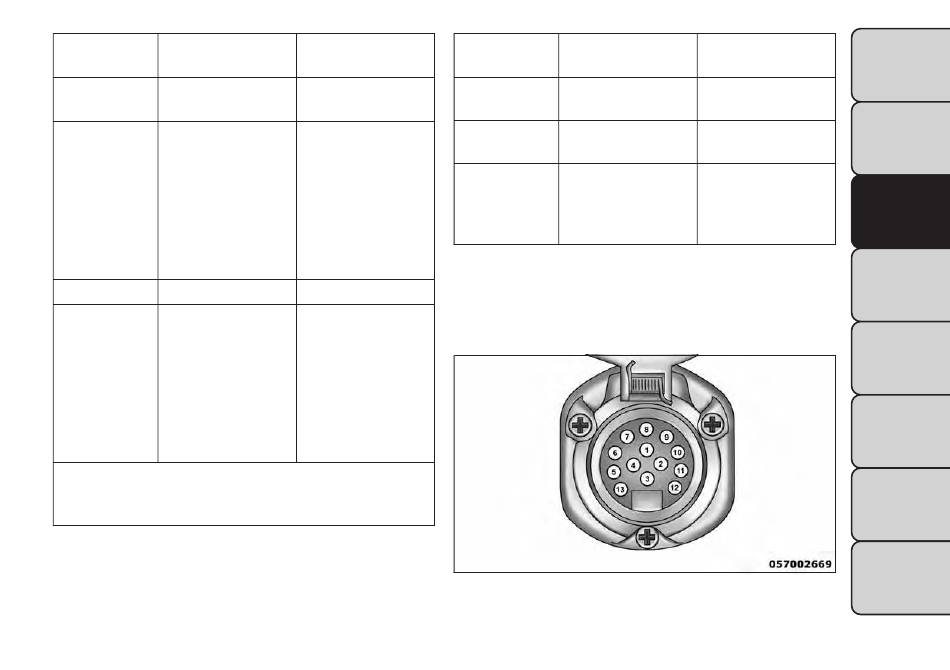

(fig. 160)
Color de cable
Número de
espiga
Verde
Marrón
Rojo
Negro
(fig. 160)
Función
1
Intermitente
izquierdo
2
Luz antiniebla
trasera
3 a
Masa/Retorno
común para
contactos (espi-
gas) 1 y 2 y 4 a 8
