31
15
12
10
9
8
7
6
8
3
4
2
12/02/2010
NOTA: Se muestra un modelo Serie 6000, las quintas ruedas Serie 7000 usan piezas similares.
1. Tuerca de la barra de tope de
cuña
2. Arandela plana de 5/8 de pulg.
3. Resorte de la barra del tope de
cuña
4. Barra del tope de cuña
5. Válvula de engrase
6. Pasador del soporte
7. Pasador retenedor de soporte
8. Chaveta de 3/16 x 1 pulg.
9. Resorte del tope
31/4
16
13
12
14
12
11
5
5
1
2
10. Resorte de la manija
11. Perno del pestillo de seguridad
secundario
12. Arandela plana
13. Pestillo de seguridad
secundario
14. Buje del pestillo de seguridad
secundario
15. Tuerca hexagonal de seguridad
16. Manija de tiro
17. Perno del tope

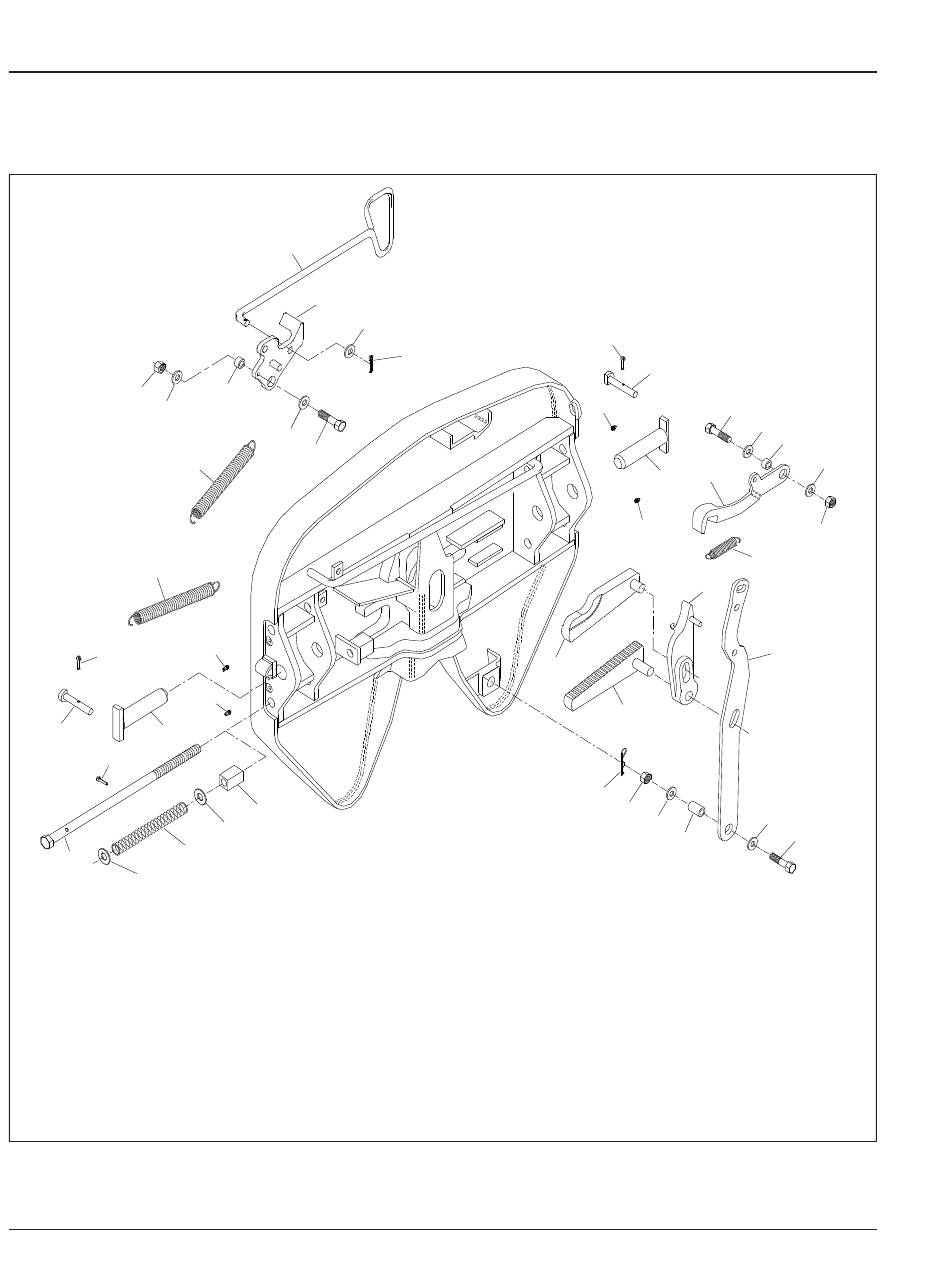

Figura 4, Quinta rueda Fontaine
8
27
25
Manual de mantenimiento 108SD y 114SD, Mayo 2018
Chasis y componentes
8
7
17
5
12
19
6
5
20
21
26
15
12
12
24
18. Buje
19. Tope
20. Resorte del brazo
sincronizador
21. Brazo sincronizador
22. Brazo de operación
23. Perno del brazo de operación
24. Buje del brazo de operación
25. Chaveta fina
26. Cuña
27. Mordaza escalonada
18
12
15
22
23
f311134
