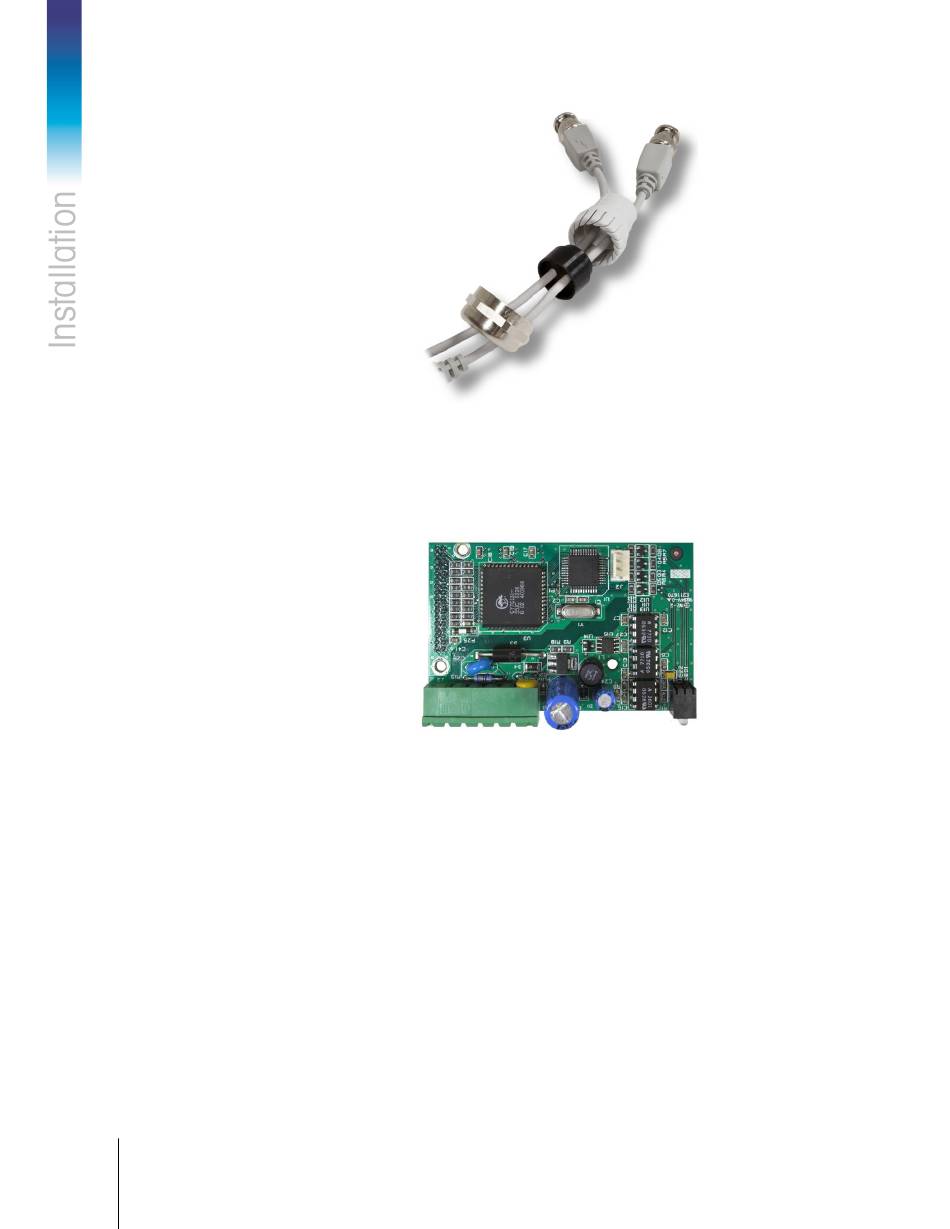

Abbildung 2-62: Redundante Netzwerkverkabelung im Gehäuse für raue Umgebungen
2.4.5.8.

DeviceNet

Die DeviceNet-Optionsplatine (Abbildung 2-63) ist über ein DeviceNet-spezifisches verdrilltes
Aderpaar am Netzwerk angeschlossen.
Abbildung 2-63: DeviceNet-Optionsplatine
Für die DIN- oder Schalttafeleinbaugehäuse gibt es keine speziellen Kabelanforderungen. Bei den
Gehäusen für raue Umgebungen und J-Box-Gehäusen muss das Kabel durch den kleineren 16-
mm-Stutzen eingeführt werden (siehe SPS-Verkabelung in Abbildung 2-25, Abbildung 2-26 oder
Abbildung 2-27). Zur Abdichtung um das DeviceNet-Standardkabel ist für diesen Stutzen keine
Gummitülle erforderlich. Das restliche Netzwerkkabel muss durch den größeren 25-mm-Stutzen
eingeführt werden (siehe SPS-Verkabelung in , Abbildung 2-26 oder Abbildung 2-27). Verwenden
Sie die im Lieferumfang enthaltene blaue Gummitülle im Stutzen, um die IP-Schutzart des Gehäuses
zu gewährleisten. Die Drahtfarben und Funktionen sind in
2-40 METTLER TOLEDO IND131/IND131x/IND331/IND331xx Installationshandbuch 64067480 | 11 | 05/2018
