Las conexiones de red de ControlNet se hacen mediante conexiones y cables de caída desde la
línea de enlace principal. La Figura 2-60 muestra ejemplos de dos diferentes cables de conexión y
caída de ControlNet. Observe que el conector puede estar recto o en ángulo recto, como se ve aquí.
METTLER TOLEDO no proporciona este cable de caída.
Los gabinetes DIN y de montaje en panel pueden usar cualquier tipo de cable de caída. Los
gabinetes para J-box y ambientes adversos deben usar la versión de conector recto para caber a
través del casquillo más grande de 25 mm identificado para cableado de PLC en la Figura 2-25,
Figura 2-26 o Figura 2-27. Dentro del gabinete debe usarse un adaptador de ángulo recto
(mostrado en la Figura 2-61) debido a las restricciones de espacio. El documento AG-2.2 Lista de
2-38 METTLER TOLEDO IND131/IND131x/IND331/IND331xx Guía de instalación
RJ-45 para
diagnóstico y
configuración
Canal A

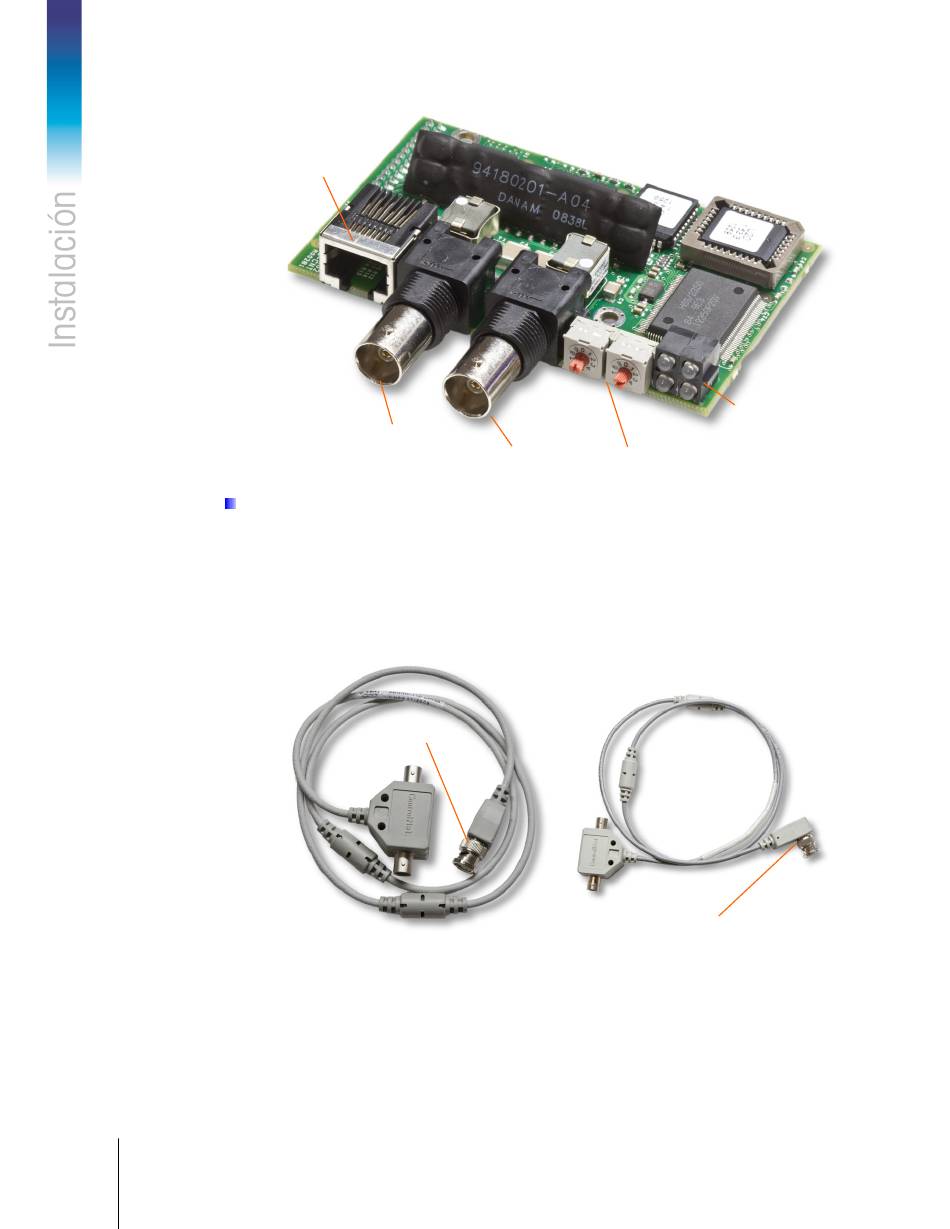

Figura 2-59: Conexiones y componentes del módulo PLC de ControlNet
No conecte un cable Ethernet en el conector RJ-45 que se muestra a la izquierda en la Figura
2-59. Esta conexión no se usa.
Conector
recto
Figura 2-60: Cables de conexión y caída de ControlNet
Canal B
Interruptores MAC ID (no usados)
Conector
ángulo recto
Matriz de LED
