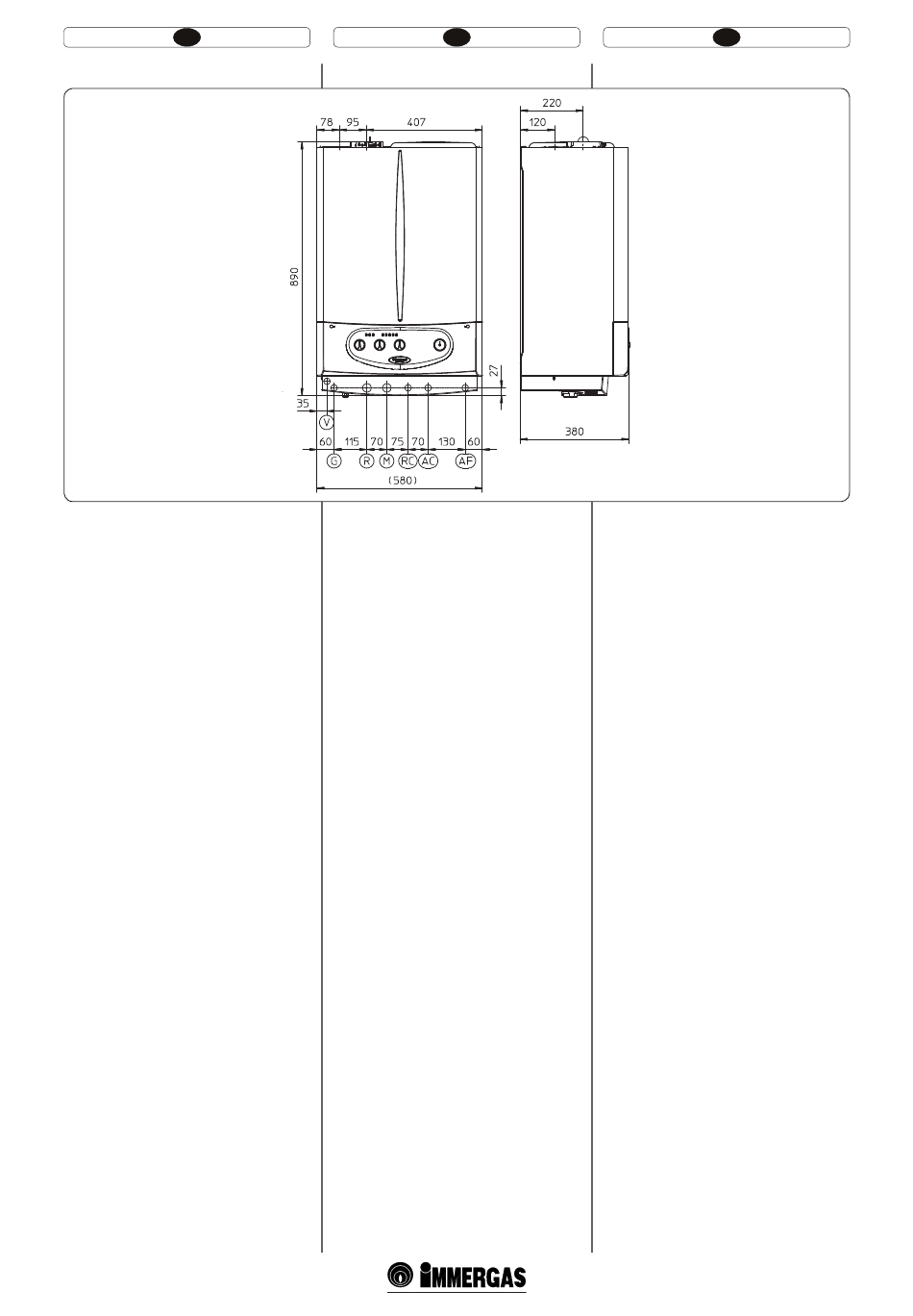

1.2 MEDIDAS PRINCIPALES.
Leyenda:
G - Alimentación de gas
R - Retorno calefacción
M - Descarga calefacción
RC - Recirculación sanitaria
AC - Salida de agua caliente sanitaria
AF - Entrada de agua fría sanitaria
V - Conexión eléctrica
1.3 CONEXIONES.
Conexión del gas (aparato de categoría II
Nuestras calderas están fabricadas para poder
funcionar con gas metano (G20) y G.L.P..
El diámetro de la tubería de alimentación debe ser
igual o superior al del racor de la caldera (3/4"G).
Antes de conectar el gas es necesario limpiar por
dentro las tuberías del sistema de alimentación para
eliminar todos los residuos que podrían afectar el
funcionamiento de la caldera.
Además es necesario controlar si el gas de la red es
el mismo que requiere la caldera (ver la placa de
datos). Si no lo fuera, hay que adaptar la caldera
al nuevo tipo de gas (ver Conversión de la caldera
para otro tipo de gas).
También es importante controlar la presión del gas
(metano o GLP) que se utilizará para alimentar
la caldera, ya que una presión insuficiente puede
afectar al rendimiento del generador y por lo tanto
producir molestias al usuario.
Comprobar que la conexión de la llave del gas
es correcta. Las dimensiones del tubo de entrada
del gas deben ser conformes con las normativas
vigentes para que el quemador reciba la cantidad
de gas que necesita incluso cuando el generador
funciona con la máxima capacidad y se mantengan
las prestaciones de la caldera (ver los datos técni-
cos). El sistema de conexión debe ser conforme a
las normas.
Calidad del gas combustible. La caldera se ha
proyectado para funcionar con gas sin impurezas.
Si el gas utilizado no es puro, hay que instalar filtros
de entrada.
Depósitos de almacenamiento (en caso de sumi-
nistro desde depósito de GLP).
- Es posible que los depósitos de GLP nuevos
contengan restos de nitrógeno, un gas inerte
que empobrece la mezcla y puede perjudicar el
funcionamiento de la caldera.
1.2 DIMENSÕES PRINCIPAIS.
Legenda:
G - Alimentação do gás
R - Retorno à rede
M - Caudal do sistema
RC – Recirculação água sanitária
AC - Saída de água quente para uso doméstico
AF - Entrada de água fria para uso doméstico
V - Ligação eléctrica
1.3 LIGAÇÕES
).
Ligação do gás (Aparelho categoria II
2H3+
As caldeiras foram fabricadas para funcionar com
os seguintes tipos de gás: metano (G20) e GLP. A
tubagem de alimentação deve ser igual ou superior
à união da caldeira de 3/4"G. Antes de efectuar a li-
gação do gás é necessário proceder a uma cuidadosa
limpeza interna de todas as tubagens do sistema de
alimentação de gás, de modo a remover eventuais
resíduos que possam comprometer o bom funcio-
namento da caldeira. É ainda necessário verificar
se o gás a utilizar corresponde ao gás para o qual
a caldeira foi preparada (vide placa das caracterí-
sticas aplicada na caldeira). Caso o tipo de gás seja
diferente, é necessário intervir na caldeira para a
adaptá-la a um outro tipo de gás (vide Conversão
dos aparelhos em caso de troca de gás). É importan-
te controlar a pressão dinâmica da rede (metano ou
GLP) que será utilizada para alimentar a caldeira,
pois se a mesma for insuficiente, isto pode influir no
rendimento do gerador, criando inconvenientes ao
utilizador. Verifique se a ligação da torneira do gás
está efectuada correctamente. A dimensão do tubo
de adução do gás combustível deve ser calculada
em conformidade com a normativa vigente no país
de instalação, por forma a garantir o caudal de gás
conforme ao queimador, inclusive com o gerador a
funcionar na potência máxima, bem como garantir
o funcionamento conforme do aparelho (vide da-
dos técnicos). O sistema de união deve obedecer à
normativa vigente no país de instalação.
Qualidade do gás combustível. O aparelho foi
projectado para funcionar com gás combustível
isento de impurezas; caso contrário, convém inserir
filtros apropriados a montante do aparelho para
restabelecer o teor de pureza do combustível.
Depósito (no caso de alimentação de depósito
de GLP).
- Os depósitos novos de armazenagem do GLP
podem conter resíduos de gás inerte (azoto), que
empobrecem a mistura fornecida ao aparelho
fazendo com este último funcione anormalmen-
te.
PT
1.2 PODSTAWOWE WYMIARY
Legenda:
G - Doprowadzenie gazu
R – Instalacja zwrotna
M – Instalacja tłoczna
RC – Recyrkulacja wody sanitarnej
AC - Odpływ ciepłej wody sanitarnej
AF – Doprowadzenie zimnej wody sanitarnej
V - Podłączenie elektryczne
1.3 PODŁĄCZENIA.
).
Podłączenie gazu (Urządzenie kategorii II
2H3+
Nasze kotły są zaprojektowane do spalania metan
(GZ50); (GZ41.5); (GZ35); i gaz płynny. Rura
doprowadzająca powinna mieć średnicę równą
lub większą od złączki kotła - 3/4"G. Przed
podłączeniem gazu należy dokładnie przeczyścić
wnętrze wszystkich rur instalacji doprowadzenia
paliwa i usunąć wszelkie pozostałości mogące nega-
tywnie wpłynąć na prawidłową pracę kotła.
Należy również sprawdzić, czy doprowadzany gaz
odpowiada temu, do którego kocioł został przysto-
sowany (patrz tabliczka z danymi na kotle). Jeśli jest
inny, konieczne jest dokonanie zmiany ustawień
kotła odpowiednio do rodzaju gazu (patrz wymia-
na urządzeń w przypadku zmiany gazu). Ważne
jest również sprawdzenie ciśnienia dynamicznego
w sieci (metan (GZ50); (GZ41.5); (GZ35); i gaz
płynny), skąd pochodzić będzie gaz zasilający
kocioł. Jeśli ciśnienie będzie niewystarczające,
może to mieć negatywny wpływ na moc generatora,
prowadząc do niewygody użytkownika. Sprawdzić,
czy podłączenie zaworu gazowego jest prawidłowe.
Rura doprowadzająca gaz powinna być odpowied-
nio zwymiarowana zgodnie z obowiązującymi nor-
mami, aby zagwarantować właściwy dopływ gazu
do palnika również w warunkach maksymalnej
mocy generatora oraz zagwarantować parametry
urządzenia (dane techniczne). System połączeń
powinien być zgodny z normami.
Jakość gazu. Urządzenie zostało zaprojektowane do
spalania gazu bez zanieczyszczeń; w przeciwnym
razie należy zainstalować filtry przed urządzeniem
w celu zapewnienia czystości paliwa.
Zbiornik magazynowy (w przypadku zasilania
z butli LPG).
- Może zdarzyć się, że nowe zbiorniki magazynowe
LPG zawierają pozostałości gazu obojętnego
(azotu), który zubaża mieszankę doprowadzaną
do urządzenia, powodując jego niewłaściwą
pracę.
8
PL
Fig. / Fig. / Rys. / Obr. / Slika / ábra 1-2
2H3+
).
