circule al tanque. Esta trayectoria hacia el depósito evita el
accionamiento posterior de estas funciones. Cuando se corrige
la condición de sobrecarga al bajar el malacate o retraer o
elevar la pluma, el interruptor de presión permite que los
solenoides de las válvulas de descarga de las lumbreras de
trabajo reciban alimentación eléctrica, permitiendo así que la
grúa vuelva a funcionar normalmente.
Mantenimiento y reparación del sistema HCA
El análisis paso por paso dado a continuación ayuda a
identificar y corregir casi todos los problemas de mantenimiento
si se lo lleva a cabo de modo sistemático. Utilice esta
información junto con el Diagrama esquemático hidráulico y el
Catálogo ilustrado de repuestos para identificar las piezas y
seguir las trayectorias de flujo. Empiece por el cuadro superior
y trabaje avanzando paso por paso. No intente empezar por la
mitad del procedimiento ni omita pasos.
1.
Consulte el Diagrama esquemático hidráulico y la
Descripción del sistema para obtener una comprensión
completa del sistema de alarma de capacidad antes de
continuar con los trabajos de mantenimiento.
2.
Revise el ajuste del sistema cada tres meses para
comprobar su precisión. Consulte la sección anterior
referente al ajuste del sistema.
3.
Siempre verifique que la pluma esté soportada de modo
adecuado y que no haya presión hidráulica en las líneas
antes de soltar los adaptadores de la línea de presión
piloto.
Ajustes del sistema HCA
Se debe revisar el sistema de alarma de capacidad hidráulica
para comprobar que está debidamente ajustado durante el
arranque inicial de la máquina y trimestralmente de allí en
adelante. El procedimiento para el ajuste apropiado debe
efectuarse de la manera siguiente:
NOTA:
El aire atrapado debe purgarse del sistema antes
de efectuar ajustes.
1.
Quite la cubierta de la consola del operador.
ADVERTENCIA
Antes de soltar los adaptadores, apoye la pluma.
2.
Arranque el camión y prepare la grúa para el
funcionamiento de la manera descrita en el Manual del
operador.
3.
Seleccione un peso de prueba igual que la capacidad de
la grúa con valores intermedios de largo de pluma y
radio de funcionamiento.
National Crane
4.
Trabaje con cargas que produzcan ángulos de pluma de
aproximadamente 30°. Empezando con la pluma
colocada al ángulo de referencia deseado y a un radio
menor que el seleccionado, eleve el peso con el
malacate y empiece a extender la pluma.
5.
A medida que la pluma se extiende, baje la carga con el
malacate para mantenerla cerca del suelo.
6.

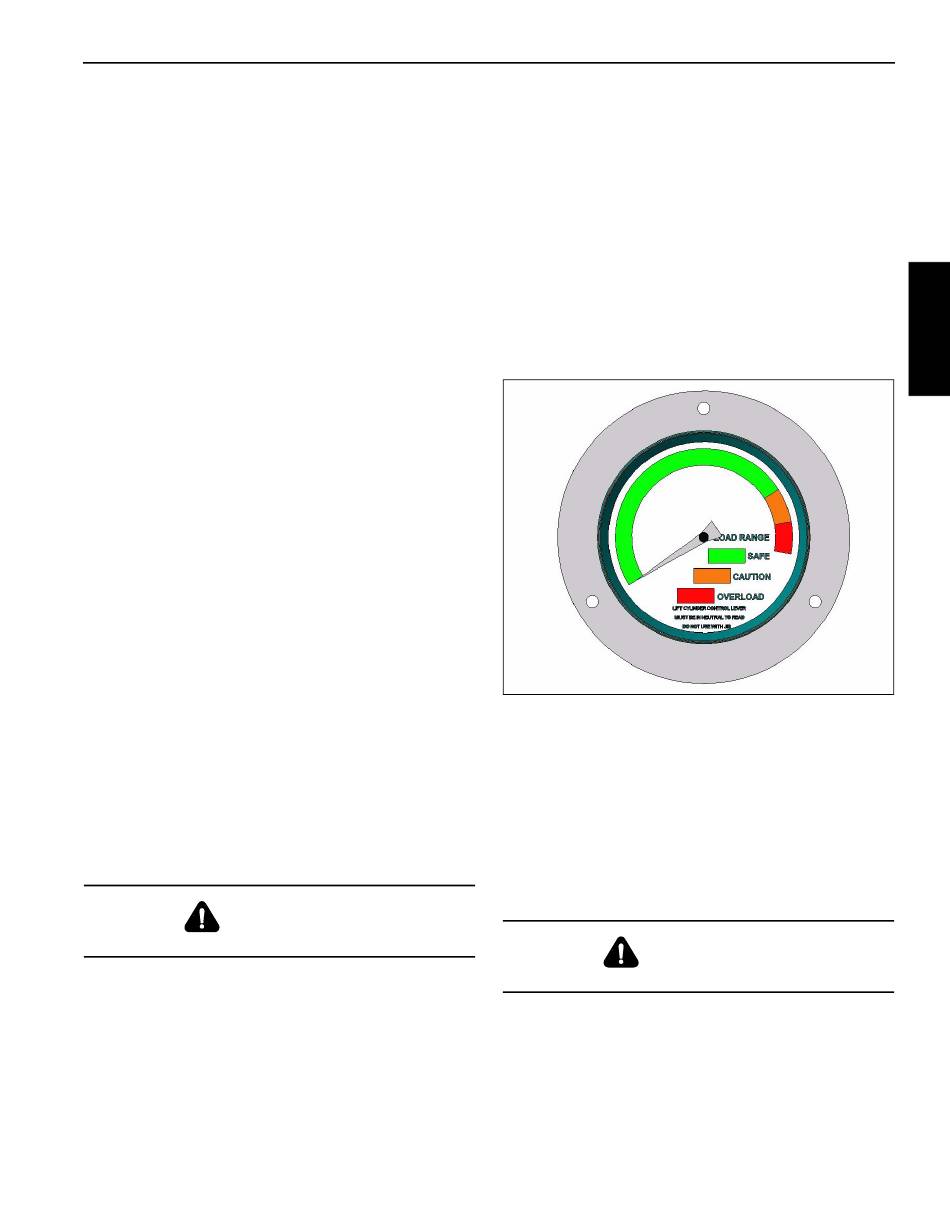

Observe el manómetro de alcance de carga ubicado en
la consola a medida que se extiende la pluma. El
manómetro se conecta directamente al circuito piloto del
cilindro de elevación y la indicación de presión deberá
aumentar al valor definido como presión de carga a
capacidad a medida que se alcanzan los valores
intermedios de largo de pluma y radio seleccionados.
7.
El largo intermedio de la pluma se determina por medio de
una línea y una etiqueta de dimensión correspondiente en
el costado de la segunda sección de la pluma. El radio
elegido se mide desde la línea central de rotación hasta el
cable de carga.
8.
Si la indicación del manómetro no aumenta durante la
extensión, baje la carga al suelo y revise la tubería del
sistema, según lo indicado en el diagrama esquemático
hidráulico. Modifique la tubería según lo indicado en el
diagrama esquemático y la página ilustrada de piezas, o
sustituya el manómetro averiado.
Antes de soltar los adaptadores, apoye la pluma.
9.
Cuando la presión llega al valor de carga a capacidad, el
sistema de sobrecarga deberá activarse y la extensión
de la pluma se detiene. Este valor se define como
presión de accionamiento. Este punto debe hallarse en
o cerca de la frontera de las zonas roja/amarilla del
manómetro de alcance de carga.
