It
QUADRO COMANDI STANDARD

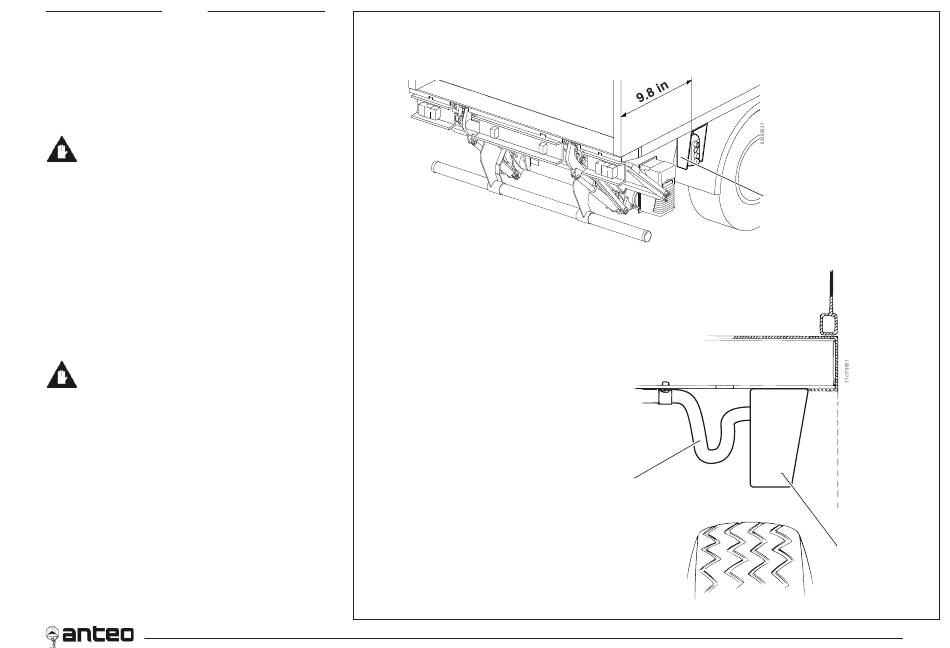

Fissare il quadro comandi (1) sul lato destro del veicolo
(sinistro per i paesi con guida a destra) ad un longherone
sufficientemente robusto come illustrato in figura.
ATTENZIONE
Il quadro comandi va posizionato a circa 9.8 in dall'e-
stremità posteriore del veicolo.
Questo posizionamento evita all'operatore il rischio
di schiacciamenti fra piattaforma e veicolo durante
le manovre di chiusura della piattaforma, pur mante-
nendo una buona visuale di tutta la parte posteriore
del veicolo. Il quadro, inoltre va posizionato DENTRO
la sagoma del veicolo.
Fissare adeguatamente la guaina (a) di collegamento fra il
quadro e la consolle alla struttura del veicolo per mezzo
di fascette a strappo. Eventuali eccedenze della guaina
andranno raccolte a matassa e fissate opportunamente.
ATTENZIONE
La guaina (a) dovrà essere fissata al veicolo in modo
da non creare appigli o parti pendenti che possano
interferire sia con le parti mobili del veicolo che con la
strada durante la marcia.
Per i collegamenti avvalersi dello schema elettrico.
1
a
a
1
1
63
