Instalación
4.2 Instalación eléctrica
①
②
③
④
⑤
⑥
⑦
⑧
⑨

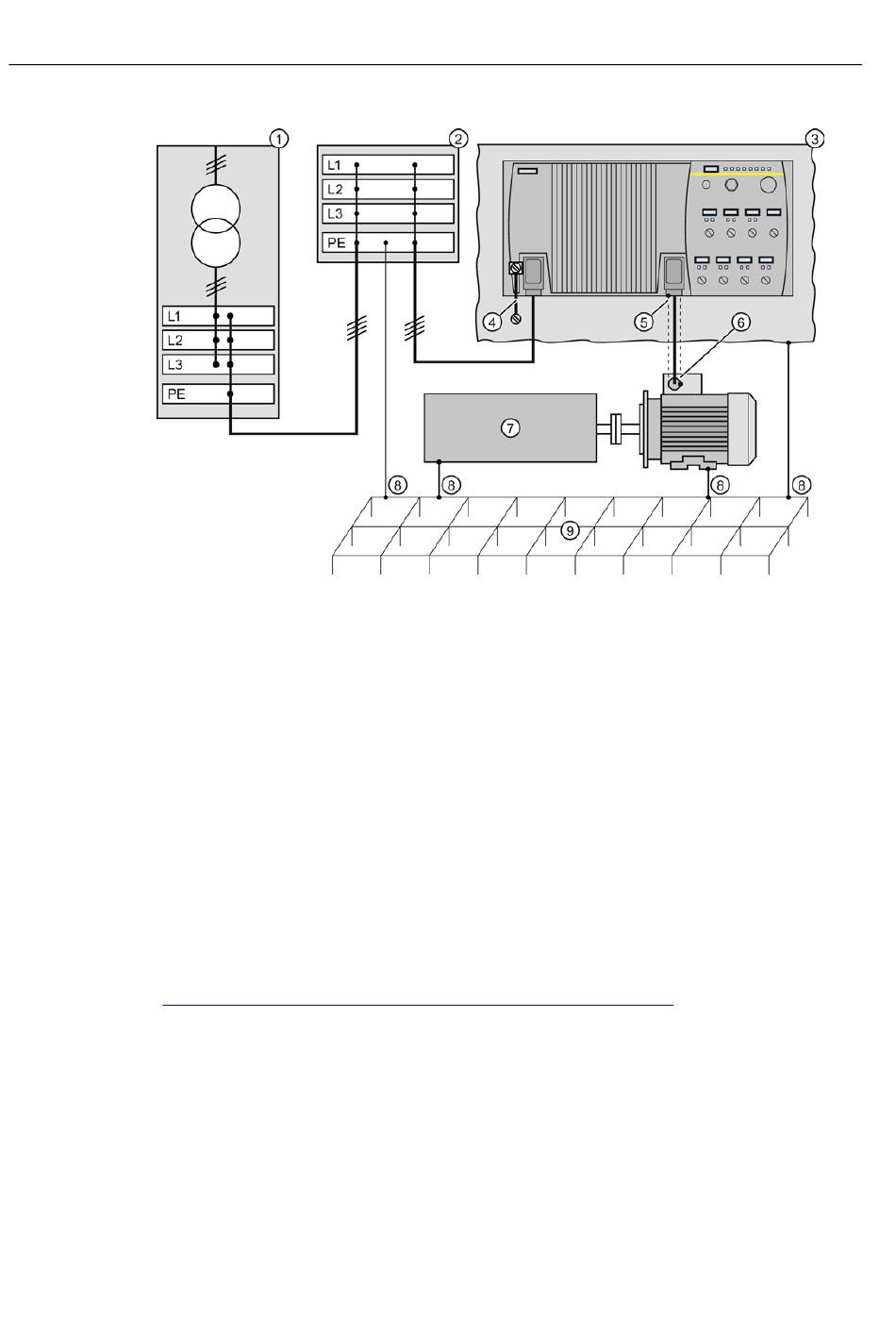

Figura 4-17
Para las reglas generales sobre la instalación conforme a CEM, ver también: Directrices de
instalación según reglas CEM
(http://support.automation.siemens.com/WW/view/es/60612658/0/es)
56
Transformador
Segundo nivel de distribución con conexión equipotencial PE
Bastidor metálico
Conexión corta del borne PE al bastidor metálico
Conexión eléctrica de la pantalla del cable del motor y de la caja de conectores.
Conexión eléctrica de la pantalla del cable del motor y de la caja de bornes del motor mediante
un pasacables PG conductivo
Máquina accionada
Sistema de puesta a tierra convencional
Bornes PE de alta potencia estándar sin propiedades de alta frecuencia especiales.
•
Garantiza una conexión equipotencial de baja frecuencia y protección frente a lesiones.
•
Puesta a tierra de cimentación
Medidas para la puesta a tierra y la conexión equipotencial de alta frecuencia en el
sistema de accionamiento y la instalación
Convertidor de frecuencia con Control Units CU240D-2
Instrucciones de servicio, 04/2014, FW V4.7, A5E34262100E AA
