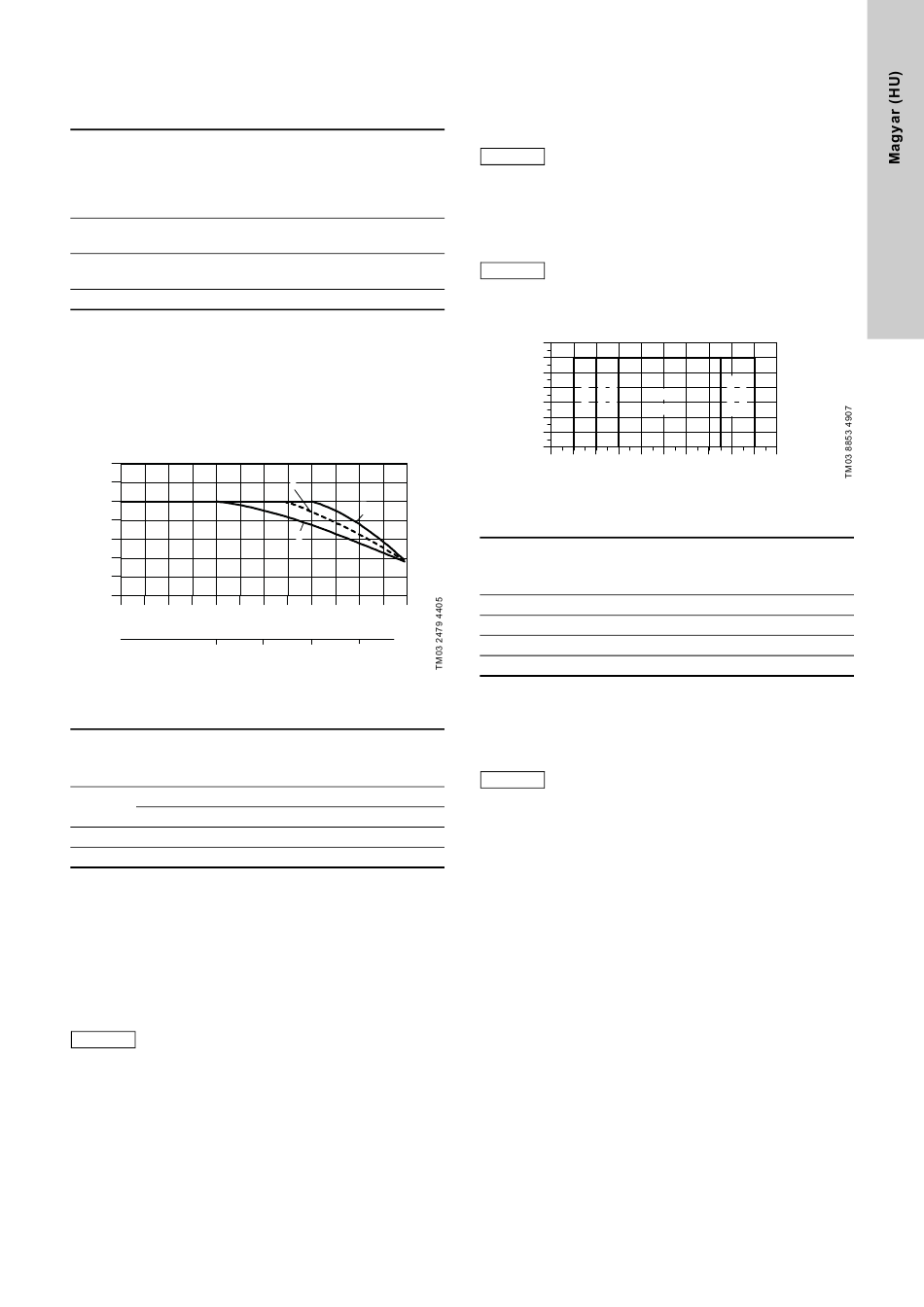

5. Műszaki adatok
5.1 Környezeti hőmérséklet és tengerszint feletti
magasság
Motor- Motor
Motor
teljesítmény hatásfok
gyártmánya
[kW] osztály
Grundfos
0,37 - 0,55
MG
Grundfos
0,75 - 22
MG
30 - 75 Siemens
Ha a környezeti hőmérséklet meghaladja a fenti értéket, vagy
a motor a fentinél nagyobb tengerszint feletti magasságban kerül
telepítésre, a motor nem terhelhető ki teljesen, és megnő
a túlmelegedés kockázata. A túlmelegedést a magas környezeti
hőmérséklet, vagy a hűtőlevegő alacsony sűrűsége, és így
gyengébb hűtőhatása eredményezi.
Ilyen esetekben nagyobb teljesítményű motorra lehet szükség.
P2
[%]
100
90
80
70
60
50
20 25 30 35 40 45 50 55 60 65 70 75 80
1000
2. ábra A motorteljesítmény a hőmérséklettől/magasságtól
függ
Motor
Poz. teljesítmény
[kW]
0,37 - 0,55
1
0,37 - 22
2 0,75 - 22
3 30 - 75
Példa
Az 2. ábrán látható, hogy egy IE3 motor 70 °C környezeti
hőmérséklet esetén csak a névleges teljesítményének 89 %-ig
terhelhető. Ha a szivattyú a tengerszint felett 4750 m-re kerül
telepítésre, a motor a névleges értékének 89 %-ig terhelhető.
Azokban az esetekben, amikor mind a környezeti hőmérséklet,
mind a beépítési magasság túllépi a megadott értéket, a
leértékelési faktorokat össze kell szorozni (0,89 x 0,89 = 0,79).
A motorcsapágy 40 °C-t meghaladó
Megjegyz. hőmérsékleten történő karbantartásához ld.
a 9. Karbantartás. részt.
Max.
Max.
tengerszint
környezeti
feletti
hőmérséklet
magasság
[°C]
[m]
- +40 1000
IE3 +60 3500
IE3 +55 2750
3
2
1
t [°C]
2250 3500 4750 m
Motor gyártmány
MG
MGE
MG
Siemens
5.2 Közeghőmérséklet
A 286. oldalon lévő táblázat mutatja az összefüggést
a közeghőmérséklet, és a maximálisan megengedett üzemi
nyomás között.
A megengedett legnagyobb üzemi nyomásra és
Megjegyz. a közeg hőmérsékletére megadott adatok csak
a szivattyúra vonatkoznak.
5.3 Maximálisan megengedett üzemi nyomás és
közeghőmérséklet a tengelytömítésre
vonatkozóan
A lenti diagram tiszta és fagyálló adalékot
Megjegyz.
tartalmazó vízre vonatkozik.
CR, CRI, CRN 1s 20-ig és CR, CRN 32 150-ig
p [bar]
35
30
25
H H H
20
Q Q Q
HQQE/V
Q Q Q
15
HBQE/V
E V E
10
5
0
-60 -40 -20 0 20
3. ábra Maximálisan megengedett üzemi nyomás és
közeghőmérséklet
Motor
Tengelytömítés
[kW]
HQQE 0,37 - 45
HBQE 55 - 75
HQQV 0,37 - 45
HBQV 55 - 75
A CRI és CRN szivattyúkban H típusú tengelytömítés kerül
alkalmazásra EPDM gumi elasztomerekkel. A HxxE tömítés CIP
folyamatnál 150 °C hőmérsékletig, max. 15 perces időtartamig
alkalmazható.
Ha a szállított folyadék hőmérséklete meghaladja
Megjegyz. a +120 °C-ot, csökken a szivattyú élettartama és
időszakosan zajossá válhat.
A CR, CRI, CRN szivattyúk alapkivitelben nem alkalmasak
tartósan 120 °C feletti folyadékok szállítására.
H H
Q B
Q Q
E E
40 60 80 100 120 140
t [°C]
Max. hőmérsékleti
tartomány
[°C]
-40 °C +120 °C-ig
0 °C +120 °C-ig
-20 °C ... +90 °C-ig
0 °C ...+120 °C-ig
