EMPLAZAMIENTO
ESPIGAS DE ALMACENAMIENTO DEL
CABLE DEL MALACATE
Este es el lugar de almacenamiento recomendado para los
cables de malacate y se debe usar cuando se reconfiguran
para uso en la plataforma de elevación aérea. Las espigas
de almacenamiento ubicadas en la parte superior de la
pluma sirven para fijar los cables de malacate cuando no
están enhebrados sobre la punta de la pluma. El cable del
malacate principal se almacena en la espiga derecha y el del
malacate auxiliar en la espiga izquierda, vistas desde la
parte trasera de la pluma.
Espiga de almacena-
miento del cable del
malacate principal
El cable de malacate debe asegurarse a la espiga de alma-
cenamiento de la pluma. Vea las instrucciones para un mala-
cate montado en pluma "Amarre de cable de malacate" en la
página 6-10.
INSTALACIÓN Y ALMACENAMIENTO DEL
PESO DEL DISPOSITIVO DE PREVENCIÓN
DEL CONTACTO ENTRE BLOQUES
Para impedir que el cable del malacate se salga del peso
A2B instale el peso de la forma ilustrada en la Figura 6-9.
6-12
MANUAL DEL OPERADOR DE LA SERIE NBT40-1
Cable
La escuadra del A2B debe usarse para cable de sección
Espiga de almace-
sencilla solamente. Cuando cambie de un cable de sección
namiento del cable
sencilla a un cable de sección múltiple, retire la escuadra del
del malacate auxiliar
A2B que se muestra en la Figura 6-9 del cable del malacate
para permitir que el cable del malacate y el receptáculo de
cuña puedan enhebrarse a través de las poleas en la punta
de pluma y en el aparejo de gancho. Vuelva a instalar la
abrazadera y las tuercas en el cable antes de realizar una
elevación.

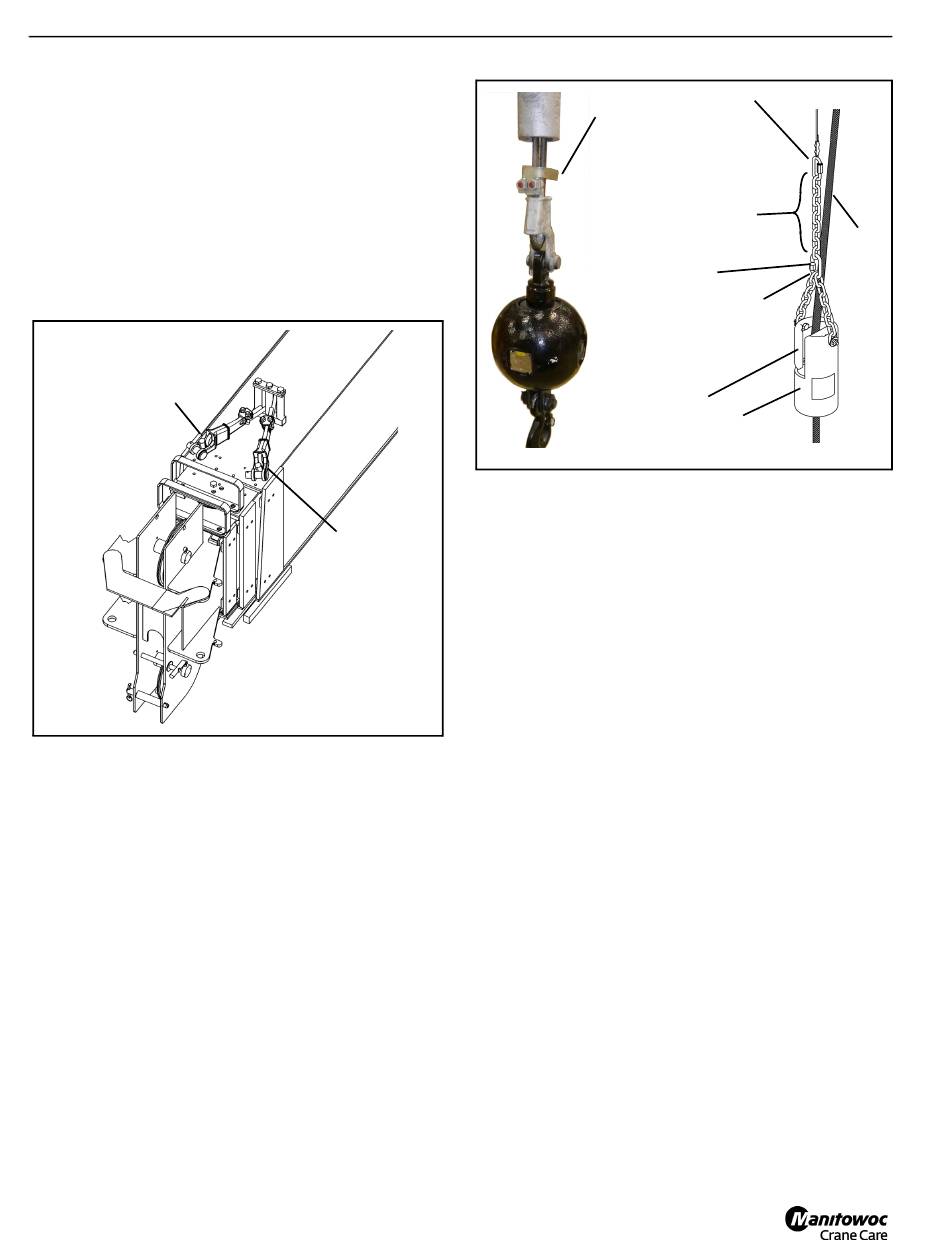

FIGURA 6-8
Cable sintético
Asegúrese que el cable sintético pase por la ranura en el
peso del dispositivo de prevención del contacto entre blo-
ques, como se ilustra en la Figura 6-9. No use el conjunto de
cuña y escuadra del dispositivo de prevención del contacto
entre bloques con el cable sintético.
Para información más detallada con respecto al cable
de elevación sintético, consulte el Manual de cables sintéti-
c o s d e e l e v a c i ó n s i n t é t i c o s p a r a g r ú a s K 1 0 0 ™
N/P 9828100734, disponible de Manitowoc Crane Care.
Published 3-29-2018 Control # 610-00
Eslabón superior
La escuadra del A2B se
debe retirar del cable del
malacate cuando se hace el
enhebrado con cable de
secciones múltiples.
Largo de la cadena:
40 cm (16 pulg). No
acorte la cadena.
Eslabón inferior
La cadena del dispositivo de
prevención del contacto entre
bloques debe instalarse entre
la ranura del peso y el cable
del malacate.
Ranura
Peso del dispositivo de preven-
ción del contacto entre bloques
8335
Cable
de ele-
vación
FIGURA 6-9
