Instalación

Carril DIN y accesorios

Utilice el carril DIN y los topes finales de carril DIN que se indican a continuación.
Carril DIN
Números de modelos: PFP-50N (50 cm),
PFP-100N (100 cm), PFP-100N2 (100 cm)
Ajuste el carril DIN al panel de control utilizando tornillos M4 con una separa-
ción máxima de 210 mm (6 orificios). Utilice al menos 3 tornillos. El par de
apriete es de 1,2 N·m.

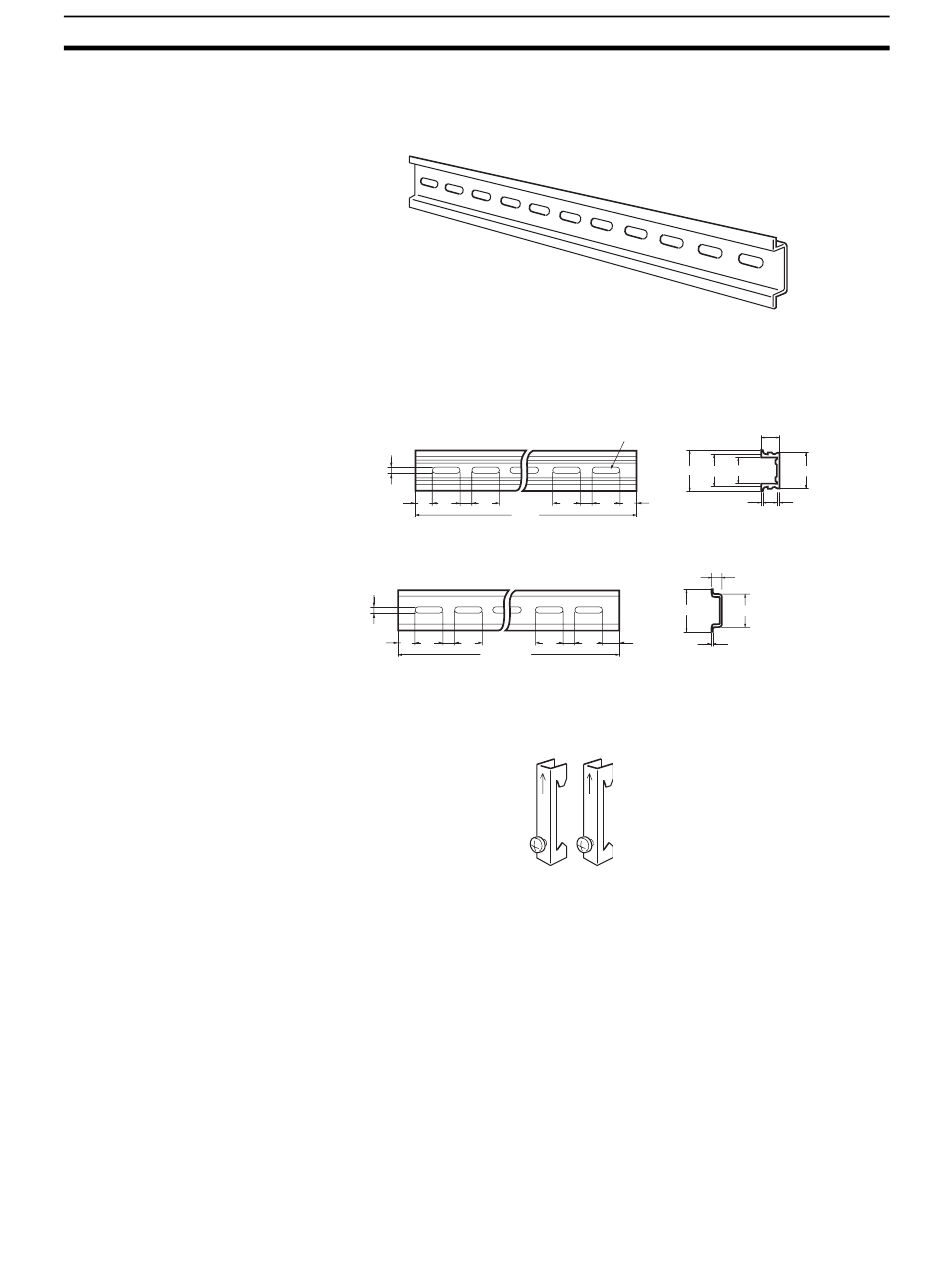

Carril DIN PFP-100N2
4,5
15 25 25
10
Carril DIN PFP-100N/50N
4,5
15 25 25
10
1000 (500)*

Topes finales de carril DIN (se requieren 2)

28 taladros rectangulares de 25x4,5
30±0,3
25 25 15
10
1000
7,3±0,15
35±0,3
25 25 15 (5)*
10
* Las dimensiones de PFP-50N
aparecen entre paréntesis.
Número de modelo:
PFP-M
Sección 5-2
16
27 24
29,2
1 1,5
27±0,15
1
219
