Ottobock 3D L.A.S.A.R. Posture Instrucciones De Uso página 367

20 mm
20 mm
1.0 Nm 20 mm
50.0 %
Live-Ansicht
0 mm
Done 0 mm
0 mm
1.0 Nm 1.0 Nm
50.0 % 50.0 %
1
2
Live view
2x 2x 2x
0 mm
1.0 Nm 1.0 Nm
50.0 % 50.0 %
1
2
743L500 3D L.A.S.A.R. Posture
Live view
-20 mm
20 mm
20 mm
1
2
Live-Ansicht
Done 0 mm 0 mm 0 mm
0 mm
3R20/3R36
3R21/3R30
3R23/3R32
3R46/3R55
3R60 EBS/3R60 EBS/ pro
3R72/3R106
3R15/3R49
3R17/3R33
3R22/3R34
0 mm
3R40/3R41
3R80
3R90/3R92
3R95/3R95=1
C-Leg/C-Leg compact
1.0 Nm
50.0 %
1
2
Live-Ansicht
Done -45 mm -45 mm
-45 mm
1.0 Nm
50.0 %
1
2

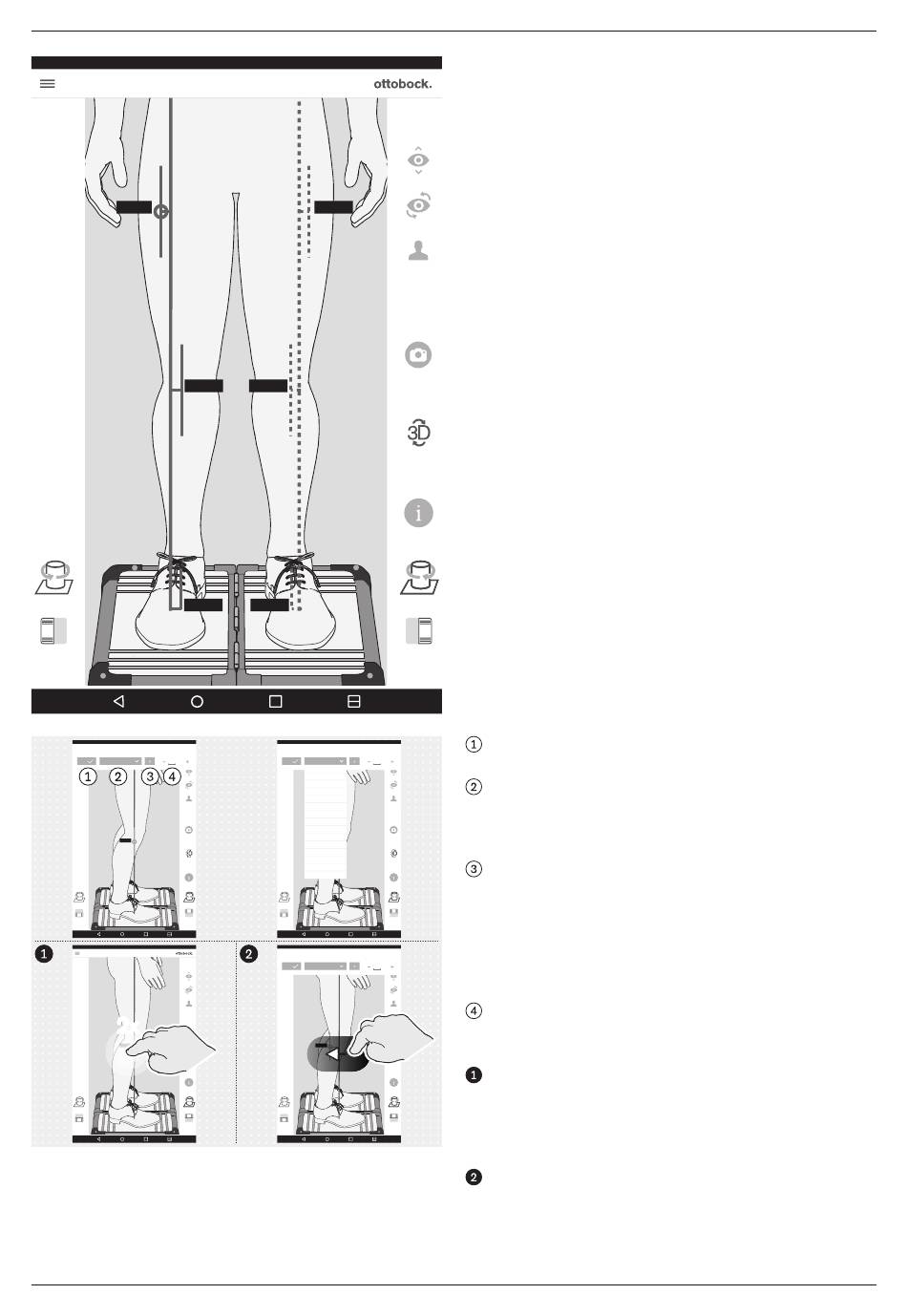

De afbeelding laat zien hoe het opbouwadvies voor het
frontale aanzicht uit de voorbeeld-gebruiksaanwijzing
voor de prothesekniescharnier, in het live-aanzicht met
enkele hulplijnen nagedaan en gecontroleerd kan wor­
den.
1.0 Nm
50.0 %
: "Klaar" – 1x tikken sluit het uitklapgedeelte voor de
hulplijn
: "0 mm" – hier kan de lijst met artikelnummers van
prothesekniescharnieren opgeroepen worden, waarvan
de waarde voor het opbouwreferentiepunt in het sagit­
tale aanzicht opgeslagen is.
: "±" – 1x tikken positioneert de hulplijn op de kant
tegenover de belastingslijn – deze functie is belangrijk
wanneer de lijst met artikelnummers van protheseknie­
1.0 Nm
50.0 % scharnieren wordt gebruikt, omdat de uitrichting afhan­
kelijk van de amputatiezijde in het live-aanzicht tegenge­
steld kan zijn en gecontroleerd en eventueel gecorri­
geerd moet worden.
: "- 0 mm +" – wijzig de waarde door 1x tikken op + of
- of door het invoeren van een waarde
Trekken van hulplijnen
2x tikken op de belastingslijn opent een uitklapge­
deelte voor de hulplijn – aan de belastingslijn kunnen
maximaal drie hulplijnen worden gepositioneerd. In het
1.0 Nm
50.0 %
sagittale aanzicht is dat alleen mogelijk aan de naar de
camera gerichte belastingslijn.
Tikken en slepen kan worden gebruikt voor het posi­
tioneren van de hulplijn.
Gebruik
367
