Afmetingen van betonnen fundering
Gewicht van
pomp (hoogte)
[kg] [mm]
800 450
1000 450
1200 450
1400 500
1600 500
1800 500
2000 550
2200 550
DN 300 /
2400 DN 350 / 550
DN 400
2600 600
3000 600
3400 680
3800 760
4200 840
4600 920
5000 1000
5400 1080

5.4 Posities in de klemmenkast

Waarschuwing
Voordat u met werkzaamheden aan de
pomp begint, dient u er zeker van te zijn
dat de voedingsspanning is uitgeschakeld
en niet per ongeluk kan worden ingescha-
keld.
De klemmenkast kan in vier posities worden gezet,
telkens in stappen van 90 °.
Wijzig de positie van de klemmenkast als volgt:
1. Verwijder indien nodig de koppelingsbeschermin-
gen met een schroevendraaier. Verwijder de kop-
peling niet.
2. Verwijder de bouten waarmee de motor aan de
pomp is bevestigd.
3. Draai de motor in de gewenste positie.
4. Plaats de bouten terug en draai deze vast.
5. Plaats de koppelingsbeschermingen weer terug.
Y Z X
(lengte) (breedte)
[mm] [mm]
1400 800
1400 1000
1400 1200
1600 1200
1600 1350
1600 1500
1600 1600
1700 1700
1800 1800
1800 1800
2000 2000
2000 2000
2000 2000
2000 2000
2000 2000
2000 2000
2000 2000

5.5 Voetplaat

Enkelpompen (met uitzondering van TP 25-50,
25-80, 25-90, 32-50, 32-80, 32-90, 40-50, 40-80 en
40-90) hebben twee getapte gaten onder in het
pomphuis die kunnen worden gebruikt voor het mon-
teren van een Grundfos voetplaat aan de pomp. De
voetplaat is beschikbaar als accessoire.
Dubbelpompen hebben vier getapte gaten onder in
het pomphuis. Voor sommige dubbelpompen is een
voetplaat die uit twee helften bestaat beschikbaar.
Voetplaten met afmetingen worden weergegeven op
pagina 357.

5.6 Isolatie

Isoleer de motorstoel niet, aangezien
eventuele damp die uit de asafdichting
ontsnapt dan door de isolatie ingesloten
Voorzichtig kan worden en zo corrosie kan veroorza-
ken. Bovendien, als de motorstoel wordt
afgedekt met isolatiemateriaal zal inspec-
tie en service moeilijk worden.
Volg de richtlijnen in afb.
pomp.
A B
C

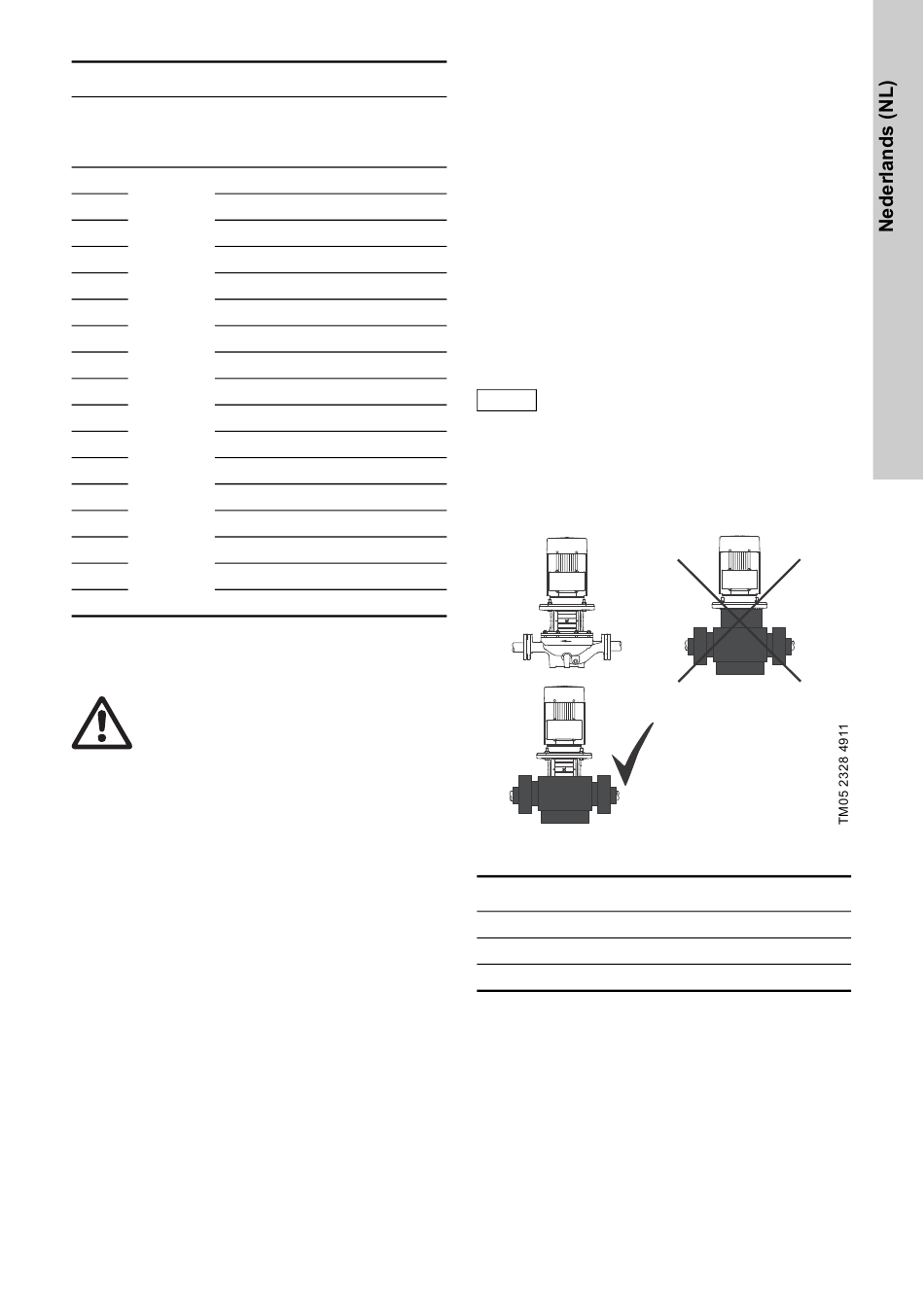

Afb. 14 Isolatie van TP pompen
Pos. Beschrijving
A Zonder isolatie
B Onjuiste isolatie
C Juiste isolatie

5.7 Bescherming tegen vorst

Pompen die niet worden gebruikt tijdens vorstperio-
den dienen te worden ontdaan van vloeistof om
schade te voorkomen.
14 bij het isoleren van de
221
