fr �� | CRI�CRI� ���� | Calibrage du rail haute pression
14. Sélectionner le contrôle pour le contrôle du cap-
teur de pression 0445020105 C5 et l'appeler avec
la touche <F12>.
15. Retour à l'écran de mesure avec <F12>.
 La boîte de dialogue "Attention" avec la vitesse
de rotation maximale s'ouvre.
16. Continuer avec <F12>.
 L 'écran de mesure.
17. Sur l'organe de commande de l'EPS, mettre en
circuit le convertisseur et la pompe à huile d'essai
(voir pos. 5).
18. Lancer une activation du régulateur (pos. 1).
19. Mettre en marche le chauffage d'huile d'essai
(pos. 4).
I I
5 1
0 0
I I
4 2
0 0
3
458763-10Pal

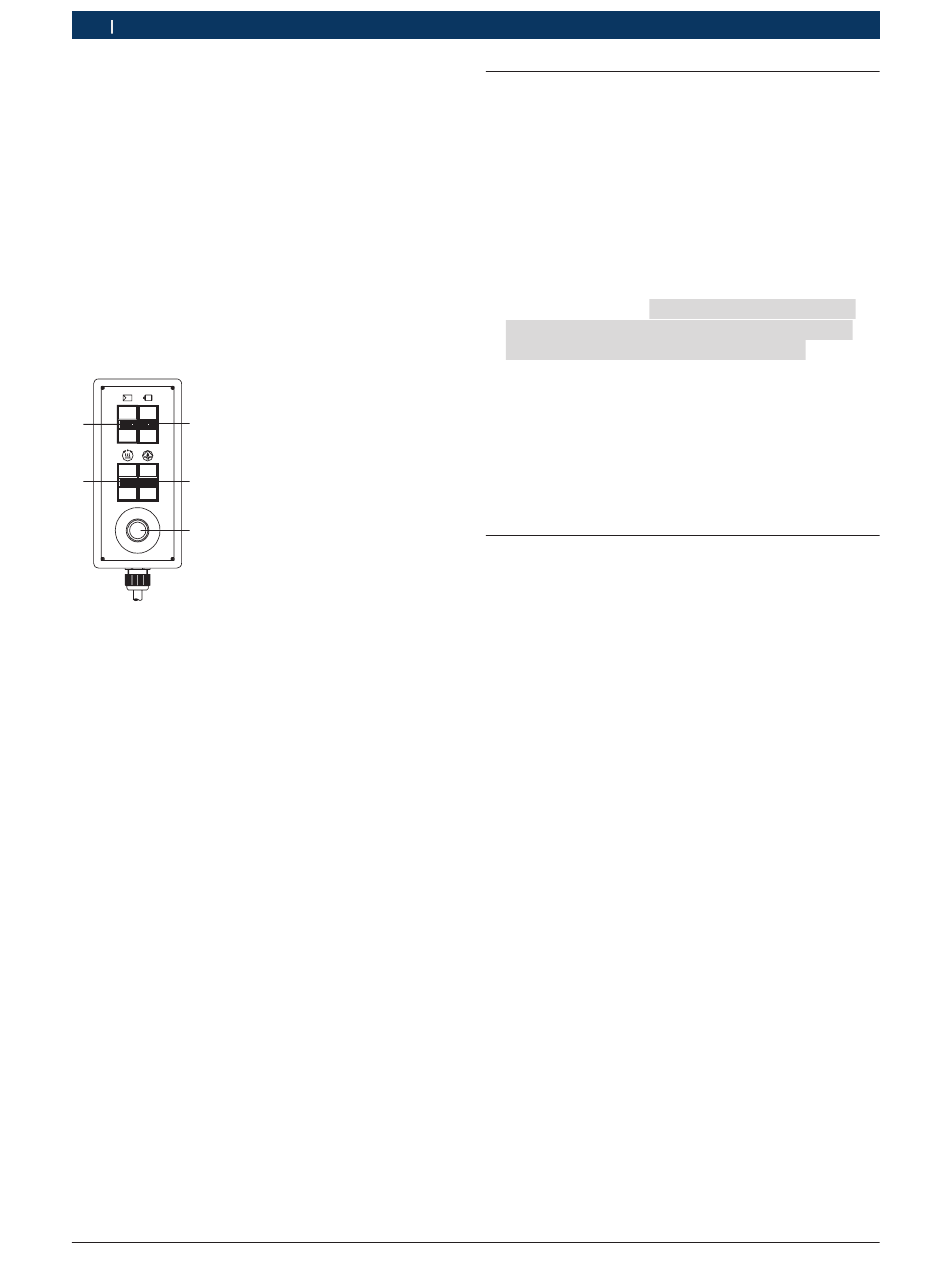

Fig. 24: Organe de commande
1 Interrupteur marche/arrêt pour l'activation du régulateur
2 Interrupteur marche/arrêt de la pompe à huile lubrifiante
3 Interrupteur d'arrêt d'urgence
4 Interrupteur marche/arrêt du chauffage d'huile d'essai
5 Interrupteur marche/arrêt du convertisseur et de la pompe à hui-
le d'essai
20. Lancer le contrôle de pompe avec <F�>.
 L 'entraînement de l'EPS démarre.
21. Régler la pression d'arrivée de la pompe haute
pression sur le régulateur de pression.
"
Le banc d'essai est opérationnel.
|
1 689 978 562 2012-03-29
�.10 Contrôle des valeurs mesurées
1. Appeler le menu de sélection "Fonct. mesure" avec
<F7>.
2. Choisir l'option "Automatique marche�arrêt" et acti-
ver la fonction automatique avec la touche <F12>.
 Le symbole du mode automatique clignote dans
l'indicateur d'état de fonctionnement.
 Les valeurs de consigne sont lancées et le temps
d'attente est déclenché. Après écoulement de ce
temps d'attente, le logiciel système passe automa-
tiquement à la prochaine séquence de contrôle.
Le système va être ar-
3. En cas de message "
rêté ! Pas d'autre séquence d'essai.
Résultats avec la touche F12 >>.
4. appeler le protocole avec la touche <F12>.
5. Dans tous les points de vérification, comparer les
valeurs de mesure banc d'essai valeur de pression
et banc d'essai valeur de pression avant filtre avec
la valeur de pression externe. La différence de pres-
sion doit être de 0,5 MPa maximum. Si la différence
de pression est > 0,5 MPa, le calibrage doit être de
nouveau effectué.
�.11

Fin du calibrage

1. Quitter la boîte de dialogue "Résultats d'impression"
avec la touche <Esc>.
2. Dans l'écran de démarrage "Essai composants d'injec-
tion - menu principal", sélectionner la touche <F7>.
 Le logiciel demande un code.
3. Entrer le code dans la ligne de saisie :
4. Valider la saisie avec la touche <F12>.
5. Choisir l'option Calibrage >> Capteur pression "Rail".
6. Sélectionner <F6> "Vérif. calib.".
7. Continuer avec <F12>.
8. Quitter le menu avec la touche ESC.
 Le logiciel système effectue une nouvelle
initialisation des appareils.
9. Retirer du PC le câble USB de capteur de pression.
10. Retirer le capteur de pression du rail haute pression.
11. Fermer le raccord d'arrivée au niveau du rail haute
pression avec un bouchon.
12. Retirer la pompe Common Rail.
"
Le calibrage de capteur de pression est terminé.
",
