5.2 Montar la conexión de retorno
i
Todas la piezas necesarias están incluidas el el juego
de piezas 1 687 016 035.
1. Atornillar y apretar el tornillo hueco (pos. 1) con la
tubuladura anular (pos. 2) y dos anillos de junta pla-
na (18 x 22 mm) en el taladro de retorno del brazo
giratorio EP.
2. Introducir el racor de empalme (pos. 3) en la tubula-
dura anular y apretar.
3. Atornillar y apretar el acoplamiento de cierre (pos. 4)
con el anillo de junta plana (10,2 x 13,5) en el racor
de empalme.
3
4

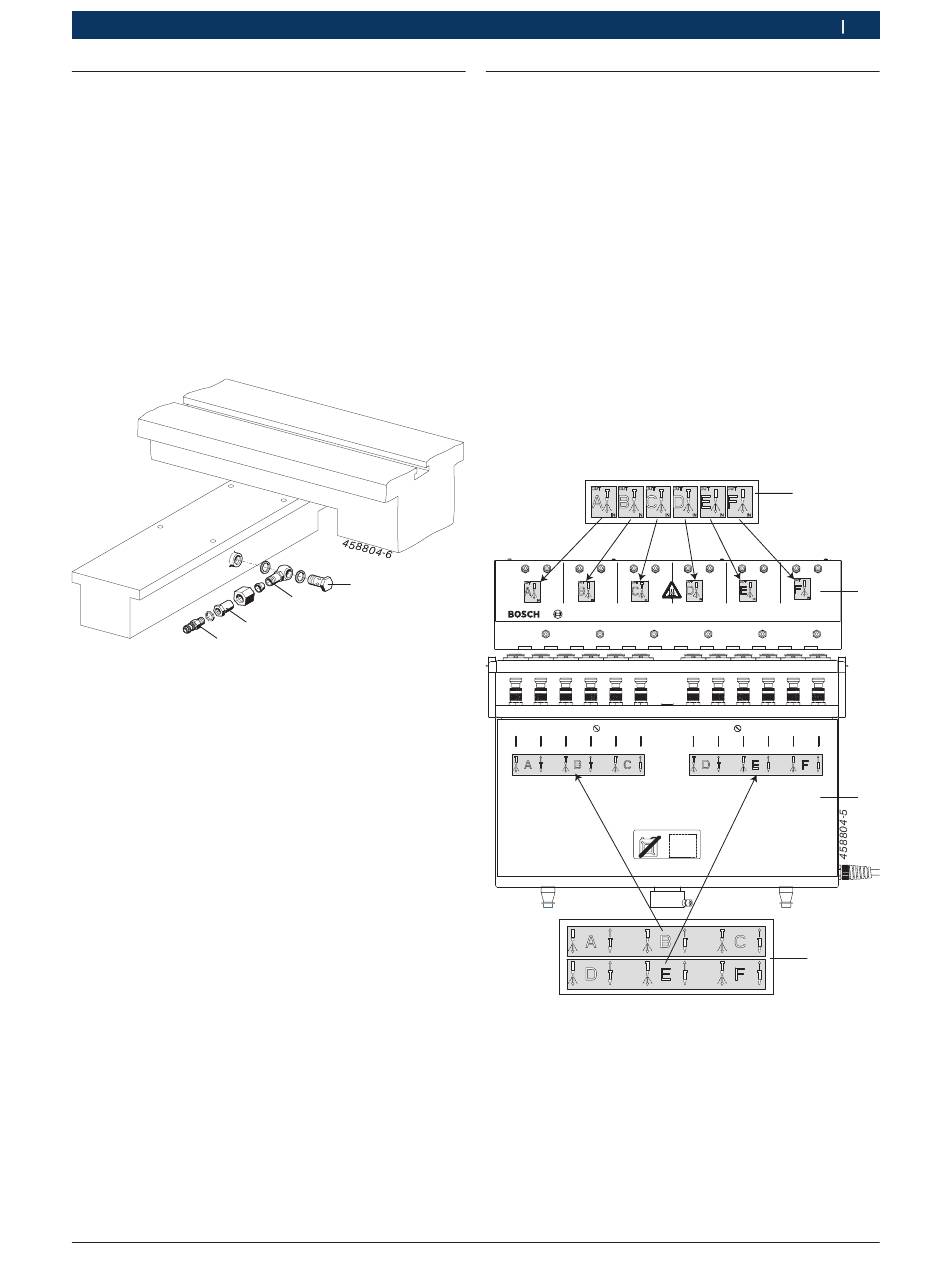

Fig. 10: Montaje de la conexión de retorno
Robert Bosch GmbH
Tareas preparatorias EPS �15 | CRI�CRI� ���� | 55
1
2
5.�

Montar la pegatina

i
Todas la piezas necesarias están incluidas el el juego
de piezas 1 687 016 032.
i
Se deben limpiar y desengrasar las superficies de
pegar con un agente adecuado (por ejemplo, alco-
hol) antes de aplicar las pegatinas.
1. Retirar las pegatinas (pos. 1) de la película trans-
parente y pegar las mismas en el intercambiador de
calor (pos. 2).
2. Descolgar la pared de montaje CRS 845(H) del equi-
po de medición KMA.
3. Retirar las pegatinas (pos. 4) de la película transpa-
rente y pegar las mismas en la cubierta delantera del
equipo de medición KMA (pos. 3).
4. Volver a enganchar la pared de montaje CRS 845(H)
en el equipo de medición KMA.
1. 1 2. 1 2.2 3. 1 3.2 4. 1
1 2 3
1 2 3 4 5 6
DIESEL FUEL
Fig. 11: KMA y intercambiador de calor
