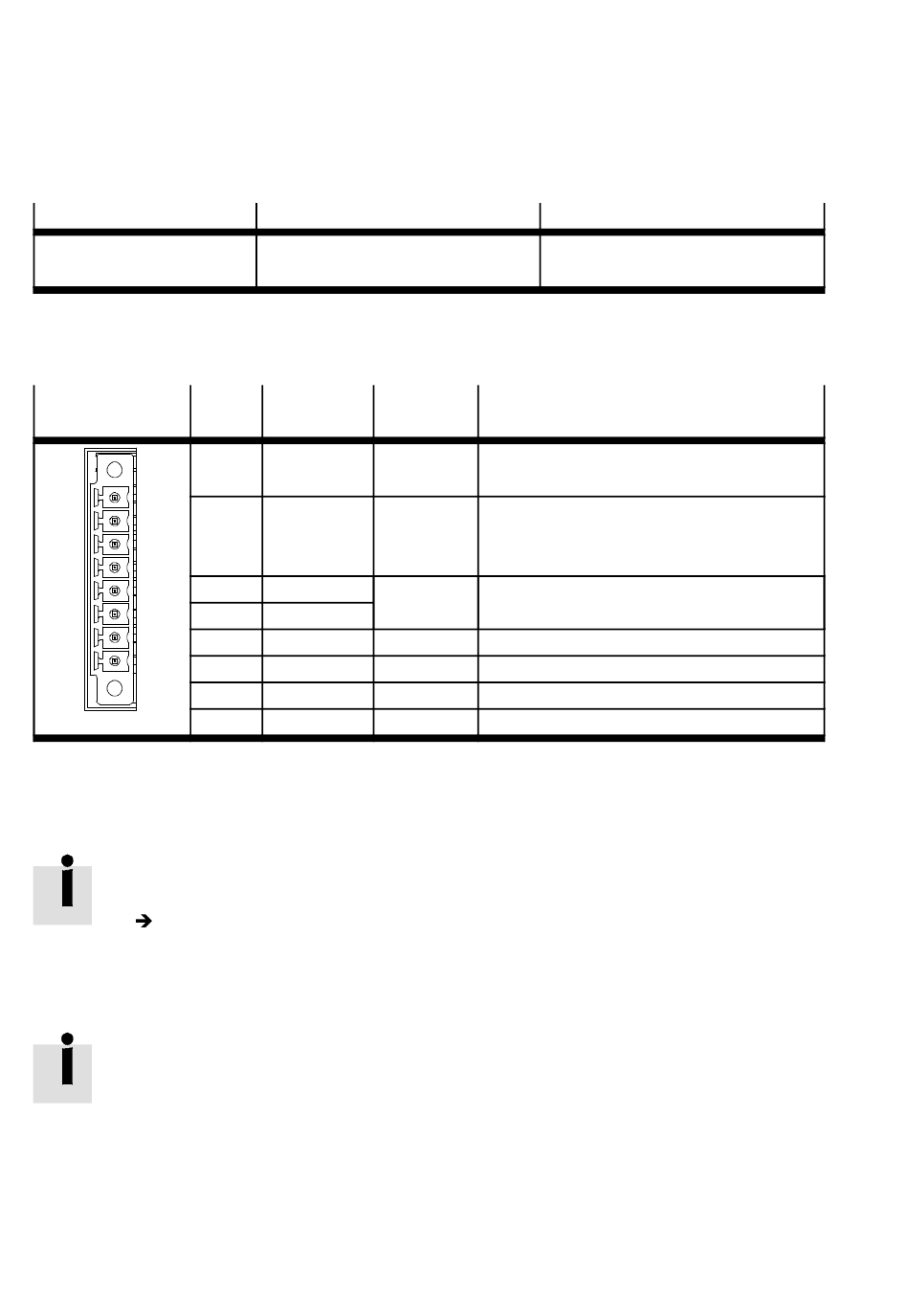

4.10 Conexión: interfaz I/O para STO [X40]
4.10.1

Conector [X40]

Controlador de motor
CMMP-AS-...-M0
Tab. 4.21 Ejecución del conector [X40]
4.10.2 Asignación de clavijas [X40]
1)
[X11] N.º de
pin
8
7
6
5
4
3
2
1
1) Representación del conector en el aparato del controlador de motor CMMP-AS-...-M0
Tab. 4.22 Asignación de clavijas [X40]: interfaz I/O para STO
4.10.3 Circuito en caso de utilizar la función de seguridad STO [X40]
Para trabajar de modo seguro con la función de seguridad STO – "Safe Torque Off "
(desconexión segura del par) vea las informaciones de la documentación
GDCP-CMMP-AS-M0-S1-... .
4.10.4 Circuito sin utilizar la función de seguridad STO [X40]
Si no necesita la función de seguridad integrada STO, para el funcionamiento del contro-
lador de motor se debe conectar la interfaz X40 como se muestra en Fig. 4.6.
¡Con ello se desconecta la función de seguridad integrada!
En caso de aplicación de este circuito del CMMP-AS-...-M0 es necesario garantizar la
seguridad en la aplicación mediante otras medidas adecuadas.
40
Ejecución en el aparato
PHOENIX MINICOMBICON MC
1,5/8-GF-3,81 BK
Denomina- Valor
ción
0 V 0 V
24 V +24 V DC
C2 –
C1
0V-B 0 V
STO-B 0 V / 24 V
0V-A 0 V
STO-A 0 V / 24 V
Contraclavija
PHOENIX MINICOMBICON MC
1,5/8-STF-3,81 BK
Especificación
Potencial de referencia para tensión auxi-
liar de alimentación.
Salida de tensión auxiliar de alimentación
(alimentación de la lógica 24 V DC del con-
trolador de motor conducida).
Contacto de recibo para el estado "STO"
en una unidad de control externa.
Potencial de referencia para STO-B.
Entrada de mando B para la función STO.
Potencial de referencia para STO-A.
Entrada de mando A para la función STO.
