n
ote

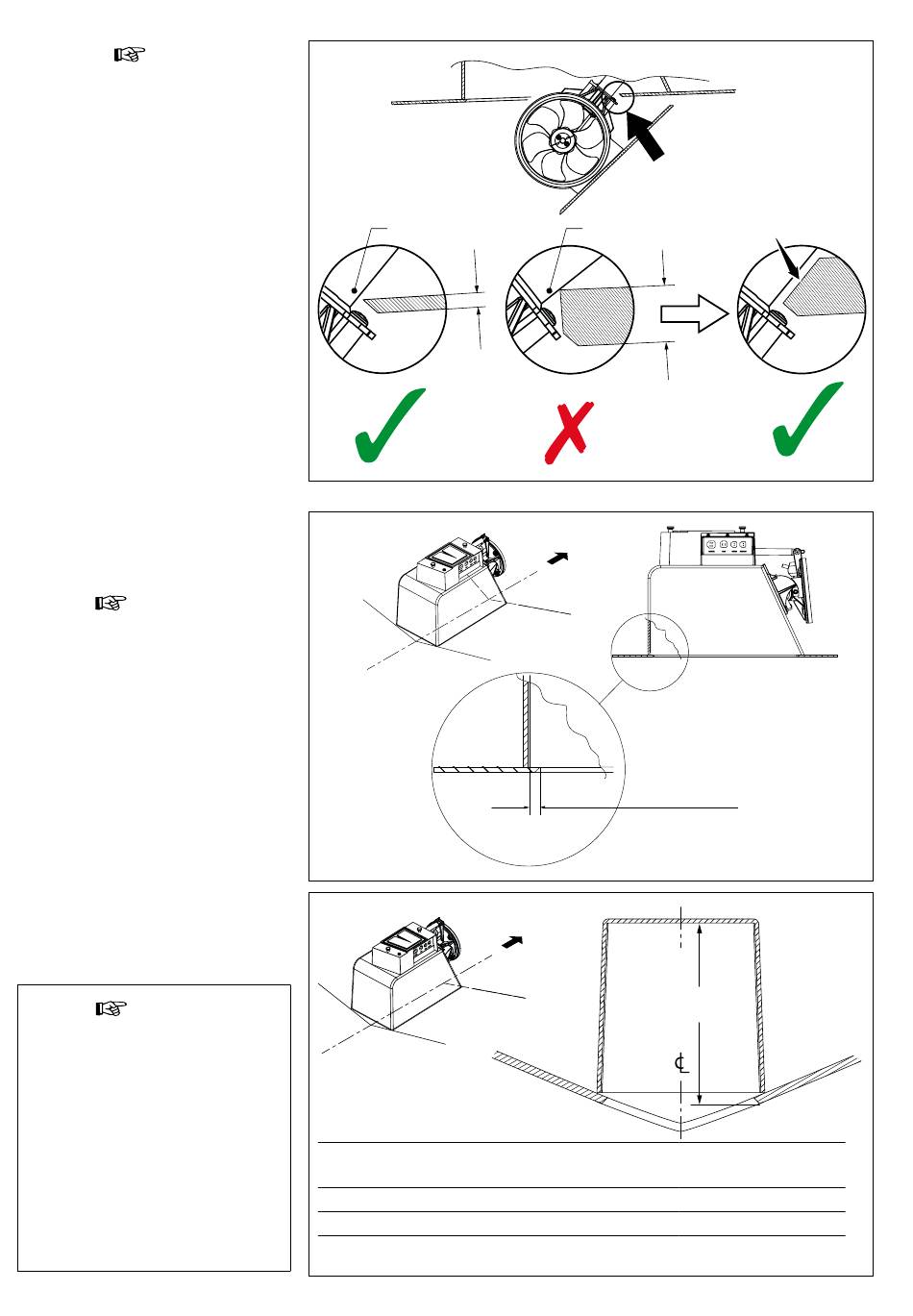

Se il fasciame ha uno spessore superiore a 15
mm, la parte "M" (di collegamento tra il tun-
nel dell'elica di prua ed il motore) non può
ruotare sufficientemente verso l'esterno.
In tal caso, sagomate la parte interna del fas-
ciame con un taglio a "V".
4 .4 Installazione dell'alloggia-
mento
• Posizionare l'alloggiamento sull'apertura.
a
ttenzione
L'interno dell'alloggiamento non deve trovar-
si oltre 15 mm dall'apertura dello scafo.
• Misurare la dimensione 'H' .
• Calcolare la differenza tra 'H' e la dimensio-
ne 'G' dal tavolo.
i
mportante
L'altezza disponibile all'interno dell'allog-
giamento, dopo l'installazione nello scafo,
è estremamente importante!
Se questa altezza è inferiore al necessario
non sarà possibile retrarre completamen-
te l'elica di prua .
Per questo, assicuratevi che la parte
da rimuovere corrisponda ESATTA-
MENTE alla differenza "H-G" calco-
lata .
112
020584.01
M
<15 mm
PRUA
Diametro del tubo tunnel
Propulsore di prua
35 kgf / 55 kgf
60 kgf / 75 kgf / 95 kgf
125 kgf / 160 kgf
M
>15 mm
PRUA
Max. 15 mm
H
[mm]
ø150
ø185
ø250
vetus® Installation instructions Retractable Thrusters
V
G
[mm]
180
210
275
