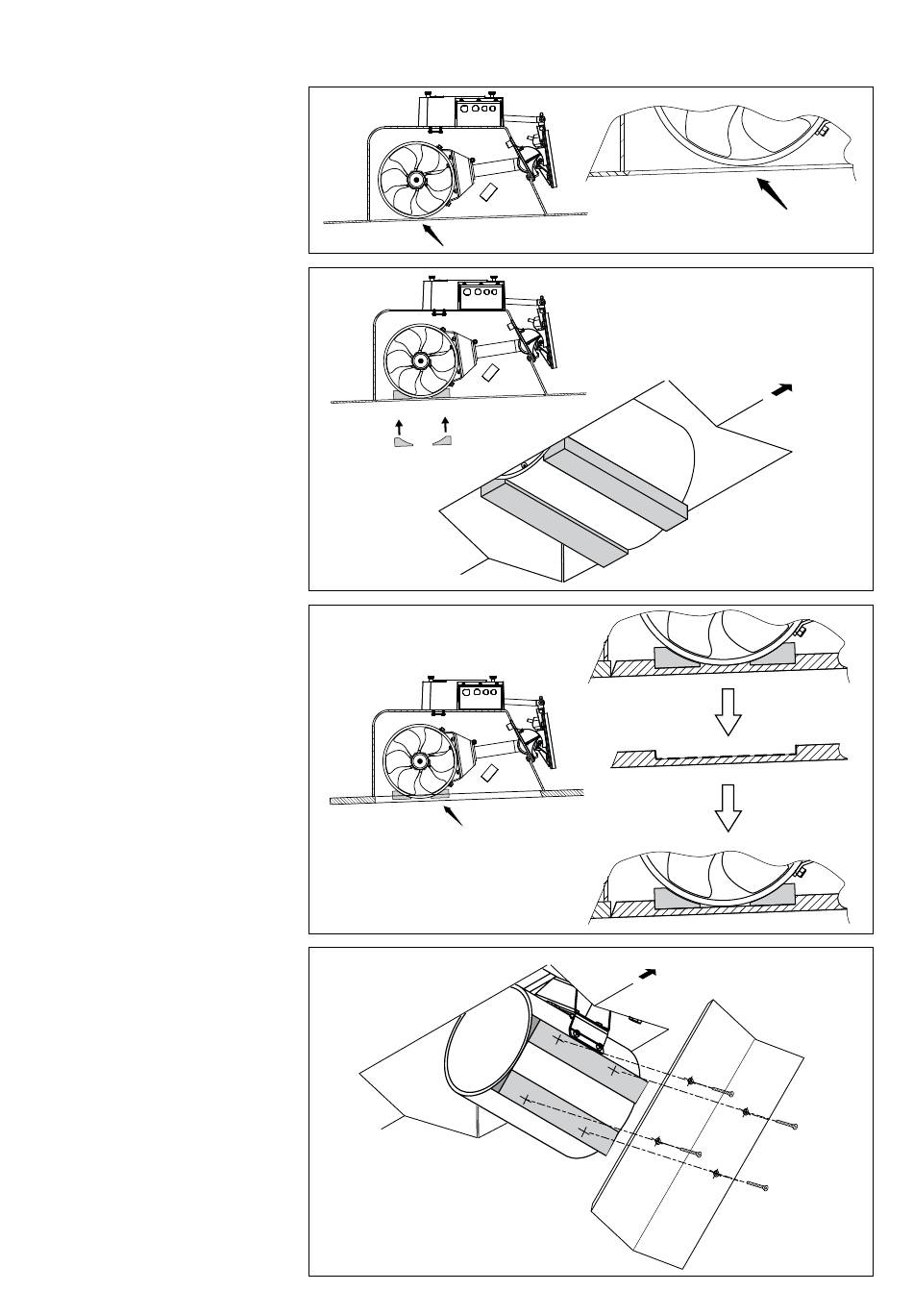

4 .6 Installation de la trappe, ø 250 mm
• Faire glisser la tuyère de manière à ce que
le dessous de la tuyère s'aligne avec la
partie interne de la coque.
• Poser les 2 blocs d'assemblage fournis sur
la tuyère.
Les blocs d'assemblage doivent être pa-
rallèles à la partie interne de la coque.
• Si la tuyère ne peut pas être posée suf-
fisamment haut pour en aligner le des-
sous avec la partie interne de la coque, la
trappe doit être évidée.
Les vis permettant de fixer la trappe au tun-
nel doivent pénétrer dans le tunnel à l'em-
placement où les blocs d'assemblage ont été
placés.
• Déterminez l'emplacement
rieur de la trappe) où les fentes des 4 vis
doivent être réalisées.
• Percez ces trous dans la trappe et frai-
sez-les afin que les têtes des vis ne res-
sortent pas.
78
020584.01
(à l'inté-
125 kgf ø 250 mm
ÉTRAVE
