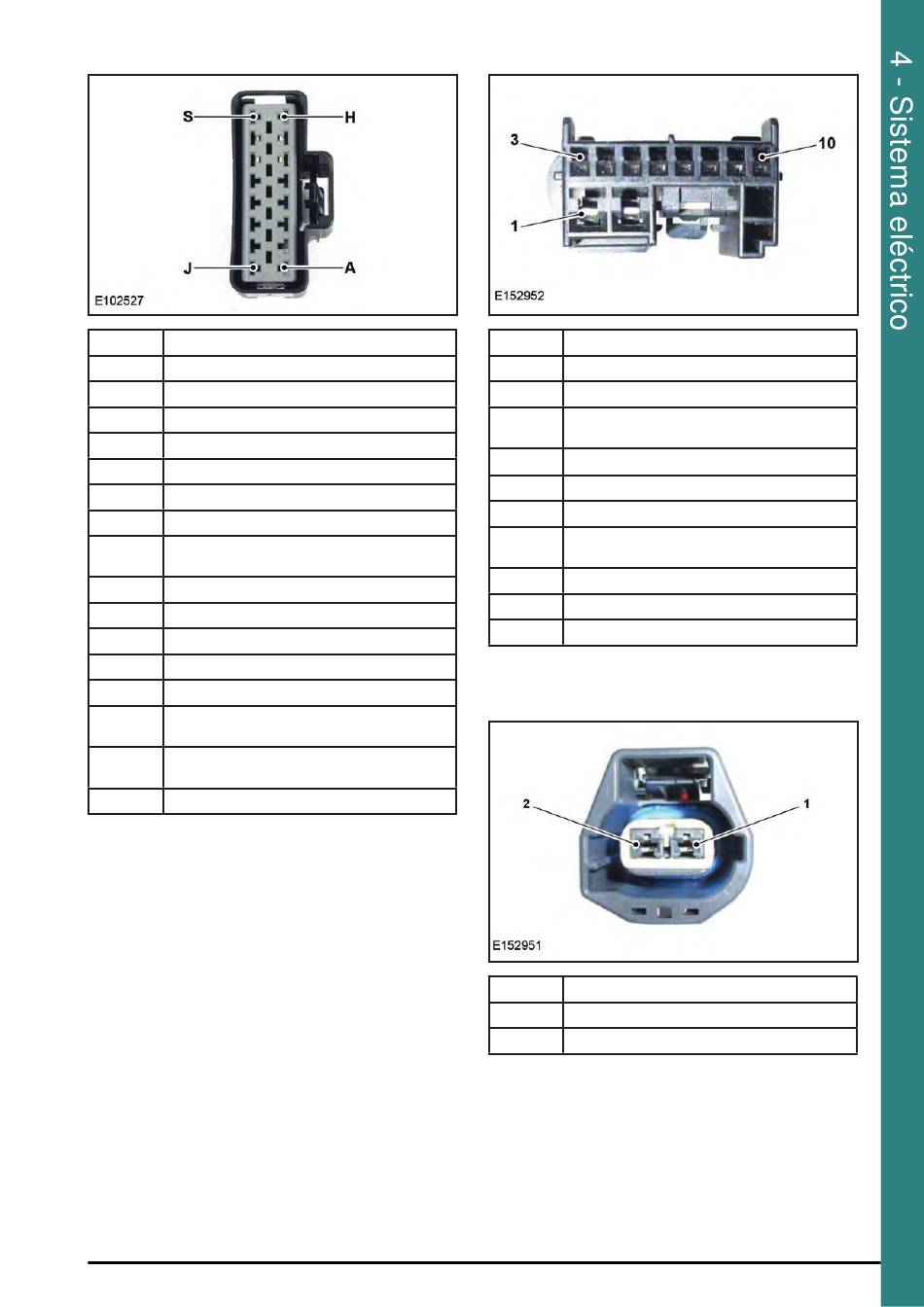

Conector C1 Connector
Elemento
A Salida del relé 2 (5 A)
B Salida de la bobina del relé 7
C Entrada de la bobina del relé 7
D Salida del relé 7 (10 A)
E Masa
F Entrada de la bobina del relé 6
G Entrada A de la bobina del relé 5
Salida 1 del relé 3 (Fusible 15 A - F5
H
compartido)
J Salida 2 del relé 2 (15 A)
K KL30 20 A
L Salida del relé 4 (15 A)
M Interruptor del encendido KL15
N Entrada A de la bobina del relé 2
P Salida del relé 6 (Fusible 15 A - F7
compartido)
R Salida del relé 5 (Fusible 15 A - F7
compartido)
S Señal de velocidad del vehículo
El conector C1 es una interfaz fundamental para
el vehículo, que proporciona diferentes señales
y circuitos de control. Está conectado al panel de
fusibles auxiliar; consulte las figuras E235448 y
E235449. El conector de acoplamiento para el C1 es
DELPHI 15326956. Los amperajes por fusible, los
relés y los circuitos se muestran en la figura E152950
y en la tabla. Un kit de servicio (KTBK2V-14A411-A*)
se puede pedir en su Taller Autorizado Ford local.
Este kit contiene el conector de acoplamiento y 3 m
de cableado.
FORD TRANSIT 2022
Descripción
C2 Conector del interruptor
Elemento
1 Salida del relé 1 (20 A)
2 Masa
3 Alimentación para la iluminación
del interruptor
4 Entrada de la bobina del relé 3
5 Entrada de la bobina del relé 4
6 Entrada de la bobina del relé 1
7 Salida 2 del relé 3 (Fusible F5
compartido)
8 Entrada B de la bobina del relé 2
9 KL30 (3 A)
10 Entrada B de la bobina del relé 5
C2 kit de acoplamiento — KTKK2V-14A411-B*
Conector de radio C3 - de 2 vías
Elemento
1 KL30 20 A
2 Masa
C3 kit de acoplamiento — KTBK2VT-14A411-H*
Fecha de publicación: 12/2021
Descripción
Descripción
