3.7 Sistema de alimentación
de combustible
ADVERTENCIAS:
!
No desinstale ni reubique el enfriador de
combustible
al
No se deben realizar cortes en las tuberías de
!
alimentación de combustible originales.
Asegúrese de que el vehículo modificado
!
cumpla todos los requisitos legales pertinentes.
NOTA: La tubería de combustible auxiliar se puede
solicitar con el calefactor accionado por
combustible de manera opcional. La tubería
de combustible auxiliar está disponible como
elemento de servicio.
Para los vehículos que no dispongan de una tubería
de combustible auxiliar y que requieran alimentación
de combustible para determinadas aplicaciones (por
ejemplo: calefactor auxiliar o instalación de lavado de
manos accionada por combustible), se recomienda
utilizar el puerto de alimentación de combustible de la
parte superior de la unidad del aforador de combustible,
que se encuentra en la parte superior del depósito de
combustible, como se muestra en la figura E145336.
NOTA: Para montar la tubería de combustible auxiliar,
se debe bajar el depósito de combustible.
Consulte el siguiente procedimiento:
Para bajar el depósito de combustible:
• Vacíe el depósito
• Retire el tubo de llenado del depósito
• Retire los tornillos que sujetan los tres flejes del depósito
• Baje el depósito de combustible para poder acceder a
la parte superior. Consulte la figura E167545 para ver
cómo se monta la tubería de combustible auxiliar
Motor Diesel RWD 2,2l - con aire acondicionado
1 = Línea central del eje de las ruedas delanteras,
2 = Línea central del pilar ‹B›
FORD TRANSIT 2022
modificar
el
vehículo.
Para volver a colocar el depósito de combustible:
•
Levante el depósito de combustible con cuidado
de no atrapar las tuberías de combustible y los
cables eléctricos
•
Vuelva a colocar los flejes y apriete los tornillos a
47,5 Nm ±7,2 Nm
•
Vuelva a montar el tubo de llenado en el acople
del depósito, apretando el clip del tubo flexible a
3,7Nm ±0,6Nm
ATENCIÓN:
Asegúrese
de
que
!
realizadas en el vehículo no obstruyan el
flujo de aire al enfriador de combustible.
Asegúrese
de
!
suficiente en todas las condiciones de
conducción para todos los componentes
calientes
y
móviles.
Al cortar el puerto, hay que asegurarse de que
!
quede liso, sin bordes afilados ni rebabas.
NOTA: El tubo y/o la tubería deben colocarse por
separado y fijarse a la estructura de la
carrocería o a soportes apropiados.
NOTA: Debe asegurarse de instalar en los sistemas
únicos un mecanismo apropiado de corte de
alimentación de combustible.
NOTA: No se debe fijar nada a componentes, cables
eléctricos o conductos de combustible existentes.
NOTA: Para garantizar el funcionamiento correcto
del enfriador de combustible, debe haber una
holgura suficiente en torno al mismo para que

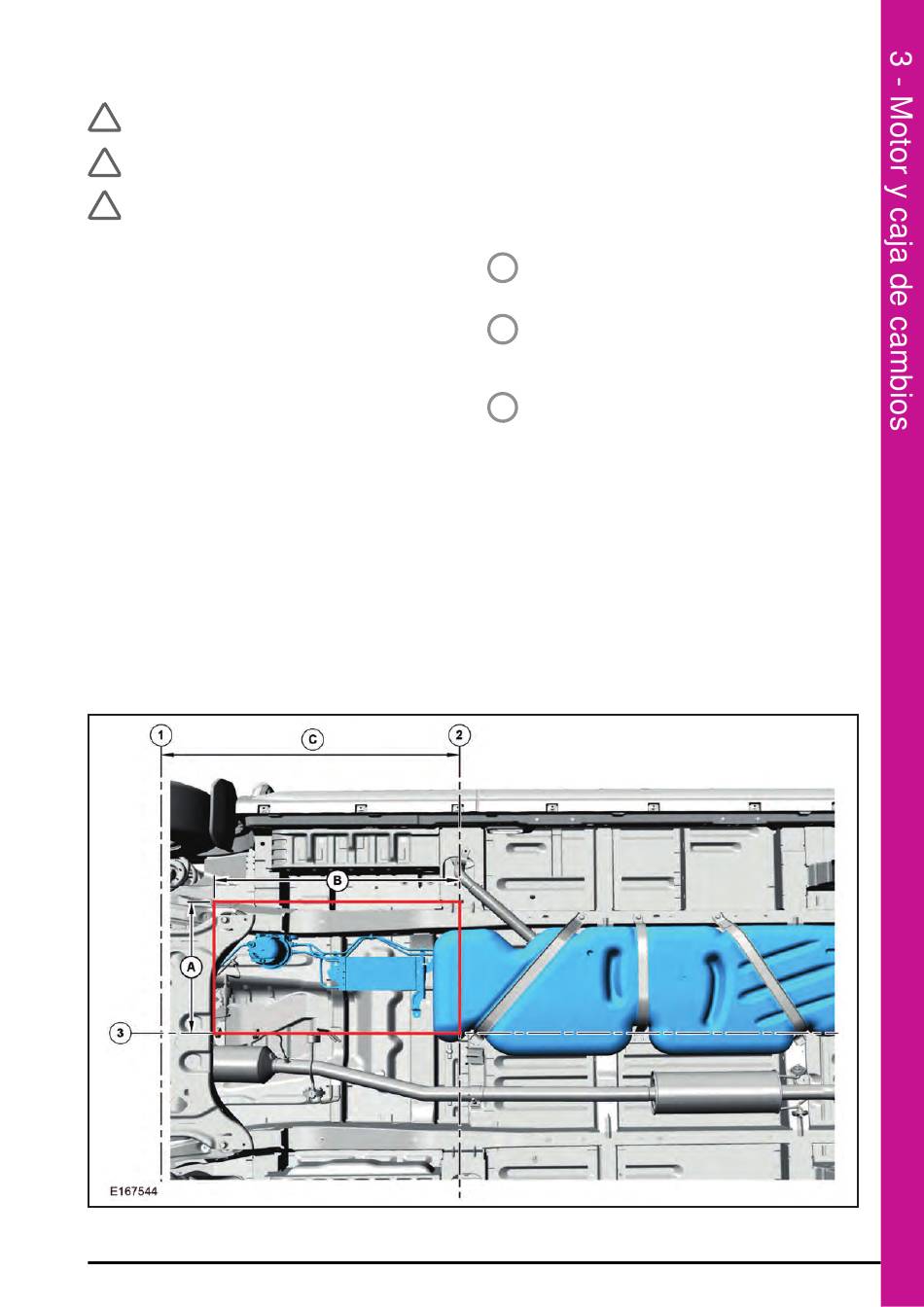

fluya el aire. En la figura E167544 y en la tabla
se muestran las holguras recomendadas.
A = 600 mm, B = 1000 mm, C = 1205 mm
