5.1.4 Conexión de cables, accionamiento de interruptores
¡PRECAUCIÓN!
La conexión de cables y el accionamiento de interruptores deben realizarse
exclusivamente con la alimentación desconectada.
Daños en la unidad o malfuncionamiento impredecible.
Modifique el estado de la unidad a un estado libre de tensión.

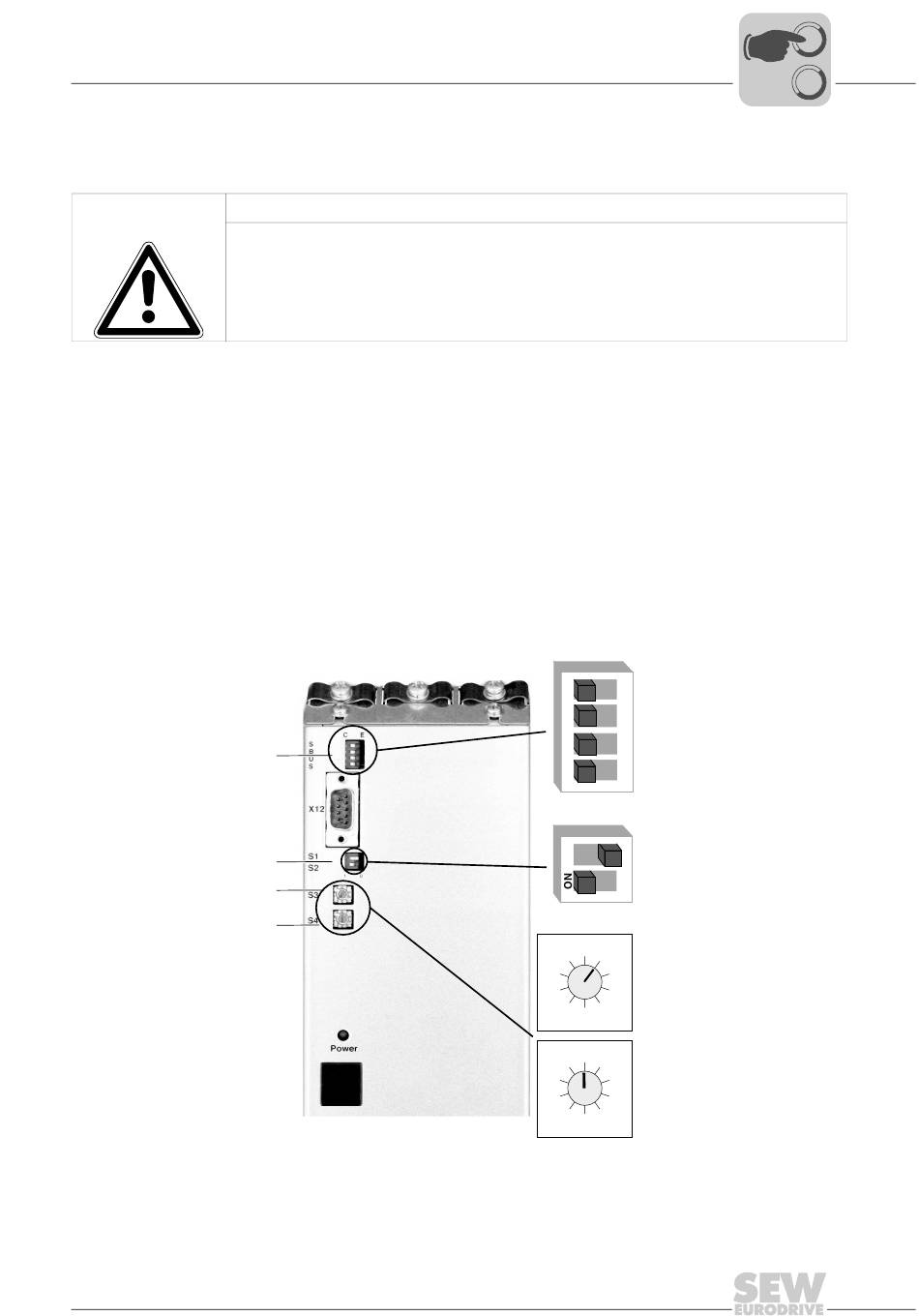

5.2 Ajustes en el módulo de alimentación con bus de sistema SBus basado en CAN
Son necesarios los siguientes ajustes:
•
•
•
[1]
[2]
Instrucciones de funcionamiento – Servocontrolador de ejes múltiples MOVIAXIS
Ajustes en el módulo de alimentación con bus de sistema SBus basado en CAN
La velocidad de transmisión CAN se ajusta en el módulo de alimentación con ayuda
de los dos interruptores de dirección S1 y S2, véase apartado "Asignación de la
velocidad de transmisión de CAN" (→ pág. 130).
Los cuatro interruptores DIP para el ajuste de los buses de sistema están en
posición "C".
La dirección del eje se ajusta en el módulo de alimentación con ayuda de los dos
interruptores de direcciones S3 y S4, véase apartado "Asignación de la dirección del
eje para CAN" (→ pág. 130). La asignación del resto de direcciones de eje se realiza
de forma automática en base a la dirección de eje ajustada.
[1]
[2]
[3]
[4]
Bus de sistema del interruptor DIP
S1, S2: Interruptores DIP para la velocidad de
transmisión de CAN
Puesta en marcha
C E
S1
S2
0
9
1
8
2
S3
7 3
6
4
5
0
9
1
8
2
S4
7 3
6 4
5
[3] S3: Interruptor de direcciones de eje 10
[4] S4: Interruptor de direcciones de eje 10
®
