ESTABILIZADORES

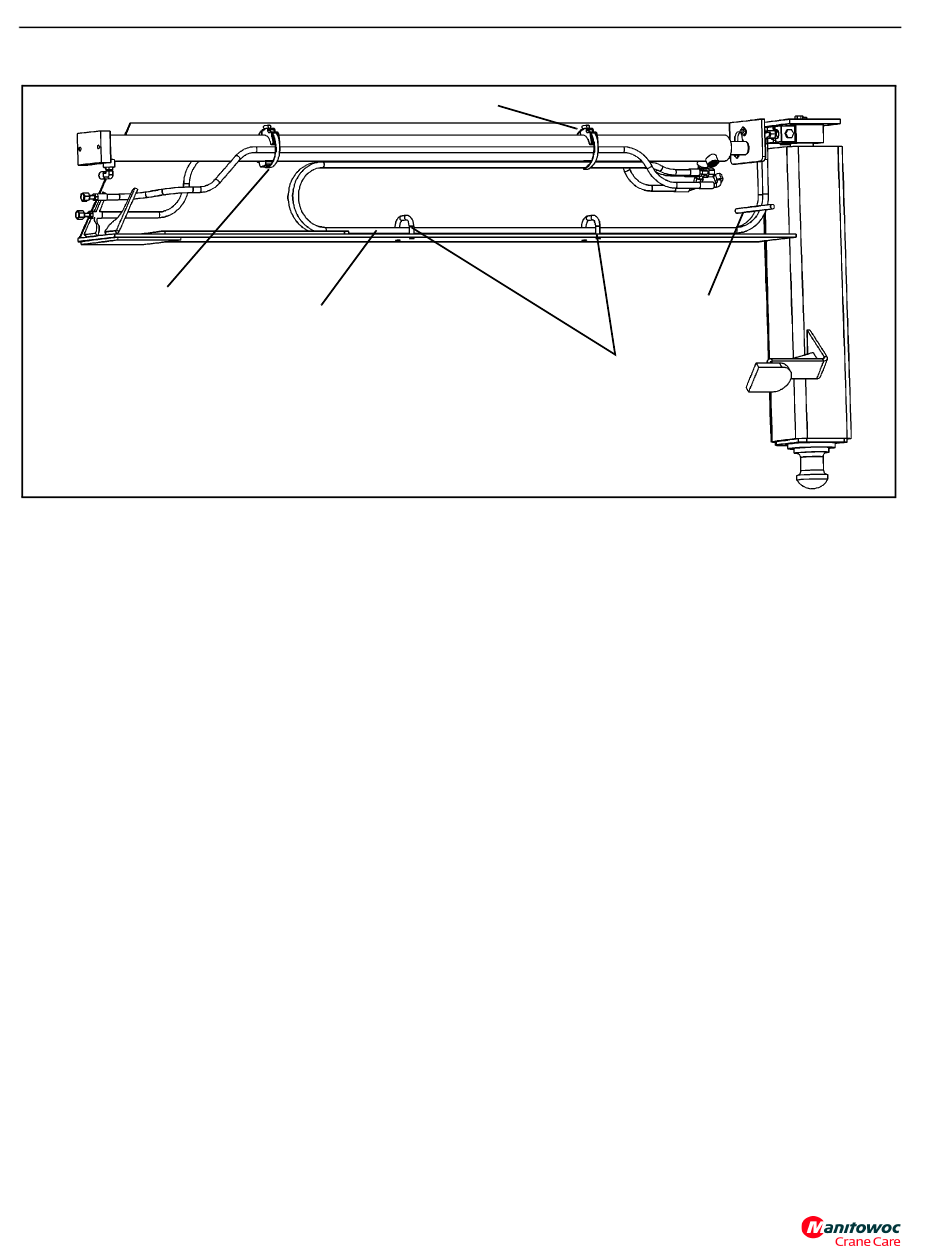

Retenedor de mangueras
hidráulicas
FIGURA 7-14
CILINDRO DE GATO
Los cilindros de gato se extienden hacia abajo para estabili-
zar la grúa para el funcionamiento. El tubo del cilindro se
extiende hacia abajo, fuera del tubo de soporte del gato.
Esto protege a la varilla de cilindro y reduce los problemas
causados por la tierra y el lodo.
Retiro
1.
Utilice un gato para levantar el camión hasta que haya
espacio libre suficiente para retirar el cilindro del tubo de
soporte de gato.
2.
Extienda la viga de estabilizador hasta que el agujero de
acceso de la parte superior de la viga quede accesible.
3.
Etiquete y desconecte las mangueras hidráulicas que
conducen al cilindro del gato.
4.
Retire la válvula de retención de la parte superior del
cilindro de gato.
7-14
Retenedor de mangueras hidráulicas
Ate las mangueras con bandas
de amarre separadas 12 pulg
(30.9 cm) entre sí
07-05-2019 Control # 092-11
MANUAL DE SERVICIO DE LA 600H
Pase las mangueras
por debajo de la barra
Argollas para mangueras
de cilindro de gato
NOTA:
El cilindro de gato pesa aproximadamente 119 lb
(54 kg) cuando está seco.
5.
Saque los dos pernos de anclaje del cilindro de gato.
6.
Deslice el cilindro de gato hacia afuera del tubo de
soporte de gato.
Instalación
1.
Aplique grasa (EP-MPG) al diámetro interior del tubo de
soporte del gato.
2.
Coloque el cilindro debajo del tubo de soporte de gato y
utilice un gato para levantar el cilindro.
3.
Fije el cilindro de gato con pernos a la parte superior de
la viga del estabilizador.
4.
Vuelva a instalar la válvula de retención.
5.
Vuelva a conectar las mangueras hidráulicas de acuerdo
con las etiquetas que se colocaron durante el retiro.
