Instalación eléctrica
4.9 Otras conexiones
4.9.18 Sensor Module Cabinet-Mounted SMC20 (opción K48)
4.9.18.1 Descripción
Descripción
Para medir la velocidad de giro real del motor y el recorrido se utiliza el módulo de encóder
SMC20. Las señales procedentes del encóder se convierten aquí y se ponen a disposición
de la regulación para la evaluación a través de la interfaz DRIVE-CLiQ.
Al módulo de encóder SMC20 se pueden conectar los siguientes elementos:
● Encóder incremental, sen/cos 1 Vpp
● Encóder absoluto EnDat y SSI (con tensión de servicio de 5 V)
102

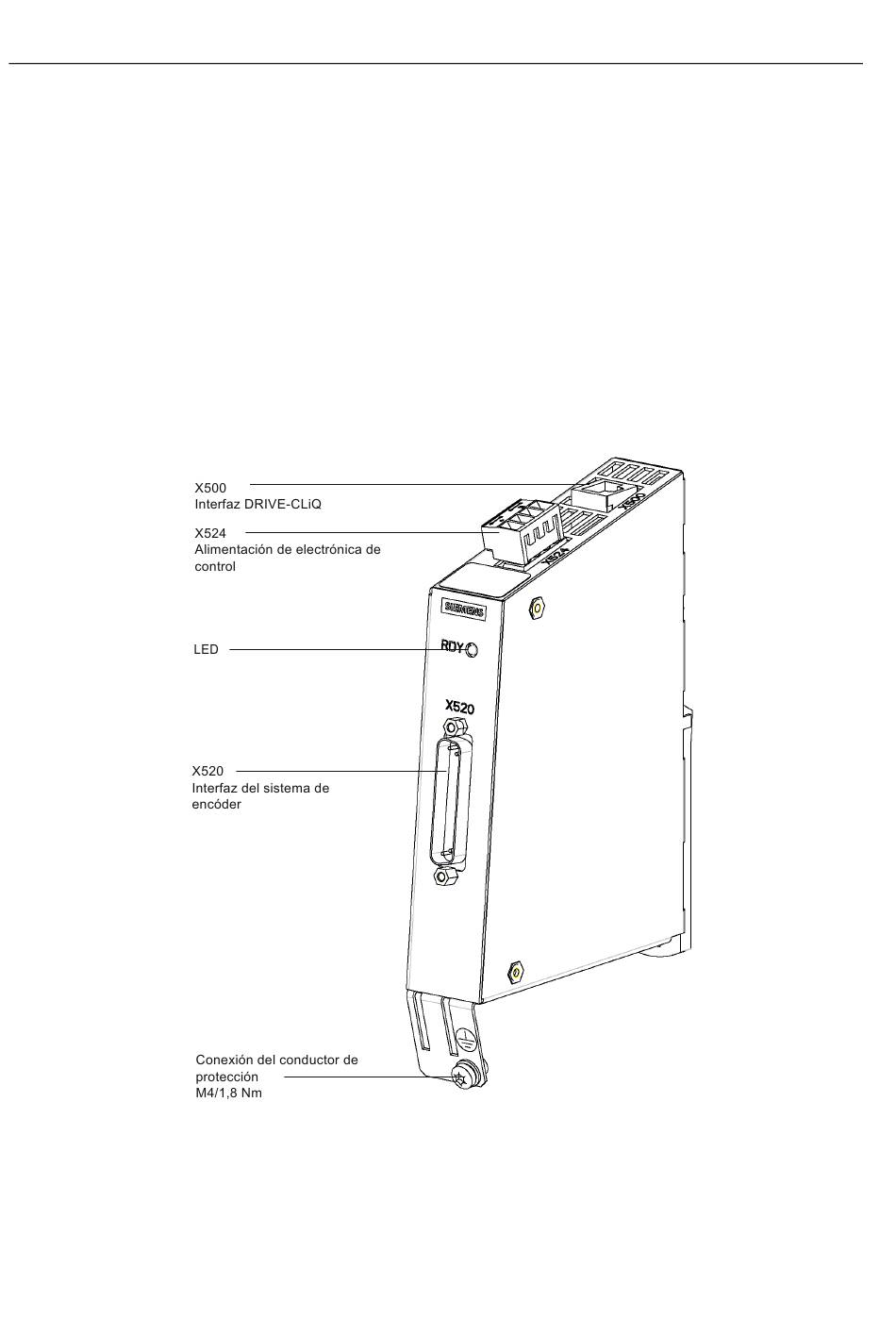

Figura 4-19 Módulo de encóder SMC20
