- Γυρίστε με το χέρι το ρότορα του κινητήρα και το ρότορα της αντλίας για να βεβαιωθείτε ότι περιστρέφονται ελεύθερα. Αν γι' αυτή την
εργασία χρησιμοποιήσετε τυποποιημένα εργαλεία όπως πένσες, κατσαβίδια ή πείρους, συνιστάται να προστατεύσετε τις επιφάνειες
επαφής με χαρτοταινία για να μη γίνει ζημιά στην επιφάνεια συναρμογής;
- Καθαρίστε προσεκτικά τις προς συναρμογή επιφάνειες, λειαίνοντας αν χρειάζεται τυχόν χτυπήματα ή αφαιρώντας κατάλοιπα βαφής;
- Χρησιμοποιώντας κατάλληλο και εγκεκριμένο εξοπλισμό (γερανό φορτηγό, παλάγκο, αυτοκινούμενο γερανό...), ανυψώστε την αντλία σε
τέλεια κατακόρυφη θέση πάνω από τον κινητήρα και κατεβάστε την αργά φροντίζοντας ο άξονας του κινητήρα να εισέλθει ελεύθερα στην
έδρα της μούφας της αντλίας (Εικ. 3, σελ.1) . Σε αυτή τη φάση πρέπει να δώσετε ιδιαίτερη προσοχή στα χέρια σας.
- Οδηγήστε την τοποθέτηση του άξονα στη μούφα κρατώντας τα χέρια σας από την έξω μεριά της αντλίας αρκετά μακριά από τις φλάντζες
συναρμογής;
- Στους κινητήρες που έχουν άξονα με αυλακωτή προεξοχή, βεβαιωθείτε ότι τα ηλεκτρικά καλώδια του κινητήρα θα ευθυγραμμιστούν με τις
αντίστοιχες έδρες στην αντλία. Για να διευκολύνετε τη συναρμογή και για να εξασφαλίσετε προστασία από φθορά που μπορεί να
προκαλέσουν τυχόν σωματίδια άμμου, συνιστάται να αλείψετε τα αυλάκια της μούφας συναρμογής με μια λεπτή στρώση γράσου
αδιαπέρατο στο νερό και φιλικό προς το περιβάλλον;
- Χρησιμοποιώντας αν είναι δυνατόν, ένα δυναμομετρικό κλειδί (εικ. 4, σελ.1), βιδώστε χιαστί τις βίδες συγκράτησης με τις παρακάτω ροπές
σύσφιξης:
- Τακτοποιήστε τα ηλεκτρικά καλώδια τροφοδοσίας κατά μήκος του εξωτερικού της αντλίας και σκεπάστε τα με το ειδικό προστατευτικό
κάλυμμα (Εικ. 5, σελ.1).
Αν το συναρμολογημένο συγκρότημα υπερβαίνει τα μήκη "L" που αναγράφονται στον πίνακα 1, για να μπορέσετε να το
τοποθετήσετε οριζόντια ή να το ανυψώσετε ξανά κατακόρυφα, πρέπει να προβλέψετε ένα βοηθητικό υποστήριγμα ώστε να
αποφύγετε ζημιές που μπορεί να προκύψουν από καμπτικές καταπονήσεις (Εικ. 6, σελ. 1).
Πίνακας 1
6. ΕΓΚΑΤΑΣΤΑΣΗ
Για τη μετακίνηση της ηλεκτροκίνητης αντλίας πάνω στην εγκατάσταση, τηρήστε όσα υποδεικνύονται στην παρ. 4.2.
Το φρεάτιο πρέπει να είναι καθαρό από άμμο, ακολουθώντας την κανονική διαδικασία
διάτρησης φρεατίων. Τοποθετήστε την αντλητική μονάδα στο ανοικτό φρεάτιο, προσδέστε την στο γάντζο του
ανυψωτικού και γεμίστε τον κινητήρα ως ακολούθως:
α) Τοποθετήστε τον κινητήρα σε όρθια θέση.

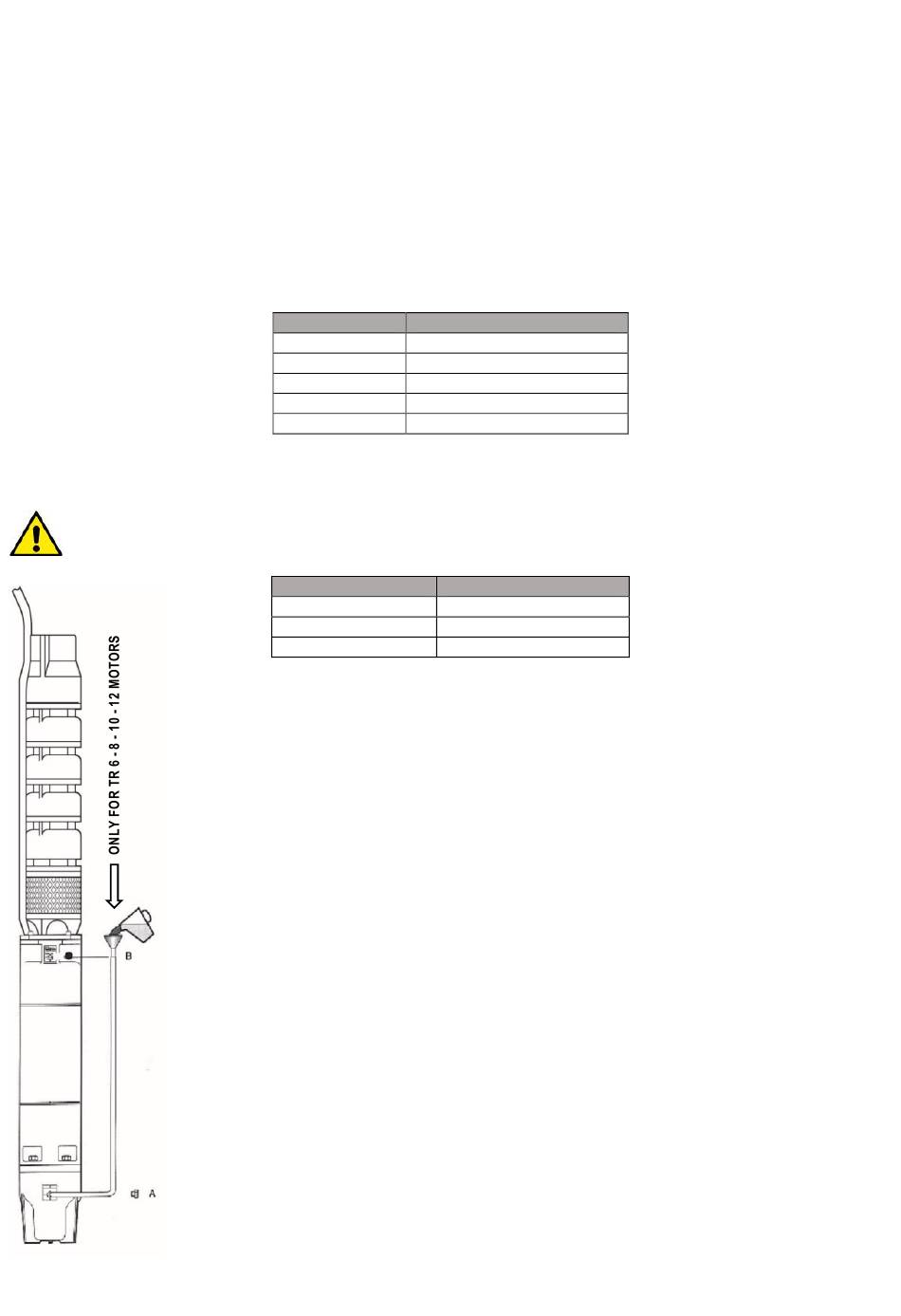

β) Ξεβιδώστε την τάπα πλήρωσης "A" και βιδώστε στη θέση της το εξάρτημα που φέρει κάνουλα και χωνί, που θα
βρείτε στα παρελκόμενα του κινητήρα.
γ) Ξεβιδώστε την τάπα της βαλβίδας εξαέρωσης "B" για να απομακρυνθεί ο αέρας που μπορεί να υπάρχει μέσα στον
κινητήρα.
δ) Κρατώντας το χωνί ψηλότερα από τη βαλβίδα εξαέρωσης, χύστε καθαρό νερό μέχρι να αρχίσει να εκρέει από την
υπόψη βαλβίδα το μίγμα, που υπάρχει μέσα στον κινητήρα.
ε) Στο σημείο αυτό διακόψτε την εισαγωγή νερού, ξαναβιδώστε την τάπα της βαλβίδας "B", αφαιρέστε το εξάρτημα
και ξαναβιδώστε την τάπα "A".
Η ηλεκτροκίνητη αντλία δεν πρέπει να λειτουργεί χωρίς υγρό, δεδομένου ότι τα ρουλεμάν της λιπαίνονται από το
αντλούμενο υγρό. Απαγορεύεται αυστηρά η λειτουργία χωρίς υγρό, ακόμα και για σύντομα χρονικά διαστήματα, γιατί
θα γίνει σοβαρή ζημιά. Η ηλεκτροκίνητη αντλία δεν πρέπει να εδράζεται στον πυθμένα του φρεατίου γιατί θα
συσσωρευτεί άμμος γύρω από τον κινητήρα, με επακόλουθο τη σημαντική μείωση της ψύξης και το κάψιμο των
τυλιγμάτων.
Ελέγξτε τη σύσφιξη καλωδίων τροφοδοσίας στους ακροδέκτες του πίνακα ελέγχου και βεβαιωθείτε πως τα ρελέ
θερμικής προστασίας είναι σωστά σε σχέση με την καταναλισκόμενη ισχύ της πινακίδας. Πριν κατεβάσετε την
αντλητική μονάδα, αποσυνδέστε το συγκρότημα από το δίκτυο.
Συνιστούμε να συγκρατήσετε γερά το απομακρυσμένο σημείο του καλωδίου για να μην πέσει στο φρεάτιο. Στη
συνέχεια κατεβάστε την ηλεκτροκίνητη αντλία μέσω των δύο ελασμάτων έδρασης που θα χρησιμοποιήσετε
εναλλακτικά στη σωλήνωση.
Ακολουθήστε την παρακάτω διαδικασία:
α) Συνδέστε το πρώτο τμήμα της σωλήνωσης στο στόμιο κατάθλιψης της αντλίας αφού στερεώσετε ένα έλασμα
ΕΙΚ. 7
ΕΛΛΗΝΙΚΑ
Κινητήρας Ροπή σύσφιξης
4"
6"
8"
10"
12"
Ø συγκρότημα
6"
8"
10"-12"-14"
57
18Nm
60 Nm
140 Nm
200 Nm
140 Nm
Μέγ. μήκος L
3,3 m
3,5 m
4,0 m
