Página 1 16.5 kg 3328300 300 m 19.3 kg 3329275 275 m 17.9 kg 3328400 400 m 24.9 kg 3329300 300 m 19.3 kg 3328500 500 m 30.5 kg 3329400 400 m 24.9 kg 3329500 500 m 30.5 kg © 3M 2020...
Página 2 All manuals and user guides at all-guides.com...
Página 3 All manuals and user guides at all-guides.com...
Página 4 All manuals and user guides at all-guides.com...
Página 5 All manuals and user guides at all-guides.com...
Página 6 WARNING Anchorage Strength Required Avoid descending into electrical, thermal, 1406 kg (3100 lbs) chemical or other hazards. Use only the rope provided by 3M as part of this system. See User Manual for additional information. 9510146 Rev. E...
Página 7: Safety Information
Avoid surfaces and objects that can damage the user or equipment. Ensure there is adequate fall clearance when working at height. Never modify or alter your fall protection equipment. Only 3M or parties authorized in writing by 3M may make repairs to the equipment.
Página 8: Product Description

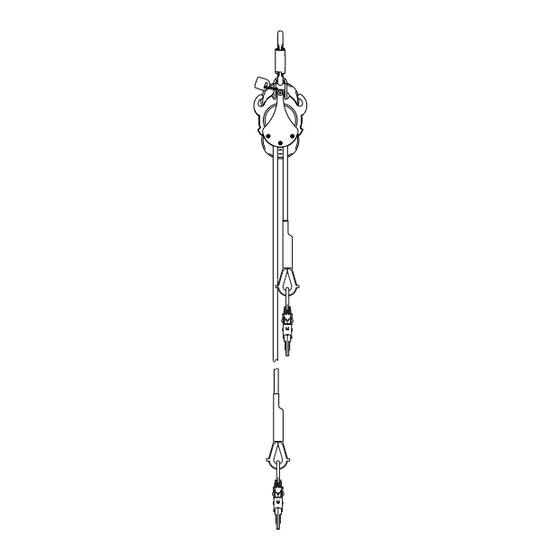

PRODUCT DESCRIPTION: Figure 1 illustrates the 3M™ DBI-SALA® Rollgliss™ R550 Rescue & Escape Device (R550 Device). The R550 Device is a rescue device that is intended to lower one or two people simultaneously from an elevated height to a lower level in a rescue situation.
Página 9: Performance Specifications
All manuals and user guides at all-guides.com Table 1 – Specifications Performance Specifications: Minimum Descent Load: 59 kg (130 lb.) 1 Person: 500 m when system length permits Maximum Allowed Descent Height: 2 Persons: 175 m when system length permits 1 Person: 0.6 m/s - 0.9 m/s Nominal Descent Speed: 2 Persons: 0.6 m/s - 1.2 m/s...
Página 10 AFTER A FALL: If the R550 Rescue & Escape Device is subjected to the forces of arresting a fall, it must be removed from service immediately, clearly marked “DO NOT USE”, and then either destroyed or forwarded to 3M for replacement or repair.
Página 11: Making Connections
3M connectors (snap hooks and carabiners) are designed to be used only as specified in each product’s user’s instructions. See Figure 4 for examples of inappropriate connections. Do not connect snap hooks and carabiners: To a D-ring to which another connector is attached.
Página 12 R550 Device to a Fixed Ladder: See Figure 7 for an example of attachment of the R550 Descender to the rungs of a fixed ladder using a 3M Ladder Bracket accessory. The R550 Device mounts on the Ladder Bracket by fitting the lower eye of the R550 over the pin on the Ladder Bracket and inserting the Ball Lock Pin through mounting holes in the R550 Anchor Loop and Ladder Bracket.
Página 13 All manuals and user guides at all-guides.com Prepare the Lifeline for Descent: Prior to descent, the section of lifeline between the user and the R550 Device must be tightened to remove any slack. Tighten the lifeline by pulling on the free end of the rope until slack between the user and R550 Device is removed.
Página 14 All manuals and user guides at all-guides.com grasping the free end of the lifeline (see Figure 10). Bend your knees to prepare for landing. After landing, disconnect the lifeline from the body support. Record all descents in the Descent Log (Table 3). The R550 Rescue &...
Página 15: Storage And Transport
Remove the foil bag before placing the the new packet in the case. SERvIcE: Only 3M or parties authorized in writing by 3M may make repairs to this equipment. If the R550 Device has been subject to fall force or if inspection reveals an unsafe or defective condition, remove the system from service and destroy.
Página 16 Read all user instructions. Temperature usage range: -40°C to +60°C Avoid descending into electrical, thermal, chemical, or other hazards. Use only the rope provided by 3M as part of this system. See User Manual for additional information. Connect the R550 Device to an anchorage.
Página 17 All manuals and user guides at all-guides.com Table 2 – Inspection and Maintenance Log Inspection Date: Inspected By: Component: Inspection: User Competent (See Section 2 for Inspection Frequency) Person R550 Device Inspect for loose fasteners and bent or damaged parts. (Figure 2) Inspect the Housing Assembly (A), Rope Sheave (B), Anchor Loop (D), Thimble (F), and Rescue Hub (H) for distortion, cracks, or other damage.
Página 18 All manuals and user guides at all-guides.com Table 3 – Descent Log Serial Number(s): Date Purchased: Model Number: Date of First Use: Date Descent Weight Descent Distance Cumulative Descent Distance Total of Descent Distances at left since last Service Date (below). 1.
Página 19: Bezpečnostní Informace
Nesprávné použití tohoto systému může mít za následek vážný úraz či úmrtí. Pro správný výběr, provoz, instalaci, údržbu a servis nahlédněte do této uživatelské příručky a všech doporučení výrobce, obraťte se na svého nadřízeného nebo kontaktujte technický servis 3M. •...
Página 20: Popis Produktu
údržby (tabulka 2) na zadní straně tohoto návodu. POPIS PRODUKTU: Obrázek 1 znázorňuje záchranné a únikové zařízení 3M™ DBI-SALA® Rollgliss™ (zařízení R550). Zařízení R550 je určeno ke spouštění jedné nebo dvou osob zároveň z výšky na nižší úroveň v nouzové situaci.
Página 21 All manuals and user guides at all-guides.com Tabulka 1 – Specifikace Výkonové specifikace: Minimální zatížení při sestupu: 59 kg (130 lb.) 1 osoba: 500 m – když to dovoluje délka systému Maximální povolená výška sestupu: 2 osoby: 175 m – když to dovoluje délka systému 1 osoba: 0,6 m/s –...
Página 22 že se jejich uzavírací ústrojí budou náhodně otevírat bez ohledu na to, jakým směrem jsou orientována. V případě dotazů týkajících se kompatibility se obraťte na společnost 3M. Spojky (háky, karabiny a úchyty ve tvaru D) musí být schopné odolat zatížení alespoň 22,2 kN (5000 lbf). Spojky musí...
Página 23 Nepoužívejte nekompatibilní vybavení. Ujistěte se, že jsou všechny spojky zcela uzavřeny a uzamčeny. Spojky 3M (háky s pojistným perem a karabiny) jsou navrženy pro používání pouze způsobem, který je uveden v uživatelských příručkách k jednotlivým výrobkům. Na obrázku 4 jsou uvedeny příklady chybných připojení. Nepřipojujte háky s pojistným perem a karabiny:...
Página 24 Připojení zařízení R550 k pevnému žebříku: Na obrázku 7 je příklad připojení zařízení R550 Descender k příčkám pevného žebříku pomocí držáku žebříku 3M Ladder Bracket. Zařízení R550 se připevňuje na držák žebříku tak, že spodní oko zařízení R550 nasadíte na čep na držáku žebříku a vložíte kulový pojistný čep skrze montážní...
Página 25 All manuals and user guides at all-guides.com Připravte záchytné lano na sestup: Před sestupem je nutné dotáhnout část záchytného lana mezi uživatelem a zařízením R550 a odstranit prověšení. Dotahujte záchytné lano zatažením za volný konec lana, dokud nebude prověšení mezi uživatelem a zařízením R550 odstraněno. Jakmile je záchytné lano napnuté, pevně podržte volný konec záchytného lana, dokud nebude zahájen sestup.
Página 26 části „Protokol o kontrole a údržbě“ (tabulka 2). 5.2 ZÁVADY: Jestliže kontrola odhalí nebezpečný nebo vadný stav spojky 3M nebo se vyskytnou jakékoli pochybnosti o jejím stavu z hlediska bezpečného použití, ihned ji vyřaďte zařízení R550 z provozu a označte „NEPOUŽÍVAT“. Zařízení nikdy sami neopravujte.
Página 27 Před umístěním nového balíčku do pouzdra odstraňte igelitový sáček. SERVIS: Opravy tohoto zařízení smí provádět pouze společnost 3M nebo třetí strany s písemným oprávněním. Pokud bylo zařízení R550 vystaveno působení pádu nebo kontrola odhalí nebezpečný či vadný stav, okamžitě ji vyřaďte a znehodnoťte.
Página 28 Rozsah teplot pro použití: –40 °C až +60 °C Vyhněte se sestupu do míst, kde budete vystaveni elektrickému, tepelnému, chemickému nebo jinému nebezpečí. Používejte pouze lano dodané společností 3M jako součást tohoto systému. Další informace naleznete v uživatelské příručce. Připojte zařízení R550 k ukotvení.
Página 29 All manuals and user guides at all-guides.com Tabulka 2 – Deník kontrol a údržby Datum kontroly: Kontrolu provedl(a): Součást: Kontrola: Uživatel Kompetentní (Viz Četnost kontrol v kapitole 2) osoba Zařízení R550 Zkontrolujte, zda nejsou uvolněné upevňovací prvky a ohnuté nebo (obr.
Página 30 All manuals and user guides at all-guides.com Tabulka 3 – Protokol sestupu Sériová čísla: Datum nákupu: Číslo modelu: Datum prvního použití: Datum Hmotnost při Vzdálenost sestupu Kumulativní vzdálenost sestupu sestupu Součet vzdáleností sestupu vlevo od posledního data servisu (níže). 1. Přiřaďte odpovídající váhový limit v tabulce nejvyšší 2.
Página 31 – Kombinationer med visse delsystemer og komponenter kan forstyrre driften af dette udstyr; brug kun kompatible forbindelser; rådfør dig med 3M, før du bruger dette udstyr sammen med andre komponenter eller delsystemer end dem, der er beskrevet i brugsanvisningen –...
Página 32 (tabel 2) på bagsiden af denne brugervejledning. PRODUKTBESKRIVELSE: Figur 1 viser 3M™ DBI-SALA® Rollgliss™ Rednings- og evakueringsudstyr R550 (R550-anordningen). R550-anordningen er et stykke redningsudstyr, der er beregnet til at fire en eller to personer ned samtidigt fra en højtliggende placering til et lavere niveau under en redningssituation.
Página 33 All manuals and user guides at all-guides.com Tabel 1 – Specifikationer Ydeevnespecifikationer: Mindste nedfiringsbelastning: 59 kg (130 lb.) 1 person: 500 m, når systemets længde tillader det Maksimal tilladt nedfiringshøjde: 2 personer: 175 m, når systemets længde tillader det 1 person: 0,6-0,9 m/s Nominel nedfiringshastighed: 2 personer: 0,6-1,2 m/s Det maksimale antal på...
Página 34 Farekilder kan omfatte, men er ikke begrænset til: varme, kemikalier, korrosive miljøer, højspændingsledninger, eksplosive eller giftige gasser, kørende maskineri, skarpe kanter eller overliggende materialer, som kan falde ned og ramme brugeren eller anordningen. Du kan få flere oplysninger hos 3M's tekniske service.
Página 35 Sørg for, at alle sammenkoblinger er kompatible i størrelse, form og styrke. Anvend ikke udstyr, der ikke er kompatibelt. Sørg for, at alle konnektorer er helt lukkede og låste. 3M-konnektorer (snapkroge og karabinhager) er udelukkende konstrueret til brug som specificeret i hvert produkts brugsanvisning. Se figur 4 for eksempler på forkerte sammenkoblinger. Tilslut ikke snapkroge og karabinhager: Til en D-ring, som en anden konnektor er fastgjort til.
Página 36 Tag anordningen ud af drift, og destruer den, eller kontakt 3M med henblik på udskiftning eller reparation. REDNINGSANVENDELSE: Rednings- og evakueringsudstyr R550 kan anvendes til redning efter følgende metoder: Anvend ikke et kropsbælte sammen med dette udstyr.
Página 37 All manuals and user guides at all-guides.com Klargør livlinen til nedfiring: Inden nedfiringen påbegyndes, skal livlinedelen mellem brugeren og R550-anordningen strammes for at undgå, at livlinen bliver slap. Livlinen strammes ved at trække i rebets frie ende, indtil rebet mellem brugeren og R550-anordningen er helt stramt. Når livlinen er stram, skal du holde godt fast i den frie ende af livlinen, indtil nedfiringen startes.
Página 38: Efter En Redning
All manuals and user guides at all-guides.com Nedfiring til sikkerhed: Slip livlinens frie ende for at starte nedfiringen. Nedfiringshastigheden styres automatisk af centrifugalbremsen på R550-anordningen til en hastighed beskrevet i tabel 1. Nedfiringen kan afbrydes ved at gribe fat om livlinens frie ende og holde godt fast (se figur 10). Bøj knæene for at være forberedt på landing. Kobl livlinen fra kropsselen efter landing.
Página 39 Fjern folieposen, før den nye pakke placeres i beholderen. SERVICE: Kun 3M eller parter med skriftlig bemyndigelse fra 3M må foretage reparationer på dette udstyr. Hvis R550-anordningen har været udsat for faldkraft, eller hvis en inspektion afslører usikre eller defekte tilstande, skal systemet tages ud af drift og destrueres.
Página 40 Temperaturanvendelsesområde: -40 °C til +60 °C Undgå nedfiring i strømførende, varmeledende eller kemiske miljøer eller i andre faresituationer. Anvend kun det reb, der er leveret af 3M som en del af dette system. Se brugervejledningen for yderligere oplysninger. Fastgør R550-anordningen til en forankring.
Página 41 All manuals and user guides at all-guides.com Tabel 2 – Inspektions- og vedligeholdelseslog Inspektionsdato: Inspiceret af: Komponent: Inspektion: Bruger Kompetent (Se afsnit 2 for inspektionshyppighed) person R550-anordning Efterse udstyret for løse fastgørelseselementer og bøjede eller (figur 2) beskadigede dele. Undersøg huset (A), tovskiven (B), forankringsløkken (D), kovsen (F) og redningsnavet (H) for vrid, revner eller anden beskadigelse. Hvis R550-anordningen opbevares i en fugtbestandig beholder, skal du inspicere fugtighedsmåleren på ydersiden af beholderen (se figur 12). Hvis fugtighedsmåleren viser en måling på 60 eller højere (skiveindikator): (1) Åbn beholderen, og inspicer R550-anordningen i henhold til de resterende trin. (2) Vedligehold beholderen som beskrevet i afsnit 6.1. Sørg for, at livlinen (C) kan trækkes gnidningsfrit gennem anordningen. Inspicer hele rebet for snit, brændemærker, stærkt afslebne områder og ekstrem slitage. Inspicer karabinhagen (E) og snapkrogene (G) for beskadigelse, korrosion ...
Página 42 All manuals and user guides at all-guides.com Tabel 3 – nedfiringslog Serienummer/-numre: Købsdato: Modelnummer: Dato for første anvendelse: Dato Nedfiringsvægt Nedfiringsafstand Kumulativ nedfiringsafstand Samlet nedfiringsafstand tilbage siden sidste servicedato (nedenfor). 1. Sammenlign den største kumulative nedfirede vægt i loggen 2. Hvis den kumulative nedfiringsafstand herover med den passende vægtgrænse i tabellen herunder beregnet herover svarer til eller for at fastlægge den tilladte maksimale nedfiringsafstand.
Página 43: Sicherheitshinweise
Oberflächen und Gegenstände vermeiden, die dem Benutzer oder der Ausrüstung schaden könnten. Stellen Sie bei Arbeiten in der Höhe einen angemessenen Fallraum sicher. Niemals versuchen, die Absturzsicherung zu modifizieren. Nur 3M oder Dritte, die hierzu schriftlich von 3M autorisiert sind, dürfen Reparaturen an der Ausrüstung vornehmen.
Página 44 Inspektions- und Wartungsprotokoll (Tabelle 2) am Ende dieses Handbuchs. PRODUKTBESCHREIBUNG: Abbildung 1 zeigt das 3M™ DBI-SALA® Rollgliss™ R550 Rettungs- und Fluchtgerät (R550-Gerät). Das R550-Gerät ist ein Rettungsgerät, mit dem in einer Rettungssituation ein oder zwei Personen gleichzeitig von einer erhöhten Höhe auf ein niedrigeres Niveau abgesenkt werden können.
Página 45 All manuals and user guides at all-guides.com Tabelle 1 – Spezifikationen Leistungsspezifikationen: Mindestgewicht für Abstieg: 59 kg (130 lb) 1 Person: 500 m, sofern die Systemlänge dies zulässt Maximal zulässige Abstiegshöhe: 2 Personen: 175 m, sofern die Systemlänge dies zulässt 1 Person: 60 bis 90 cm/s Nominelle Abstiegsgeschwindigkeit: 2 Personen: 60 bis 120 cm/s...
Página 46: Systemanforderungen
Größe und Form so konzipiert sind, dass sie zusammenarbeiten, ohne dass sich ihre Verschlussmechanismen versehentlich öffnen, unabhängig davon, wie sie ausgerichtet sind. Kontaktieren Sie 3M, wenn Sie Fragen zur Kompatibilität haben. Steckverbinder (Haken, Karabiner und D-Ringe) müssen mindestens 22,2 kN (5.000 lbs) tragen. Verbindungselemente müssen mit der Verankerung oder anderen Systemkomponenten kompatibel sein.
Página 47 Größe, Form und Stärke kompatibel sind. Verwenden Sie keine Ausrüstung, die nicht kompatibel ist. Vergewissern Sie sich, dass alle Verbindungselemente vollständig geschlossen und verriegelt sind. Verbindungselemente von 3M (Schnapphaken und Karabiner) dürfen nur wie in der Bedienungsanleitung des jeweiligen Produktes angegeben verwendet werden. Abbildung 4 zeigt Beispiele für falsche Verbindungen. Schnapphaken und Karabiner dürfen nicht wie folgt befestigt werden: An einer Auffangöse, an der ein anderes Verbindungselement befestigt ist.
Página 48 Zustand ergibt oder wenn das Gerät die maximale Abstiegsenergie überschreitet, darf das Gerät nicht verwendet werden. Nehmen Sie das Gerät außer Betrieb und zerstören Sie es, oder kontaktieren Sie 3M für einen Ersatz oder eine Reparatur.
Página 49 All manuals and user guides at all-guides.com EINZELPERSONENFLUCHT OHNE HILFE: Die Vorgehensweise für einen Abstieg ohne Hilfe mit dem R550-Rettungs- und Fluchtgerät ist folgende: An einem Ganzkörperauffanggurt oder einer anderen Körperunterstützung (Abbildung 8): Mit dem R550-Gerät muss ein Auffanggurt oder eine andere Vorrichtung zum Auffangen des Benutzers verwendet werden. Verwenden Sie mit diesem Gerät keinen Haltegurt.
Página 50 All manuals and user guides at all-guides.com Tabelle 1: Hebeentfernungen bei einem einzelnen Akku in beliebiger Richtung für eine Bohrmaschine DeWalt 18V (Modell DCD990M2) Untere Drehzahl Mittlere Drehzahl Hohe Drehzahl 100 kg Last 76 m* 76 m* 53 m* 141 kg Last 61 m* 46 m* N.
Página 51 Folie verpackt. Entfernen Sie die Folie, bevor Sie den neuen Beutel in das Gehäuse legen. SERVICE: Nur 3M oder Dritte, die hierzu von 3M schriftlich autorisiert sind, dürfen Reparaturen an diesem Equipment vornehmen. Wenn das R550-Gerät einen Sturz aufgefangen hat oder wenn bei der Inspektion ein unsicherer oder mangelhafter Zustand festgestellt wird, nehmen Sie den Auffanggurt außer Betrieb.
Página 52 Modellnummer Chargennummer Lesen Sie die Benutzeranweisungen. Temperaturbereich für die Anwendung: -40 °C bis +60 °C Vermeiden Sie Abstiege in elektrische, thermische, chemische oder andere Gefahrenbereiche. Verwenden Sie nur das von 3M für dieses System bereitgestellte Seil. Im Benutzerhandbuch finden Sie weitere Informationen. Befestigung des R550-Geräts an einer Verankerung. Bereiten Sie das Sicherungsseil vor. Verbinden Sie den Ganzkörperauffanggurt.
Página 53 All manuals and user guides at all-guides.com Tabelle 2 – Inspektions- und Wartungsprotokoll Inspektionsdatum: Inspiziert von: Komponente: Inspektion: Benutzer Sachkundiger (Siehe Abschnitt 2 für Inspektionshäufigkeit) R550-Gerät Kontrollieren Sie auf lockere Verbindungen und verbogene oder beschädigte (Abbildung 2) Teile. Überprüfen Sie die Gehäusebaugruppe (A), die Seilscheibe (B), die Ankerschlaufe (D), die Kausche (F) und die Rettungsnabe (H) auf Verformungen, Risse oder andere Schäden.
Página 54 All manuals and user guides at all-guides.com Tabelle 3 – Abstiegsprotokoll Seriennummer(n): Gekauft am: Modellnummer: Datum des ersten Einsatzes: Datum Abstiegsgewicht Abstiegsstrecke Kumulierte Abstiegsstrecke Summe der Abstiegsstrecken links seit dem letzten Kundendienstdatum (unten). 1. Ordnen Sie das größte oben erfasste Abstiegsgewicht der 2.
Página 55: Información De Seguridad
El empleo en cualquier otra aplicación, entre otras, la manipulación de material, actividades de recreo o deportivas, u otras actividades no descritas en las instrucciones para el usuario, no está aprobado por 3M y puede provocar lesiones graves o la muerte.
Página 56: Descripción Del Producto
DESCRIPCIÓN DEL PRODUCTO: La Figura 1 ilustra el dispositivo de rescate y escape 3M™ DBI-SALA® Rollgliss™ R550 (dispositivo R550). El dispositivo R550 es un dispositivo de rescate destinado a bajar a una o dos personas simultáneamente desde una altura elevada a un nivel inferior en una situación de rescate.
Página 57: Especificaciones De Rendimiento
All manuals and user guides at all-guides.com Tabla 1 – Especificaciones Especificaciones de rendimiento: Carga de descenso mínima: 59 kg (130 lb.) 1 persona: 500 m cuando lo permite la longitud del sistema Altura de descenso máxima permitida: 2 personas: 175 m cuando lo permite la longitud del sistema 1 persona: 0,6 m/s a 0,9 m/s Velocidad nominal de descenso: 2 personas: 0,6 m/s a 1,2 m/s...
Página 58: Aplicación Del Producto
Póngase en contacto con los servicios técnicos de 3M para obtener más aclaraciones.
Página 59: Realización De Conexiones
Asegúrese de que todos los conectores estén totalmente cerrados y bloqueados. Los conectores 3M (mosquetones con cierre automático y mosquetones) están diseñados para usarse solo como se indica en las instrucciones del usuario del producto. Consulte la Figura 4 para ver ejemplos de conexiones incorrectas. No conecte mosquetones con cierre automático o mosquetones:...
Página 60: Instalación
Conexión del dispositivo R550 a una escalera fija: Consulte la Figura 7 para ver un ejemplo de fijación del descendedor R550 a los peldaños de una escalera fija utilizando un accesorio de soporte de escalera 3M. El dispositivo R550 se monta en el soporte de la escalera colocando el ojo inferior del R550 sobre el pasador en el soporte de la escalera e insertando el pasador de bloqueo de bola a través de los orificios de montaje en el bucle de anclaje R550 y el soporte de la escalera.
Página 61: Rescate Con Asistencia Remota
All manuals and user guides at all-guides.com Prepare el cabo salvavidas para el descenso: Antes del descenso, la sección del cabo salvavidas entre el usuario y el dispositivo R550 debe apretarse para eliminar cualquier holgura. Apriete el cabo salvavidas tirando del extremo libre de la cuerda hasta que se retire el fragmento libre entre el usuario y el dispositivo R550.
Página 62: Rescate Y Escape Simultáneos
All manuals and user guides at all-guides.com Descender de manera segura: Suelte el extremo libre del cabo salvavidas para comenzar el descenso. La velocidad de descenso se controlará automáticamente a una velocidad descrita en la Tabla 1 con el freno centrífugo del dispositivo R550. El descenso puede interrumpirse agarrando firmemente el extremo libre del cabo salvavidas (consulte la Figura 10).
Página 63 SERVICIO: Solo 3M o las organizaciones autorizadas por escrito por 3M pueden reparar este equipo. Si el dispositivo R550 ha sido sometido a una fuerza de caída o si la inspección revela una condición insegura o defectuosa, retire el sistema del servicio y destrúyalo.
Página 64 Evite descender a lugares donde existan peligros eléctricos, térmicos, químicos o de otro tipo. Utilice únicamente la cuerda suministrada por 3M como parte de este sistema. Consulte el manual del usuario para obtener más información. Conecte el dispositivo R550 a un anclaje.
Página 65 All manuals and user guides at all-guides.com Tabla 2: Registro de inspección y mantenimiento Fecha de la inspección: Inspeccionado por: Componente: Inspección: Usuario Persona (Consulte el apartado 2 para conocer la frecuencia de las inspecciones.) competente Dispositivo R550 Compruebe que no haya pernos sueltos ni piezas dobladas o dañadas. (Figura 2) Inspeccione el conjunto de la carcasa (A), la polea del cable (B), el bucle de anclaje (D), el guardacabos (F) y el cubo de rescate (H) en busca de...
Página 66: Mantenimiento
All manuals and user guides at all-guides.com Tabla 3 - Registro de descensos Números de serie: Fecha de compra: Número de modelo: Fecha del primer uso: Fecha Peso de descenso Distancia de Distancia de descenso acumulada descenso Total de distancias de descenso a la izquierda desde la última fecha de servicio (abajo).
Página 67: Consignes De Sécurité
Toute utilisation pour d’autres applications, y compris, mais sans s’y limiter, la manutention de matériaux, des activités de loisirs ou sportives, ou d’autres activités non décrites dans les instructions d’utilisateurs, n’est pas approuvée par 3M et pourrait entraîner des blessures graves ou mortelles.
Página 68: Description Du Produit
DESCRIPTION DU PRODUIT : La figure 1 illustre le dispositif de sauvetage et d’évacuation R550 Rollgliss™ (dispositif R550) de 3M™ DBI-SALA®. Le dispositif de sauvetage et d’évacuation R550 est conçu pour abaisser une ou deux personnes simultanément depuis une hauteur élevée vers un niveau inférieur dans une situation de sauvetage.
Página 69: Spécifications De Performance
All manuals and user guides at all-guides.com Tableau 1 – Caractéristiques Spécifications de performance : Charge minimale de descente : 59 kg (130 lb) 1 personne : 500 m si la longueur du système le permet Hauteur de descente maximale : 2 personnes : 175 m si la longueur du système le permet 1 personne : 0,6 à...
Página 70: Type D'utilisation
APRÈS UNE CHUTE : Si le dispositif de sauvetage et d’évacuation R550 est soumis aux forces exercées par l’arrêt d’une chute, il doit immédiatement être mis hors service, porter clairement la mention « NE PAS UTILISER », puis être détruit ou envoyé à 3M pour son remplacement ou sa réparation.
Página 71 équipement qui ne serait pas compatible. Vérifier que tous les connecteurs sont bien fermés et verrouillés. Les connecteurs 3M (crochets-mousquetons et mousquetons) sont destinés à être utilisés uniquement selon les instructions utilisateur de chacun des produits. La figure 4 montre quelques exemples de raccords inappropriés. Ne pas connecter les crochets- mousquetons et les mousquetons : à...
Página 72: Avant Chaque Utilisation
(voir Tableau 1). Ne pas utiliser le dispositif si l’inspection révèle un état dangereux ou défectueux, ou si le dispositif dépasse la cote énergétique de descente maximale. Mettre le dispositif hors service et le détruire, ou contacter 3M pour effectuer une réparation ou un remplacement.
Página 73 All manuals and user guides at all-guides.com Préparation de la ligne de vie pour la descente : Avant la descente, tendre la section de la ligne de vie entre l’utilisateur et le dispositif R550 pour empêcher tout relâchement. Pour la tendre, tirer sur l’extrémité libre de la corde jusqu’à ce qu’il n’y ait plus aucun mou entre l’utilisateur et le dispositif R550.
Página 74: Après Un Sauvetage
All manuals and user guides at all-guides.com genoux et se préparer à atterrir. Une fois au sol, décrocher la ligne de vie du harnais de maintien. Consigner toutes les descentes dans le journal des descentes (Tableau 3). Le dispositif de sauvetage et d’évacuation R550 peut chauffer pendant l’utilisation et provoquer des blessures à l’utilisateur s’il est amené...
Página 75 Retirer le sachet avant de placer le nouvel absorbeur dans l’étui. RÉVISION : seule la société 3M ou les parties agréées par écrit par 3M peuvent réparer cet équipement. Si le dispositif R550 a été soumis à une force antichute ou si l’inspection révèle un état dangereux ou défectueux, mettre le système hors service et le détruire.
Página 76 Éviter de descendre vers ou à proximité des sources de chaleur, de courant électrique, chimiques, ou autres dangers. Utiliser uniquement la corde fournie par 3M avec ce système. Se reporter au manuel de l’utilisateur pour plus d’informations. Connecter le dispositif R550 à un ancrage.
Página 77 All manuals and user guides at all-guides.com Tableau 2 – Journal d’inspection et d’entretien Date d’inspection : Inspection par : Composant : Inspection : Utilisateur Personne (Voir la section 2 pour la Fréquence des inspections) compétente Dispositif R550 Vérifier que les fixations ne sont pas desserrées et que les pièces ne sont ni (Figure 2) endommagées ni tordues.
Página 78: Poids De Descente
All manuals and user guides at all-guides.com Tableau 3 – Journal des descentes Numéro(s) de série : Date d’achat : Numéro de modèle : Date de la première utilisation : Date Poids de descente Distance de descente Distance de descente cumulative Total des distances de descente restantes depuis la dernière date d’intervention (ci-dessous).
Página 79 ,‫. שימוש לא נכון בהתקן זה עלול לגרום פציעה קשה ואף מוות. לצורך בחירה, תפעול‬Pre-Engineered Rescue ‫ההרכבה והתפעול הבטיחותיים של המערכת‬ .3M ‫הרכבה, תחזוקה ושירות נכונים יש לעיין בהוראות אלו ובכל המלצות היצרן, לפנות לממונה עליך או ליצור קשר עם מחלקת השירות הטכני של‬...
Página 80 All manuals and user guides at all-guides.com .‫לפני התקנת ציוד זה והשימוש בו, רשום את פרטי הזיהוי של המוצר מהתווית המזהה ביומן הבדיקות והתחזוקה (טבלה 2) בצידו האחורי של מדריך זה‬ :‫תיאור מוצר‬ ‫ הוא התקן חילוץ שמיועד להוריד אדם אחד או שני‬R550 ‫). התקן‬R550 ‫3 (התקן‬M™ DBI-SALA® Rollgliss™ R550 ‫באיור 1 מוצג התקן החילוץ והמילוט‬ .‫אנשים...
Página 81 All manuals and user guides at all-guides.com ‫מפר‬ ‫טבט‬ ‫ט‬ ‫הלבט‬ :‫מפר י היצוע‬ ‫95 ק"ג‬ :‫עומס ירידב מינימלי‬ ‫אדם אחד: 005 מ' אם אורך המערכת מאפשר זאת‬ :‫גוהב ירידב מרהי מותר‬ ‫2 אנשים: 571 מ' אם אורך המערכת מאפשר זאת‬ ‫אדם...
Página 82 All manuals and user guides at all-guides.com ‫יישום המוצר‬ ‫ מיועד להוריד אדם אחד או שני אנשים בו זמנית מגובה רב לגובה נמוך יותר, במצבי חילוץ. בעזרת ההתקן, ניתן להוריד‬R550 ‫מטרה: התקן החילוץ והמילוט‬ ,‫אנשים רבים, אחד אחרי השני. במהלך הירידה, מהירות הירידה מוגבלת באופן אוטומטי. הדגמים המצוידים בהגה ידני מאפשרים להרים אנשים למרחק קצר‬ .' ‫במטרה...
Página 83 All manuals and user guides at all-guides.com ‫ביצוע החיבורים: קרסים קפיציים וקרבינות שבהם נעשה שימוש ביחד עם ציוד זה מוכרחים להיות בעלי נעילה עצמית. ודא שכל החיבורים תואמים‬ .‫בגודלם, בצורתם ובחוזקם. אין להשתמש בציוד שאינו תואם. ודא שכל המחברים סגורים ונעולים היטב‬ ‫3 (קרסים...
Página 84 All manuals and user guides at all-guides.com ‫התקנה‬ ‫. אדם מוסמך חייב לאשר שההתקנה עומדת‬ ‫ חייבת להתבצע בפיקוח של אדם מוסמך‬Rollgliss™ R550 ‫ההתקנה של התקן החילוץ והמילוט‬ .‫בקריטריונים של עיגון מאושר או מסוגלת לשאת את הכוחות הפוטנציאליים העלולים להיווצר במהלך נפילה‬ ‫...
Página 85 All manuals and user guides at all-guides.com .)A( ‫להאטה או עצירת הירידה, אחז בחוזקה בקצה החופשי של חבל החילוץ‬ .)A( ‫) ואחוז בחוזקה בקצה החופשי של חבל החילוץ‬B( ‫על מנת לאפשר שליטה נוספת בירידה, היעזר באוזן‬ ‫). כפוף את הברכיים‬C( ‫) ויתדות הזיזים‬B( ‫) בעזרת האוזן‬A( ‫על מנת למנוע ירידה בטעות, יש לאבטח את הקצה החופשי של חבל החילוץ‬ .‫כהכנה...
Página 86 All manuals and user guides at all-guides.com ‫ירידה אל הנפגע: במצבים שהנפגע נמצא תלוי מתת-המערכת לבלימת נפילה הקיימת שלו, המחלץ יצטרך לרדת למקום הימצאו של הנפגע כדי להעניק‬ ."‫סיוע. התקרב לנפגע בהתאם לשלבים בסעיף 2.4 - "מילוט ללא סיוע של אדם יחיד‬ ‫כשמגיעים...
Página 87 )‫ (ציוד חשמלי ואלקטרוני‬EEE ‫אל תשליך את המוצר שלך כפסולת עירונית לא ממוינת. סמל פח האשפה עם סימן האיקס מציין שיש לסלק כל‬ .‫3 המקומי שלך לקבלת מידע נוסף‬M ‫על פי החוק המקומי באמצעות מערכות החזרה ואיסוף זמינות. צור קשר עם הסוכן שלך או עם נציג‬ http://www.3M.com/FallProtection/RFID :‫לקבלת מידע נוסף, בקר באתר שלנו‬...
Página 88 All manuals and user guides at all-guides.com ‫תוויות‬ :‫. יש להחליף את התוויות שמוצמדות אליו אם הן אינן קריאות לגמרי. להלן המידע המוצג בכל אחת מהתוויות‬R550 ‫באיור 51 מוצגות התוויות שמוצמדות אל התקן‬ .1 ‫עיין בטבלה‬ .5 ‫עיין בסעיף‬ )‫מועד ייצור (שנה/חודש‬ )‫אורך...
Página 89 All manuals and user guides at all-guides.com ‫טבלה 2 - יומן בדיקה ותחזוקה‬ :‫נבדק על-ידי‬ :‫תאריך בדיקה‬ ‫אדם מוסמך‬ ‫משתמש‬ :‫בדיקה‬ :‫רכיב‬ )‫(עיין בסעיף 2 למידע על תדירות הבדיקות‬ .‫ודא שאין מהדקים רופפים וחלקים מעוקמים או פגומים‬ R550 ‫התקן‬ )2 ‫(איור‬ ‫) והגה‬F( ‫), האצבעון‬D( ‫), לולאת...
Página 90 All manuals and user guides at all-guides.com ‫טבלה 3 - יומן ירידה‬ :‫תאריך רכישה‬ :‫מספרים סידוריים‬ :‫תאריך שימוש ראשון‬ :‫מספר דגם‬ ‫מרחק ירידה מצטבר‬ ‫מרחק ירידה‬ ‫משקל בירידה‬ ‫תאריך‬ .)‫סך כל מרחקי הירידה משמאל מאז תאריך הטיפול האחרון (להלן‬ ‫2. אם מרחק הירידה המצטבר שהתקבל למעלה הינו שווה או‬ ‫1.
Página 91: Informazioni Sulla Sicurezza
L’utilizzo per qualsiasi altra applicazione incluse, ma non solo, manipolazione di materiale, attività correlate ricreative o sportive oppure altre attività non descritte nelle istruzioni per l’utente, non è approvato da 3M e può causare gravi lesioni personali o morte. Il presente sistema deve essere utilizzato esclusivamente da utenti addestrati nelle applicazioni relative all’ambito di lavoro.
Página 92: Descrizione Del Prodotto
DESCRIZIONE DEL PRODOTTO: La Figura 1 illustra il Dispositivo di salvataggio e fuga Rollgliss™ R550 DBI-SALA® di 3M™ (Dispositivo R550). L'R550 è un dispositivo di salvataggio che consente la discesa contemporanea di una o due persone da un’altezza elevata a un livello inferiore in una situazione di salvataggio.
Página 93 All manuals and user guides at all-guides.com Tabella 1 – Specifiche Specifiche delle prestazioni: Carico minimo per la discesa: 59 kg (130 libre) 1 persona: 500 m, se la lunghezza del sistema lo permette Altezza massima di discesa consentita: 2 persone: 175 m, se la lunghezza del sistema lo permette 1 persona: 0,6 m/s - 0,9 m/s Velocità...
Página 94 Contattare l'assistenza tecnica 3M per ulteriori chiarimenti. BORDI TAGLIENTI: Evitare di utilizzare questa attrezzatura in cui i componenti del sistema entrano in contatto o raschiano contro bordi taglienti esposti e superfici abrasive.
Página 95: Realizzazione Dei Collegamenti
Assicurarsi che tutti i connettori siano completamenti chiusi e bloccati. I connettori 3M (ganci a doppia leva e moschettoni) sono progettati solo per l’utilizzo specificato nelle istruzioni per l’utente di ciascun prodotto. Vedere la Figura 4 per esempi di collegamenti non appropriati. Non collegare i ganci doppia leva e i moschettoni come descritto: A un anello a D a cui è...
Página 96 Collegamento del Dispositivo R550 a una scala fissa: Vedere la Figura 7 per un esempio di collegamento del Discensore R550 ai pioli di una scala fissa utilizzando l'accessorio della staffa per scala 3M. Il Dispositivo R550 si monta sulla staffa della scala inserendo l'occhiello inferiore dell'R550 sopra il perno sulla staffa della scala e inserendo il perno sferico di bloccaggio attraverso i fori di fissaggio nell'anello di ancoraggio dell'R550 e nella staffa della scala.
Página 97 All manuals and user guides at all-guides.com Preparare la linea vita per la discesa: prima della discesa, è necessario stringere la sezione del cavo di sicurezza tra l’operatore e il Dispositivo R550 in modo da rimuovere eventuali allentamenti. Per stringere la linea vita tirare l’estremità libera della fune fino a eliminare eventuali allentamenti tra l’operatore e il Dispositivo R550.
Página 98 All manuals and user guides at all-guides.com La discesa può essere interrotta afferrando saldamente l'estremità libera della linea vita (vedere la Figura 10). Piegare le ginocchia per prepararsi all’atterraggio. Dopo l’atterraggio, sganciare la linea vita dal supporto per il corpo. Registrare tutte le discese nell’apposito Registro di discesa (Tabella 3).
Página 99 è avvolto in un sacchetto di carta stagnola. Rimuovere la stagnola prima di inserire il pacchetto nel contenitore. MANUTENZIONE: Solo 3M o i centri autorizzati per iscritto da 3M possono procedere alla riparazione di questa attrezzatura. Se il Dispositivo R550 è stato sottoposto a forza di caduta o in seguito a un’ispezione viene individuata una condizione di non sicurezza o difetto, ritirare il sistema dal servizio e distruggerlo.
Página 100 Evitare la discesa su componenti elettrici, termici o chimici o su altre fonti di pericolo. Utilizzare esclusivamente il cavo fornito da 3M insieme al sistema. Per ulteriori informazioni, consultare il manuale dell’operatore. Collegare il Dispositivo R550 a un punto di ancoraggio.
Página 101 All manuals and user guides at all-guides.com Tabella 2 - Registro di ispezione e manutenzione Data di ispezione: Ispezionato da: Componente: Ispezione: Operatore Persona (Consultare la Sezione 2 per la Frequenza delle ispezioni) competente Dispositivo R550 Verificare che il dispositivo non presenti fissaggi allentati e parti piegate o (Figura 2) danneggiate.
Página 102 All manuals and user guides at all-guides.com Tabella 3: Registro di discesa Numeri di serie: Data di acquisto: Numero modello: Data del primo utilizzo: Data Peso in discesa Distanza di discesa Distanza di discesa cumulativa Totale delle distanze di discesa a sinistra dall'ultima data di servizio (sotto).
Página 103: Saugos Informacija
Dirbdami dideliame aukštyje pasirūpinkite, kad būtų pakankamas laisvasis kritimo aukštis. Niekada nemodifikuokite ir nekeiskite savo apsaugos nuo kritimo įrangos. Šią įrangą gali taisyti tik „3M“ arba jos raštu įgalioti subjektai. Prieš naudodamiesi apsaugos nuo kritimo įranga pasirūpinkite, kad būtų parengtas gelbėjimo planas, pagal kurį būtų galima greitai išgelbėti, jeigu įvyktų...
Página 104: Gaminio Aprašas
žurnalą (2 lent.). GAMINIO APRAŠAS 1 pav. pavaizduotas „3M™ DBI-SALA® Rollgliss™“ gelbėjimo ir gelbėjimosi įtaisas R550 (įtaisas R550). Įtaisas R550 yra skirtas nuleisti vieną arba iš karto du asmenis iš aukščiau žemyn esant gelbėjimo situacijai. 2 pav. pavaizduoti įtaiso R550 komponentai. Komponentų specifikacijos pateiktos 1 lentelėje. Įtaiso R550 korpusą sudaro gaubto mechanizmas (A).
Página 105 All manuals and user guides at all-guides.com 1 lentelė – Specifikacijos Funkcionalumo specifikacijos Minimali nusileidimo apkrova: 59 kg (130 sv.) 1 asmuo: 500 m, kai užtenka sistemos ilgio Maksimalus leidžiamas nusileidimo aukštis: 2 asmenys: 175 m, kai užtenka sistemos ilgio 1 asmuo: 0,6–0,9 m/s Vardinis leidimosi greitis: 2 asmenys: 0,6–1,2 m/s Maksimalus nusileidimų...
Página 106 „Tikrinimo ir techninės priežiūros žurnale“. PO KRITIMO. Stabdymo jėgos paveiktu gelbėjimo ir gelbėjimosi įtaisu R550 toliau naudotis draudžiama, jį būtina aiškiai pažymėti užrašu NENAUDOTI, o vėliau sunaikinti arba perduoti 3M, kad pakeistų ar sutaisytų. SISTEMAI KELIAMI REIKALAVIMAI TVIRTINIMAS. Konstrukcija, prie kurios tvirtinamas gelbėjimo ir gelbėjimosi įtaisas R550, privalo atitikti 1 lentelėje apibrėžtas tvirtinimo specifikacijas.
Página 107 Nenaudokite nesuderintos įrangos. Pasirūpinkite, kad visos jungtys būtų iki galo uždarytos ir užfiksuotos. 3M jungtys (karabininiai kabliai ir karabinai) skirtos naudoti tik taip, kaip nurodyta kiekvieno gaminio naudojimo instrukcijoje. Netinkamų jungčių pavyzdžiai parodyti 4 pav. Nejunkite karabininių kablių ir karabinų: Prie jungiamojo žiedo, prie kurio jau prijungta kita jungtis.
Página 108 • Įtaiso R550 pritvirtinimas prie stacionariųjų kopėčių. Žr. 7 pav., kuriame pateikiamas pavyzdys, kaip tvirtinti nusileidimo įtaisą R550 prie stacionariųjų kopėčių skersinių naudojant 3M kopėčių laikytuvo priedą. Įtaisas R550 montuojamas ant kopėčių laikytuvo pritvirtinant apatinę R550 kilpą virš ant kopėčių laikytuvo esančio kaiščio ir įkišant šratinį fiksavimo kaištį pro tvirtinimo angas, esančias R550 tvirtinimo kilpoje ir kopėčių laikytuve. Nusileidimo įtaisą...
Página 109 All manuals and user guides at all-guides.com Gelbėjimo virvės paruošimas leistis. Prieš leidžiantis gelbėjimo virvės atkarpa tarp naudotojo ir įtaiso r550 turi būti priveržta, kad virvė būtų įtempta. Veržkite gelbėjimo virvę traukdami laisvąjį virvės galą, kol tarp naudotojo ir įtaiso r550 esanti virvė taps įtempta. Kai gelbėjimo virvė įtempta, stipriai laikykite jos laisvąjį galą, kol pradėsite leistis. Nusileidimas į saugią vietą.
Página 110 All manuals and user guides at all-guides.com pristabdyti tvirtai suėmus laisvąjį gelbėjimo virvės galą (žr. 10 pav.). Sulenkite kelius pasirengdami nusileidimui. Nusileidę atjunkite gelbėjimo virvę nuo kūno laikymo priemonės. Visus nusileidimus užregistruokite nusileidimų žurnale (3 lentelė). Naudojimo metu Gelbėjimo ir gelbėjimosi įtaisas R550 gali įkaisti ir naudotojas gali nudegti palietęs kitas nei leidimuisi valdyti naudojamas dalis.
Página 111 Prieš dėdami naują paketėlį į dėžę, išimkite jį iš folijos maišelio. 6.2 PRIEŽIŪRA. Šią įrangą gali taisyti tik 3M arba 3M raštu įgaliotos šalys. Jei įtaisas R550 buvo paveiktas kritimo jėgos arba jei apžiūrint paaiškėjo, kad įtaiso būklė nesaugi ar jis yra pažeistas, nebenaudokite sistemos ir ją sunaikinkite.
Página 112 Perskaitykite visas naudojimo instrukcijas. Naudojimo temperatūros intervalas: nuo –40 °C iki +60 °C Nesileiskite į vietas, kuriose yra elektros, šilumos, cheminių ar kitokių pavojų. Šioje sistemoje naudokite tik 3M gamybos lyną. Papildomos informacijos pateikta naudojimo instrukcijoje. Prijunkite įtaisą R550 prie tvirtinimo sistemos.
Página 113 All manuals and user guides at all-guides.com 2 lentelė. Tikrinimo ir priežiūros žurnalas Patikrinimo data: Patikrinimą atliko: Komponentas: Tikrinimas. Naudotojas Kompetentingas (Tikrinimo dažnumą žr. 2 skyriuje) asmuo R550 įrenginys Patikrinkite, ar nėra atsipalaidavusių tvirtinimo detalių ir sulinkusių ar (2 pav.) pažeistų...
Página 114 All manuals and user guides at all-guides.com 3 lentelė. Nusileidimų žurnalas Serijos numeris (-iai): Pirkimo data: Modelio numeris: Naudojimo pradžios data: Data Nusileidimo svoris Nusileidimo Suminis nusileidimo atstumas atstumas Bendras likęs nusileidimo atstumas nuo paskutinės techninės priežiūros datos (nurodyta toliau). 1.
Página 115: Beoogd Gebruik
Gebruik in andere toepassingen, inclusief (maar niet beperkt tot) materiaalbehandeling, vrijetijdsactiviteiten, sporten of andere activiteiten die niet in de gebruiksinstructies omschreven staan, wordt niet goedgekeurd door 3M en kan leiden tot een ongeval met ernstig letsel of de dood tot gevolg.
Página 116: Productbeschrijving
(tabel 2) achter in deze handleiding. PRODUCTBESCHRIJVING: Afbeelding 1 illustreert de 3M™ DBI-SALA® Rollgliss™ R550 reddings- en ontsnappingsapparaat ('R550-apparaat'). Het R550-apparaat is een reddingsapparaat dat is bedoeld om een of twee personen tegelijk in een reddingssituatie van een hoogte tot een lager niveau te laten afdalen.
Página 117 All manuals and user guides at all-guides.com Tabel 1 – Specificaties Prestatiespecificaties: Minimale belasting afdaling: 59 kg (130 lb.) 1 persoon: 500 m wanneer de systeemlengte dat toestaat Maximaal toegestane afdalingshoogte: 2 personen: 175 m wanneer de systeemlengte dat toestaat 1 persoon: 0,6 m/s - 0,9 m/s Nominale afdalingssnelheid: 2 personen: 0,6 m/s - 1,2 m/s...
Página 118 Neem contact op met 3M als u vragen hebt over compatibiliteit. Connectoren (haken, karabijnhaken en D-ringen) moeten ten minste 22,2 kN (5000 lbs) kunnen dragen. Connectoren moeten compatibel zijn met de verankering of andere systeemcomponenten.
Página 119: Verbindingen Maken
Controleer of alle verbindingen volledig gesloten en vergrendeld zijn. 3M-connectoren (veiligheidshaken en karabijnhaken) zijn ontworpen om alleen gebruikt te worden zoals in de gebruikersinstructies van elk product vermeld staat. Zie afbeelding 4 voor onjuiste verbindingen. Verbind veiligheidshaken en karabijnhaken niet: Aan een D-ring waaraan al een andere connector bevestigd is.
Página 120: Installatie
Stel het apparaat buiten gebruik en vernietig het of neem contact op met 3M voor vervanging of reparatie. REDDINGSTOEPASSINGEN: Het R550 reddings- en ontsnappingsapparaat kan worden gebruikt voor reddingstoepassingen volgens de hierna genoemde methoden: Gebruik geen lichaamsgordel met deze apparatuur.
Página 121 All manuals and user guides at all-guides.com De reddingslijn klaarmaken voor afdaling: Voorafgaand aan de afdaling moet het gedeelte van de reddingslijn tussen de gebruiker en het R550-apparaat worden strakgetrokken om eventuele speling te verwijderen. Trek de reddingslijn strak door aan het vrije uiteinde van de lijn te trekken totdat de lijn tussen de gebruiker en het R550-apparaat niet meer slap hangt.
Página 122: Gelijktijdige Redding En Ontsnapping
All manuals and user guides at all-guides.com (zie afbeelding 10). Buig uw knieën om u voor te bereiden op de landing. Maak na de landing de reddingslijn los van de lichaamsondersteuning. Registreer alle afdalingen in het Afdalingslogboek (tabel 3). Het R550 reddings- en ontsnappingsapparaat kan tijdens gebruik heet worden, waardoor de gebruiker zich kan verwonden als hij/zij andere onderdelen dan die voor het controleren van de afdaling aanraakt.
Página 123 Verwijder de plastic zak alvorens het nieuwe pakket in de koffer te plaatsen. ONDERHOUD: Alleen 3M of partners die hiervoor schriftelijk door 3M zijn geautoriseerd, mogen deze apparatuur repareren. Als het R550-apparaat is blootgesteld aan valkracht of als de inspectie een onveilige of defecte toestand aantoont, moet u het systeem buiten gebruik stellen en vernietigen.
Página 124 Lees alle gebruikersinstructies. Temperatuurbereik voor gebruik: -40 °C tot +60 °C Vermijd afdalen in elektrische, thermische, chemische of andere gevaarlijke gebieden. Gebruik alleen het touw dat door 3M is geleverd als onderdeel van dit systeem. Zie de gebruikershandleiding voor meer informatie.
Página 125 All manuals and user guides at all-guides.com Tabel 2 – Inspectie- en onderhoudslogboek Inspectiedatum: Geïnspecteerd door: Onderdeel: Inspectie: Gebruiker Deskundige (Zie paragraaf 2 voor Regelmaat van inspectie). R550-apparaat Inspecteer op losse bevestigingen en gebogen of beschadigde onderdelen. (Afbeelding 2) Inspecteer de behuizing (A), kabelschijf (B), ankerlus (D), vingerhoed (F) en reddingsnaaf (H) op vervorming, scheuren of andere schade.
Página 126 All manuals and user guides at all-guides.com Tabel 3: Afdalingslogboek Serienummer(s): Aankoopdatum: Modelnummer: Datum van eerste gebruik: Datum Afdalingsgewicht Afdalingsafstand Totale afdalingsafstand Totaal aantal afdalingsafstanden links sinds de laatste servicedatum (hieronder). 1. Bereken de maximaal toegestane totale afdalingsafstand aan de 2.
Página 127: Tilsiktet Bruk
Bruk i en hvilken som helst annen sammenheng inkludert, men ikke begrenset til, materialhåndtering, fritidsbruk eller idrettsrelaterte aktiviteter, eller andre aktiviteter som ikke beskrives i brukerinstruksjonene, er ikke godkjent av 3M og kan resultere i alvorlig personskade eller død. Dette systemet skal bare brukes av opplærte brukere i arbeidsplassanvendelser.
Página 128 PRODUKTBESKRIVELSE: Figur 1 illustrerer 3M™ DBI-SALA® Rollgliss™ R550-enheten for redning og rømning (R550-enhet). R550-enheten er en redningsenhet som er ment for å senke én eller to personer samtidig fra en høyde til et lavere nivå i en redningssituasjon.
Página 129 All manuals and user guides at all-guides.com Tabell 1 – Spesifikasjoner Ytelsesspesifikasjoner: Minimumbelastning ved nedstigning: 59 kg (130 lb) 1 person: 500 m så lenge systemlengden tillater det Maksimalt tillatt nedstigningshøyde: 2 personer: 175 m så lenge systemlengden tillater det 1 person: 0,6 m/s–0,9 m/s Nominell nedstigningshastighet: 2 personer: 0,6 m/s–1,2 m/s...
Página 130 ETTER ET FALL: Hvis R550-enheten for redning og rømning blir utsatt for styrkene ved å stanse et fall, må den fjernes fra tjenesten umiddelbart, merkes tydelig med IKKE BRUK og deretter enten destrueres eller videresendes til 3M for utskiftning eller reparasjon.
Página 131 Ikke bruk utstyr som ikke er kompatibelt. Kontroller at alle koblinger er fullstendig lukket og låst. Koblinger fra 3M (sikkerhets- og karabinkroker) er kun beregnet på bruk slik det er spesifisert i produktets brukerveiledning. Se figur 4 for eksempler på feilaktige koblinger. Sikkerhets- og karabinkroker må ikke kobles: til en D-ring hvor det allerede finnes en annen kobling, på...
Página 132: Før Hver Bruk
(tabell 2). Bekreft at vurderingen av enhetens nedstigningsenergi ikke overstiger maksimum (se tabell 1). Hvis inspeksjonen avslører en usikker eller defekt tilstand, eller hvis enheten overstiger vurderingen av maksimal nedstigningsenergi, må du ikke bruke enheten. Fjern enheten fra service og ødelegg den, eller ta kontakt med 3M om erstatning eller reparasjon.
Página 133 All manuals and user guides at all-guides.com Klargjøre livlinen for nedstigning: Før nedstigningen må delen av livlinen mellom brukeren og R550-enheten strammes for å fjerne eventuell slakk. Stram livlinen ved å trekke på den frie enden av tauet til slakken mellom brukeren og R550-enheten er fjernet.
Página 134: Etter En Redning
All manuals and user guides at all-guides.com R550-enheten for redning og rømning kan bli varm ved bruk, noe som kan skade brukeren ved berøring av andre enn deler de som brukes for å kontrollere nedstigningen. Bruk utover spesifisert belastningskapasitet og lengdebegrensing for nedstigning kan resultere i overoppheting og skade på...
Página 135 Fjern posen før du legger den nye pakken i kassen. SERVICE: Kun 3M, eller virksomheter med skriftlig godkjennelse fra 3M, kan reparere dette utstyret. Hvis R550-enheten har vært utsatt for fallkrefter eller hvis en inspeksjon avdekker en usikker eller defekt tilstand, må systemet tas ut av bruk og destrueres.
Página 136 Les alle brukerinstruksjoner. Brukstemperatur: -40 °C til +60 °C Unngå nedstigning i elektriske, termiske, kjemiske eller andre farer. Bruk kun tauet som leveres av 3M som en del av systemet. Se brukerhåndboken hvis du vil ha mer informasjon. Koble R550-enheten til en forankring.
Página 137 All manuals and user guides at all-guides.com Tabell 2 – Inspeksjons- og vedlikeholdslogg Inspeksjonsdato: Inspisert av: Komponent: Inspeksjon: Bruker Kvalifisert (Se del 2 for inspeksjonsintervall) person R550-enhet Kontroller for løse fester eller bøyde og ødelagte deler. (Figur 2) Inspiser husenheten (A), tauskiven (B), ankersløyfen (D), kausen (F) og redningsmuffen (H) for forvrengning, sprekker eller andre skader.
Página 138 All manuals and user guides at all-guides.com Tabell 3 – Nedstigningslogg Serienummer: Kjøpsdato: Modellnummer: Dato for førstegangsbruk: Dato Nedstigningsvekt Nedstigningsdistanse Samlet nedstigningsdistanse Total nedstigningsdistanse til venstre siden forrige servicedato (nedenfor). 1. Sammenlign den største nedstigningsvekten som er loggført 2. Hvis den samlede nedstigningsdistansen ovenfor, med relevant vektgrense i tabellen nedenfor for å...
Página 139: Informacje Dotyczące Bezpieczeństwa
Gotowy system ratunkowy stanowi część kompletnego systemu ochrony osób przed upadkiem i/lub systemu ratunkowego. Wykorzystanie urządzenia w jakimkolwiek innym celu, m.in. w celach rekreacyjnych, do przenoszenia ładunków lub podczas uprawiania sportu oraz we wszelkich innych celach nieopisanych w instrukcji użytkownika, nie jest zatwierdzone przez 3M i może skutkować poważnymi urazami ciała lub śmiercią.
Página 140: Opis Produktu
(tabela 2) zamieszczonym na końcu niniejszej instrukcji. OPIS PRODUKTU: Rysunek 1 ilustruje urządzenie ratowniczo-ewakuacyjne 3M™ DBI-SALA® Rollgliss™ R550 (urządzenie R550). Urządzenie R550 to urządzenie ratownicze, którego zadaniem jest opuszczanie jednej lub dwóch osób jednocześnie z wyższego poziomu na niższy podczas akcji ratowniczych.
Página 141 All manuals and user guides at all-guides.com Tabela 1 – Dane techniczne Dane techniczne dotyczące wydajności: Minimalna masa opuszczanego ładunku: 59 kg (130 funtów) Maksymalna dopuszczalna wysokość 1 osoba: 500 m, jeśli zezwala na to długość systemu opuszczania: 2 osoby: 175 m, jeśli zezwala na to długość systemu 1 osoba: 0,6–0,9 m/s Nominalna prędkość...
Página 142 „Dziennika przeglądów i konserwacji”. PO UPADKU: Jeśli urządzenie ratowniczo-ewakuacyjne R550 zostanie poddane działaniu siły zatrzymującej upadek, musi zostać natychmiast wycofane z eksploatacji, wyraźnie oznaczone „NIE UŻYWAĆ”, a następnie albo zniszczone, albo przekazane do 3M w celu wymiany lub naprawy.
Página 143 Należy upewnić się, że wszystkie łączniki są całkowicie zamknięte i zablokowane. Łączniki 3M (karabińczyki hakowe i karabińczyki) zostały zaprojektowane do użytku wyłącznie w sposób określony w instrukcjach obsługi poszczególnych produktów. Przykłady niewłaściwych połączeń pokazano na rysunku 4. Karabińczyków hakowych i karabińczyków nie należy podłączać:...
Página 144: Sposób Użycia
Potwierdź, że ocena energii opuszczania urządzenia nie przekracza wartości maksymalnej (patrz Tabela 1). Jeśli przegląd wykaże stan niebezpieczny lub wadliwy lub jeśli urządzenie przekroczy maksymalną wartość znamionową energii opuszczania, nie należy go używać. Odłącz urządzenie od eksploatacji i zniszcz lub skontaktuj się z firmą 3M w sprawie wymiany lub naprawy. 4.2 ZASTOSOWANIE W RATOWNICTWIE: Urządzenie ratowniczo-ewakuacyjne R550 może być...
Página 145 All manuals and user guides at all-guides.com Przygotowywanie linki asekuracyjnej do opuszczania: Przed zejściem odcinek linki asekuracyjnej między użytkownikiem a urządzeniem R550 należy dokręcić, aby usunąć luz. Dokręcić linkę asekuracyjną, ciągnąc za wolny koniec liny, aż luz między użytkownikiem a urządzeniem R550 zostanie usunięty. Po napięciu linki asekuracyjnej przytrzymywać mocno wolny koniec linki asekuracyjnej do momentu rozpoczęcia opuszczania.
Página 146: Częstotliwość Przeglądów
All manuals and user guides at all-guides.com Opuścić się do bezpiecznego miejsca: Zwolnić wolny koniec linki asekuracyjnej, aby rozpocząć opuszczanie. Prędkość opuszczania będzie automatycznie kontrolowana do prędkości opisanej w tabeli 1 przez hamulec odśrodkowy urządzenia R550. Opuszczenie może zostać przerwane przez mocne uchwycenie wolnego końca linki asekuracyjnej (patrz rysunek 10). Przygotowując się...
Página 147 6.2 NAPRAWA: Niniejsze urządzenie może być naprawiane tylko przez firmę 3M lub podmioty upoważnione przez nią na piśmie. Jeśli urządzenie R550 zostało poddane działaniu siły upadki lub jeśli przegląd wykaże stan niebezpieczny lub wadliwy, należy wycofać...
Página 148 Zakres temperatur roboczych: -40°C do +60°C Unikać opuszczania do miejsc, w których istnieje zagrożenie elektryczne, termiczne, chemiczne lub inne. Stosować wyłącznie z liną dostarczoną przez 3M jako część tego systemu. Dalsze informacje zamieszczono w Instrukcji obsługi. Podłączyć urządzenie R550 do kotwiczenia.
Página 149 All manuals and user guides at all-guides.com Tabela 2 — Dziennik przeglądów i konserwacji Data przeglądu: Przegląd przeprowadził(a): Element: Przegląd: Użytkownik Osoba (Częstotliwość przeglądów, patrz rozdział 2) kompetentna Urządzenie R550 Skontrolować pod kątem luźnych elementów połączeniowych i zgiętych lub (Rysunek 2) uszkodzonych części.
Página 150 All manuals and user guides at all-guides.com Tabela 3 – Dziennik opuszczania Numer(y) seryjny(-e): Data zakupu: Numer modelu: Data pierwszego użycia: Data Opuszczany ciężar Wysokość Łączna wysokość opuszczania opuszczania Suma wysokości opuszczania podanych po lewej od ostatniej daty serwisu (poniżej). 1.
Página 151: Informações De Segurança
A sua utilização noutras circunstâncias incluindo, sem limitações, atividades de manuseamento de materiais, atividades recreativas ou relacionadas com desporto ou outras atividades não descritas nas Instruções para o utilizador, não é aprovada pela 3M e pode resultar em ferimentos graves ou morte.
Página 152: Descrição Do Produto
DESCRIÇÃO DO PRODUTO: A Figura 1 ilustra o 3M ™ DBI-SALA® Dispositivo de resgate e escape Rollgliss ™ R550 (dispositivo R550). O dispositivo R550 é um dispositivo de resgate destinado a abaixar uma ou duas pessoas simultaneamente de uma altura elevada para um nível mais baixo em uma situação de resgate.
Página 153: Normalizado
All manuals and user guides at all-guides.com Tabela 1 – Especificações Especificações de desempenho: Carga de descida mínima: 59 kg (130 lb.) 1 pessoa: 500 m, quando o comprimento do sistema o permitir Altura de descida máxima admissível: 2 pessoas: 175 m, quando o comprimento do sistema o permitir 1 pessoa: 0,6 m/s - 0,9 m/s Velocidade de descida nominal: 2 pessoas: 0,6 m/s - 1,2 m/s...
Página 154: Requisitos Do Sistema
APÓS UMA QUEDA: Se o R550 Rescue & Escape Device estiver sujeito às forças de travamento de uma queda, ele deve ser removido de serviço imediatamente, claramente marcado com “NÃO USAR” e, em seguida, destruído ou encaminhado à 3M para substituição ou reparo.
Página 155 Certifique-se de que todos os conectores estão totalmente fechados e bloqueados. Os conectores 3M (mosquetões e ganchos de engate rápido) foram concebidos para serem utilizados apenas como indicado no manual de instruções de cada produto. Consulte a Figura 4 para visualizar exemplos de ligações incorretas. Não ligue mosquetões e ganchos de engate rápido:...
Página 156 Classificação máxima de energia de descida, não use o dispositivo. Remova o dispositivo de serviço e destrua ou entre em contato com a 3M sobre a substituição ou reparo.
Página 157 All manuals and user guides at all-guides.com Preparar a corda de segurança para a descida: Antes da descida, a seção da corda de segurança entre o utilizador e o Dispositivo R550 deve ser apertado para remover qualquer folga. Aperte a corda de segurançapuxando a extremidade livre da corda até...
Página 158 All manuals and user guides at all-guides.com o dispositivo de resgate e evacuação R550 pode ficar quente durante a utilização e ferir o utilizador caso este toque em partes diferentes das utilizadas para controlar a descida. A utilização de limites de carga e de comprimento de descida superiores aos especificados poderá...
Página 159: Armazenamento E Transporte
ASSISTÊNCIA: Apenas a 3M ou terceiros com autorização escrita pela 3M podem efetuar reparações neste equipamento. Se o dispositivo R550 tiver sido sujeito a queda de força ou se a inspeção revelar uma condição insegura ou defeituosa, remova o sistema de serviço e destrua-o.
Página 160 Ler todas as instruções para o utilizador. Intervalo de temperaturas de utilização: -40 °C a +60 °C Evite descer para perigos elétricos, térmicos, químicos ou outros. Utilize apenas a corda fornecida pela 3M como parte deste sistema. Consulte o Manual do Utilizador para obter mais informações.
Página 161 All manuals and user guides at all-guides.com Tabela 2 –Registo de Inspeção e manutenção Data da inspeção: Inspecionado por: Componente: Inspeção: Utilizador Pessoa (Para obter mais informações acerca da Frequência de inspeções da unidade, consulte a secção 2) competente Dispositivo R550 Inspecione para detetar elementos de fixação soltos e peças dobradas ou (Figura 2) danificadas.
Página 162 All manuals and user guides at all-guides.com Tabela 3 - Registro de Descida Número(s) de série: Data de aquisição: Número do modelo: Data da primeira utilização: Data Peso na descida Descida Máxima Descida Máxima Acumulada Total de distâncias de descida à esquerda desde a última data de serviço (abaixo).
Página 163: Informații Privind Siguranța
înălțime, asigurați-vă că există un interval adecvat de siguranță la cădere. nu modificați și nu transformați niciodată echipamentul dvs. de protecție împotriva căderii. Doar 3M sau persoanele autorizate în scris de 3M pot efectua reparații la acest echipament.
Página 164: Descrierea Produsului
DESCRIEREA PRODUSULUI: Figura 1 ilustrează dispozitivul de salvare și evacuare R550 (dispozitiv R550) DBI-SALA® Rollgliss™ 3M™. Dispozitivul R550 este un dispozitiv de salvare care este prevăzut să coboare simultan una sau două persoane de la înălțime la un nivel inferior în intervențiile de salvare.
Página 165 All manuals and user guides at all-guides.com Tabel 1 – Specificații Specificații privind performanța: Sarcină minimă de coborâre: 59 kg (130 lb.) 1 persoană: 500 m dacă lungimea sistemului permite acest lucru Înălțime de coborâre maximă permisă: 2 persoane: 175 m dacă lungimea sistemului permite acest lucru 1 persoană: 0,6 m/s - 0,9 m/s Viteză...
Página 166: Utilizarea Produsului
împreună, astfel încât dimensiunile și formele lor să nu determine deschiderea accidentală a mecanismelor de închidere ale acestora, indiferent de modul în care vor ajunge să fie orientate. Contactați 3M dacă aveți întrebări cu privire la compatibilitate.
Página 167 Asigurați-vă că toți conectorii sunt complet închiși și blocați. Conectorii 3M (cârligele și carabinele) sunt concepuți pentru a fi utilizați numai în conformitate cu instrucțiunile de utilizare specificate pentru fiecare produs. Consultați Figura 4 pentru exemple de conectori neadecvați. Nu conectați cârligele și carabinele: la un inel D la care este conectat un alt conector;...
Página 168: Înainte De Fiecare Utilizare
Conectarea dispozitivului R550 la o scară fixă: Consultați Figura 7 pentru un exemplu de fixare a dispozitivului de coborâre R550 la treptele unei scări fixe folosind o consolă accesoriu pentru scări 3M. Dispozitivul R550 se montează pe consola de scară prin fixarea ochetului inferior al R550 peste pinii de pe consola de scară și prin introducerea știftului de blocare cu bile prin găuri de fixare în bucla de ancorare a R550 și consola de scară.
Página 169 All manuals and user guides at all-guides.com Pregătiți linia vieții pentru coborâre: Înainte de coborâre, secțiunea de linie a vieții dintre utilizator și dispozitivul R550 trebuie strânsă pentru a îndepărta orice porțiune slăbită. Strângeți linia vieții trăgând de capătul liber al frânghiei până când porțiunea slăbită dintre utilizator și dispozitivul R550 este eliminată. După ce coarda de salvare este întinsă, țineți bine capătul liber al corzii de salvare până...
Página 170 All manuals and user guides at all-guides.com Coborâți în siguranță: Eliberați capătul liber al liniei vieții pentru a începe coborârea. Viteza de coborâre va fi controlată automat de frâna centrifugă a dispozitivului R550la o viteză descrisă în Tabelul 1. Coborârea poate fi întreruptă prin prinderea fermă...
Página 171 învelit într-o pungă de plastic. Îndepărtați punga de plastic înainte de a așeza pachetul nou în cutie. SERVICE: Doar 3M sau persoanele autorizate în scris de către 3M pot efectua reparații la acest echipament. Dacă dispozitivul R550 a fost supus unei forțe de cădere sau dacă inspecția indică o situație nesigură sau defectuoasă, scoateți sistemul din uz și distrugeți-l.
Página 172 Intervalul temperaturii de utilizare: -40 °C până la +60 °C Evitați coborârea în zone cu pericole electrice, termice, chimice sau de altă natură. Folosiți numai frânghia furnizată de 3M ca parte a acestui sistem. Consultați Manualul de utilizare pentru informații suplimentare.
Página 173 All manuals and user guides at all-guides.com Tabel 2– Jurnal de inspecție și întreținere Data inspecției: Inspectat de: Componentă: Inspecție: Utilizator Persoană (Consultați Secțiunea 2 pentru Frecvența inspecțiilor) competentă Dispozitiv R550 Verificați dacă are accesorii de prindere slăbite și componente îndoite sau (Figura 2) deteriorate.
Página 174 All manuals and user guides at all-guides.com Tabelul 3 - Jurnal de coborâri Număr/numere de serie: Data achiziționării: Număr model: Data primei utilizări: Data Greutate la Distanță de coborâre Distanță de coborâre cumulată coborâre Totalul distanțelor de coborâre rămase de la ultima dată de service (mai jos).
Página 175: Bezpečnostné Informácie
Akékoľvek iné využívanie zariadenia vrátane, ale neobmedzujúc, ako manipulácia s materiálom, rekreačné alebo iné so športom súvisiace činnosti, alebo iné činnosti, ktoré nie sú popísané v návode pre používateľa, nie sú schválené spoločnosťou 3M a mohli by spôsobiť vážne zranenie alebo smrť.
Página 176 štítku do záznamu o kontrole a údržbe (tabuľka 2), vzadu, v tomto návode. OPIS PRODUKTU: Na obrázku 1 je znázornené záchranné a únikové zariadenie 3M™ DBI-SALA® Rollgliss™ R550 (zariadenie R550). Zariadenie R550 je záchranné zariadenie určené na súčasné spustenie jedného alebo dvoch ľudí z vyvýšeného miesta na nižšiu úroveň...
Página 177 All manuals and user guides at all-guides.com Tabuľka 1 – Technické údaje Výkonnostné špecifikácie: Minimálne zaťaženie pri zostupe: 59 kg (130 lb) 1 osoba: 500 m, ak umožňuje dĺžka systému Maximálna povolená výška zostupu: 2 osoby: 175 m, ak umožňuje dĺžka systému 1 osoba: 0,6 m/s –...
Página 178 1.7 PO PÁDE: Ak je záchranné a únikové zariadenie R550 vystavené silám pôsobiacim pri zadržaní pádu, musí sa okamžite vyradiť z prevádzky, zreteľne označiť textom „NEPOUŽÍVAŤ“ a potom buď zlikvidovať, alebo odoslať do spoločnosti 3M na výmenu alebo opravu. 2.0 SYSTÉMOVÉ POŽIADAVKY 2.1...
Página 179 že všetky konektory sú úplne zatvorené a zamknuté. 3M konektory (zaskakovacie háky a karabíny) sú navrhnuté len na použitie podľa špecifikácií, ktoré sú uvedené v návode na používanie daného výrobku. Príklady nesprávneho pripájania sú znázornené na obrázku 4. Zaskakovacie háky a karabíny nepripájajte:...
Página 180 Vyraďte zariadenie z prevádzky a zlikvidujte ho alebo sa obráťte na spoločnosť 3M a zaistite jeho výmenu alebo opravu. ZÁCHRANNÉ APLIKÁCIE: Záchranné a únikové zariadenie sa môže použiť na záchranné aplikácie nasledujúcim spôsobom: S týmto vybavením nepoužívajte telový...
Página 181 All manuals and user guides at all-guides.com Pripravte záchranné lano na zostup: Pred zostupom sa musí napnúť časť záchranného lana medzi používateľom a zariadením R550, aby sa odstránili prevísajúce časti. Napnite záchranné lano ťahaním na voľnom konci lana, kým sa neodstránia prevísajúce časti medzi používateľom a zariadením R550.
Página 182 All manuals and user guides at all-guides.com Zostup do bezpečia: Na začatie zostupu uvoľnite voľný koniec záchranného lana. Rýchlosť zostupu bude automaticky regulovaná na rýchlosť opísanú v tabuľke 1 pomocou odstredivej brzdy zariadenia R550. Zostup sa dá prerušiť pevným uchopením voľného konca záchranného lana (pozrite si obrázok 10). Ohnite kolená, aby ste sa pripravili na pristátie.
Página 183 SERVIS: Opravy tohto zariadenia môže vykonávať len spoločnosť 3M alebo strany, ktoré majú písomné oprávnenie spoločnosti 3M na vykonávanie opráv tohto zariadenia. Ak bolo zariadenie R550 vystavené silám pádu alebo kontrola odhalí nebezpečné alebo chybné podmienky, okamžite ho vyraďte z prevádzky a zlikvidujte ho.
Página 184 Teplotný rozsah používania: –40 °C až +60 °C Vystríhajte sa zostupom do miest, kde budete vystavení elektrickému, tepelnému, chemickému alebo inému riziku. Používajte iba lano dodané spoločnosťou 3M ako súčasť tohto systému. V príručke používateľa si prečítajte ďalšie informácie. Zariadenie R550 pripojte k ukotveniu.
Página 185 All manuals and user guides at all-guides.com Tabuľka 2 – Záznam o kontrole a údržbe Dátum kontroly: Kontroloval: Komponent: Kontrola: Používateľ Kompetentná (Informácie o frekvencii kontrol nájdete v časti 2.) osoba Zariadenie R550 Skontrolujte, či nie sú uvoľnené upínadlá a ohnuté alebo poškodené diely. (Obrázok 2) Skontrolujte zostavu krytu (A), lanovú...
Página 186 All manuals and user guides at all-guides.com Tabuľka 3 – Protokol zostupu Výrobné čísla: Dátum nákupu: Číslo modelu: Dátum prvého použitia: Dátum Hmotnosť zostupu Vzdialenosť zostupu Kumulatívna vzdialenosť zostupu Súčet vzdialeností zostupu naľavo od posledného dátumu servisu (nižšie). 1. Spojením najväčšej hmotnosti zostupu zaznamenanej vyššie 2.
Página 187: Avsedd Användning
Vissa kombinationer av undersystem och komponenter kan störa utrustningens funktion. Använd endast kompatibla kopplingar. Rådfråga 3M innan du använder denna utrustning i kombination med andra komponenter eller undersystem än de som beskrivs i bruksanvisningen. Var extra försiktig vid arbete i närheten av rörliga maskindelar (t.ex. toppspindel på oljerigg), elfara, höga temperaturer, farliga kemikalier, explosiva eller giftiga gaser, skarpa kanter eller under material som kan falla ner på...
Página 188 PRODUKTBESKRIVNING: Figur 1 visar 3M™ DBI-SALA® Rollgliss™ R550 räddnings- och utrymningsenhet (R550-enhet). R550-enheten är en enhet som är avsedd att användas för att fira ned en eller två personer från högt belägen plats till en lägre nivå i en räddningssituation.
Página 189 All manuals and user guides at all-guides.com Tabell 1 – Specifikationer Prestandaspecifikationer: Lägsta nedstigningslast: 59 kg (130 lb.) 1 person: 500 m när detta medges av systemlängden Högsta tillåtna nedstigningshöjd: 2 personer: 175 m när detta medges av systemlängden 1 person: 0,6 m/s - 0,9 m/s Nominell nedstigningshastighet: 2 personer: 0,6 m/s - 1,2 m/s Det högsta antalet på...
Página 190: Användning Av Produkten
”Besiktnings- och underhållslogg”. EFTER ETT FALL: Om R550 räddnings- och utrymningsenheten utsätts för ett fall måste den omedelbart tas ur bruk, tydligt märkas med texten ”ANVÄND INTE” och sedan antingen förstöras eller skickas till 3M för utbyte eller reparation. SYSTEMKRAV FÖRANKRING: Den konstruktion som denna R550 räddnings- och utrymningsenhet placeras eller monteras på...
Página 191 är kompatibla i storlek, form och styrka. Använd inte utrustning som inte är kompatibel. Kontrollera att alla kopplingar är helt stängda och låsta. 3M:s kopplingar (automatkrokar och karbinhakar) är endast avsedda att användas enligt respektive produkts bruksanvisning. Se figur 4 för exempel på olämpliga kopplingar. Anslut inte automatkrokar och karbinhakar: Till en D-ring där annan koppling är fäst.
Página 192: Före Varje Användning
Ansluta R550-enheten till en fast stege: Se bild 7 för ett exempel på fästning av R550-nedfirningsdonet i stegpinnarna på en fast stege med ett 3M-stegfäste. R550-enheten monteras på stegfästet genom att den nedre öglan på R550 fästs över stiftet på stegfästet och låsstiftet förs in genom monteringshålen i R550-enhetens ankarögla och stegfäste.
Página 193 All manuals and user guides at all-guides.com Förbereda livlinan för nedstigning: Delen av livlinan mellan användaren och R550-enheten måste vara sträckt innan nedstigningen påbörjas. Sträck livlinan genom att dra i den lösa änden på repet tills allt slakt rep mellan användaren och R550-enheten är borta.
Página 194 All manuals and user guides at all-guides.com Nedstigning till säkerhet: Släpp på den lösa änden av livlinan för att påbörja nedstigningen. Nedstigningshastigheten regleras automatiskt till en hastighet som beskrivs i tabell 1 med hjälp av centrifugalbromsen i R550-enheten. Nedstigningen kan stoppas genom att man fattar ett ordentligt tag runt livlinans lösa ände (se figur 10). Böj knäna och förbered dig för landning.
Página 195 Ta ut paketet ur folieomslaget innan det placeras i förvaringslådan. SERVICE: Endast 3M eller parter med skriftligt godkännande från 3M får reparera utrustningen. En R550-enhet som har utsatts för fallstoppkraft eller vid besiktning visat tecken på osäkra eller defekta tillstånd, ska omgående tas ur bruk och kasseras.
Página 196 Temperaturintervall för användning: –40 °C till +60 °C Undvik nedfirning i utrymmen med elektriska risker, värmerisker, kemiska risker eller andra risker. Använd endast det rep som 3M tillhandahåller som en del av detta system. Användarhandboken innehåller ytterligare information. Ansluta R550-enheten till en förankring.
Página 197 All manuals and user guides at all-guides.com Tabell 2 – Besiktnings- och underhållslogg Besiktningsdatum: Besiktning utförd av: Komponent: Besiktning: Användare Kompetent (Se avsnitt 2 angående besiktningsintervall) person R550 enhet Kontrollera om några skruvar är lösa eller några delar har deformerats (Figur 2) eller skadats.
Página 198 All manuals and user guides at all-guides.com Tabell 3 – nedstigningslogg Serienummer: Inköpsdatum: Modellnummer: Datum för första användning: Datum Nedstigningsvikt Nedstigningsavstånd Sammanlagt nedstigningsavstånd Återstående total sammanlagd nedfirningssträcka efter senaste service (nedan). 1. Jämför den högsta nedstigningsvikten som loggats ovan med 2.
Página 199 LIMITED REMEDY: Upon written notice to 3M, 3M will repair or replace any product determined by par 3M comme souﬀ rant d’un défaut de fabrication en usine ou de matériaux. 3M se réserve le droit d’exiger 3M to have a factory defect in workmanship or materials. 3M reserves the right to require product be que le produit lui soit retourné...
Página 200 ‫3 יש בו פגם ייצור בעבודה‬M ‫3 תתקן או תחליף כל מוצר שעל פי החלטת‬M, 3M-‫סעד מוגבל: עם קבלת הודעה בכתב מופנית ל‬...
Página 201 All manuals and user guides at all-guides.com...
Página 202 All manuals and user guides at all-guides.com...
Página 203 All manuals and user guides at all-guides.com...
Página 204 Phone: 0800-013-2333 France falecoma3m@mmm.com Phone: + 33 04 97 10 00 10 Korea: Fax: + 33 04 93 08 79 70 3M Koread Ltd Mexico informationfallprotection@mmm.com 20F, 82, Uisadang-daero, Av. Santa Fe No. 190 Yeongdeungpo-gu, Seoul Col. Santa Fe, Ciudad de Mexico Australia &...

Este manual también es adecuado para:

3328010 3328020 3328030 3328040 3328050 3328060 ... Mostrar todo

3M DBI SALA ROLLGLISS R550 Instrucciones De Uso

Idiomas disponibles

Enlaces rápidos

Manuales relacionados para 3M DBI SALA ROLLGLISS R550

Resumen de contenidos para 3M DBI SALA ROLLGLISS R550

Este manual también es adecuado para:

Tabla de contenido
