sa paljenjem pomoću pneumatskog cilindra, postaviti opću sklopku na
položaj "O" i blokirati se dostavljenim lokotom, odgovorna osoba mora
izvući ključ i pohraniti isti.
- Upotrebljavati isključivo elektrode predviđene za taj stroj (vidi popis
rezervnih dijelova) bez mijenjanja oblika istih.
- OPASNOST OD OPEKLINA
Pojedini dijelovi stroja za točkasto varenje (elektrode – ručke i obližnja
područja) mogu dostići temperaturu veću od 65°C: potrebno je upotrebljavati
prikladnu zaštitnu odjeću.
Putiti da se komad koji se tek zavario ohladi, prije diranja!
- OPASNOST OD PREVRTANJA I PADA
- Postaviti stroj za točkasto varenje na vodoravnu površinu prikladne
nosivosti; pričvrstiti na plohu stroj za točkasto varenje (kada je to
predviđeno u poglavlju "POSTAVLJANJE STROJA" ovog priručnika). U
protivnom, kod nagnutog ili nespojenog poda, pokretnih ploha, postoji
opasnost od prevrtanja.
- Zabranjeno je podizanje stroja za točkasto varenje, osim u slučaju izričito
predviđenom u poglavlju "POSTAVLJANJE STROJA" ovog priručnika.
- U slučaju upotrebe strojeva na kolicima: isključiti stroj za točkasto varenje
iz električnog i pneumatskog sustava (ako je prisutan) prije premještanja
jedinice na drugo radno mjesto. Paziti na prepreke i oštrinu terena (na
primjer kablovi i cijevi).
- NEPRIKLADNA UPOTREBA
Upotreba stroja za točkasto varenje za za bilo koju radnju različitu od
predviđene, opasna je (vidi PREDVIĐENA UPOTREBA)
ZAŠTITE I POPRAVCI
Zaštite i pokretni dijelovi oklopa stroja za točkasto varenje moraju biti na svom
mjestu prije spajanja stroja na mrežu napajanja.
POZOR! Bilo koja ručna intervencija na pokretnim dijelovima stroja za točkasto
varenje koji se mogu dostići, na primjer:
- Zamjena ili servisiranje elektroda
- Regulacija položaja ručki ili elektroda
MORA SE VRŠITI DOK JE STROJ ZA TOČKASTO VARENJE UGAŠEN I
ISKLJUČEN IZ MREŽE ELEKTRIČNOG I PNEUMATSKOG NAPAJANJA (ako je
prisutan).
OPĆA SKLOPKA BLOKIRANA NA POLOŽAJU "O", A LOKOT JE ZATVOREN SA
IZVUČENIM KLJUČEM kod modela sa pokretanjem pomoću PNEUMATSKOG
CILINDRA).
SKLADIŠTENJE
- Postaviti stroj i njegovu dodatnu opremu (sa ili bez ambalaže) u zatvorene
prostorije.
- Relativna vlaga zraka ne smije prelaziti 80%.
- Sobna temperatura mora biti između -15°C i 45°C.
Kod strojeva koji imaju rashladnu jedinicu na vodu i sobnu temperaturu ispod
0°C: dodati predviđenu antifriz tekućinu ili potpuno isprazniti hidraulički krug i
spremnik vode.
Uvijek je potrebno upotrijebiti prikladne mjere za zaštitu stroja od vlage,
prljavštine i korozije.
2. UVOD I OPĆI OPIS

2.1 OSNOVNE OSOBINE

Stupni aparati za točkasto zavarivanje (punktiranje) sa zakrivljenom elektrodom za
elektrootporno zavarivanje (jedna točka) s digitalnom mikroprocesorskom kontrolom.
Osnovne osobine:
- ograničenje prekomjerne struje mreže kod uključenja (provjera cosφ uključenja);
- odabir optimalne struje za točkasto zavarivanje ovisno o dostupnoj snazi mreže;
- odabir optimalnih parametara ciklusa zavarivanja (vrijeme približavanja, vrijeme
rampe, vrijeme zavarivanja, vrijeme trajanja pauze i broj impulsa);
- memoriranje omiljenih programa;
- LCD zaslon sa stražnjim osvjetljenjem za prikazivanje komandi i postavljenih
parametara;
- toplinska zaštita sa dojavom (preopterećenje ili nedostatak rashladne vode);
- dojava i blokada u slučaju prevelikog ili premalog napona napajanja;
- dojava da nema zraka (samo kod modela s pneumatskom komandom "PCP");
- regulacija protoka zraka za usporavanje zatvaranja kliješta (samo kod modela s
pneumatskom komandom "PCP").
Aktiviranje:
- modeli "PTE": mehaničko na papučicu s dužinom poluge koja se može podesiti;
- modeli "PCP": pneumatsko s cilindrom s dvostrukim učinkom kojim upravlja ventil
na papučicu.

2.2 DODATNA OPREMA

- Par ručki dužine 500mm, sa držačima elektroda i standardnih elektroda.
- Par ručki dužine 700mm, sa držačima elektroda i standardnih elektroda.
- Zakrivljene elektrode.
- Agregat za hlađenje vodom sa zatvorenim krugom ( prikladno samo za PTE ili PCP
18).
3. TEHNIČKI PODACI
3.1 PLOČICA SA PODACIMA (FIG. A)
Glavni podaci koji se odnose na upotrebu i na rezultate stroja za točkasto varenje
navedeni su na pločici sa osobinama sa sljedećim značenjem:
1- Broj faza i frekvenca linije napajanja.
2- Napon napajanja.
3- Snaga mreže pod stalnim režimom (100%).
4- Nominalna snaga mreže sa omjerom prekida od 50%.
5- Maksimalni napon elektroda u prazno.
6- Maksimalna struja sa elektrodama u kratkom spoju.
7- Sekundarna struja sa stalnim režimom (100%).
8- Širina i dužina ručki (standardno).
9- Minimalna i maksimalna snaga elektroda koja se može regulirati.
10- Nominalni pritisak izvora komprimiranog zraka.
11- Pritisak izvora komprimiranog zraka potreban za dobivanje maksimalne snage
elektroda.
12- Protok rashladne vode.
13- Pad nominalnog pritiska rashladne tekućine.
14- Težina uređaja za varenje.
15- Simboli koji se odnose na sigurnost čije je značenje navedeno u poglavlju 1 "
Opća sigurnost za varenje pod otporom".
Napomena: Značaj simbola i brojki na navedenom primjeru pločice indikativan je; točni
tehnički podaci stroja za točkasto varenje kojime raspolažete moraju biti navedeni
izravno na pločici stroja za točkasto varenje.
3.2 OSTALI TEHNIČKI PODACI (FIG. B)
4. OPIS STROJA ZA TOČKASTO VARENJE
4.1 VELIČINA STROJA ZA TOČKASTO VARENJE (FIG. C)
4.2 UREĐAJI ZA KONTROLU I REGULACIJU
4.2.1 Komandna ploča (SL. D1).
1- glavni prekidač (kod modela PCP s funkcijom zaustavljanja u slučaju nužde i
položaj "O" s mogućnošću zatvaranja ključem: isporučen lokot s ključevima).
2- gumbi za povećanje (+) smanjenje (-).
3- gumb za odabir parametara "MODE".
4- LCD zaslon sa stražnjim osvjetljenjem;
5- gumb za pokretanje / START (mod. PCP);
/ selektor samo tlak (ne vari) / vari.
6-

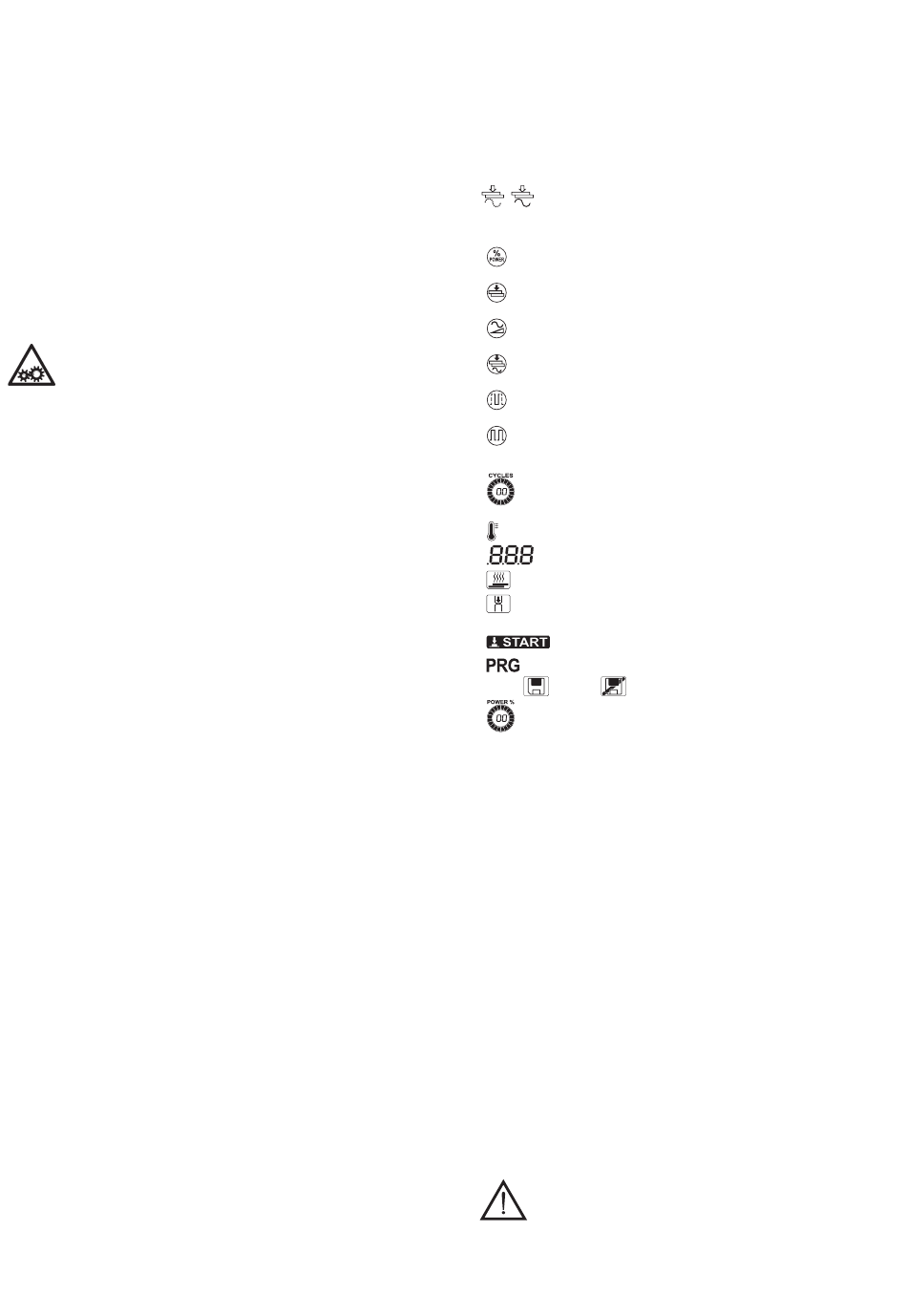

4.2.2 Opis simbola (SL. D2).

Parametri točkastog zavarivanja (1-7):
1- power (%): struja točkastog zavarivanja izražena u postotku u odnosu na
maksimalnu vrijednost;
2- približavanje (ciklusi): vrijeme čekanja izraženo u ciklusima prije puštanja
struje počevši od kontakta elektroda s radnim komadom;
3- rampa (ciklusi): vrijeme izraženo u ciklusima koje je potrebno struji punktiranja
da dostigne vrijednost postavljenu preko "power";
4- vrijeme punktiranja (ciklusi): vrijeme izraženo u ciklusima za koje se struja
održava pri postavljenoj vrijednosti;
5- vrijeme pauze (ciklusi): vrijeme izraženo u ciklusima za koje je struja jednaka
nuli između dva susjedna impulsa (samo u režimu pulsiranja);
6- broj impulsa (br.): ako je 1, to znači da se punktiranje završava nakon isteka
vremena punktiranja (4); ako je veći od 1, označava broj strujnih impulsa koje je
dao stroj (funkcija pulsiranja);
7- sinoptički kružni indikator postavljenih ciklusa, s brojčanom vrijednosti na
sredini;
8- simbol toplinskog alarma;
9- višefunkcijski numerički zaslon;
10- simbol da je punktiranje aktivirano (dovod struje);
11- simbol približavanja, aktivirano je kad je prekidač na SL. D1-6 u položaju NE
VARI;
12- indikator START-a: pritisnite tipku na Sl. D1-5 da osposobite stroj;
13- simbol PROGRAMA prilagođenog potrebama klijenta;
14- simbol pohrani /
15- sinoptički kružni indikator postavljene snage, s brojčanom vrijednosti na
sredini.
4.2.3 Režim postavki parametara punktiranja
Svaki put kad uključite stroj, a prije nego što pritisnete tipku za pokretanje "START",
moguće je promijeniti režim s kojim želite postaviti parametre zavarivanja:
- "SKRAĆENI" režim = EASY: omogućava brzi i intuitivni odabir dva glavna
parametra zavarivanja "POWER" (1) i "vrijeme punktiranja" (4). U ovom režimu nije
moguće pohraniti osobne programe.
- "PROŠIRENI" režim = EXPERT: omogućava odabir svih parametara zavarivanja
opisanih u prethodnom paragrafu. U ovom režimu moguće je pohraniti
personalizirane programe.
4.2.4 Navrtka za kompresiju i podešavanje protoka (SL. D3)
1- Navrtki se može pristupiti otvaranjem vratašaca koja se nalaze na stražnjoj strani
aparata za točkasto zavarivanje.
Navrtka omogućava reguliranje sile koju vrše elektrode djelovanjem na kompresiju
(napetost) opruge: što je opruga više zategnuta, veća je sila na elektrodama na
uređaju za zavarivanje.
2- Regulator protoka (samo mod. PCP) omogućava usporavanje zatvaranja kliješta
kako ne bi došlo do odbijanja (odskakanja) elektroda na radnom komadu.
Okrenite vijak regulatora u smjeru suprotnom od kazaljke na satu (+) da povećate
protok zraka i brzinu spuštanja elektroda; okrenite vijak u smjeru kazaljke na satu
(-) da smanjite protok zraka i brzinu spuštanja elektroda.
4.2.5 Regulacija tlaka i manometra (SL. D4 - samo mod. PCP)
1- Ručica za podešavanje tlaka;
2- Manometar.
4.2.6 Priključci za zrak i vodu (Sl. G i H)
G (1) - Priključak za cijev za komprimirani zrak (samo mod. PCP);
G (2) - Filtar i ispust (odvod) kondenzata (samo mod. PCP);
H (1) - Priključci za vodu INLET (ULAZ).
H (2) - Priključci za vodu (OUTLET) IZLAZ
4.3 FUNKCIJE SIGURNOSTI I MEĐUBLOKADE
4.3.1 Glavni prekidač
- Položaj "O" = isključen, može se zatvoriti ključem (vidi poglavlje 1).
PAŽNJA! U položaju "O" unutarnje stezaljke (L1+L2) za spajanje
kabela za napajanje su pod naponom.
- Položaj " I " = uključen: aparat za zavarivanje je pod naponom, ali ne radi (STAND
BY) zaslon je upaljen.
Funkcija u slučaju nužde
Kad aparat za točkasto zavarivanje radi, gašenje (pol. "I"=>pol. "O") dovodi do
zaustavljanja u sigurnosnim uvjetima:
- onemogućena struja;
- 86 -
nemoj pohraniti osobni program;
