CIRCUITO ALIMENTACION/INYECCION
122
123
124
125
- 52 -

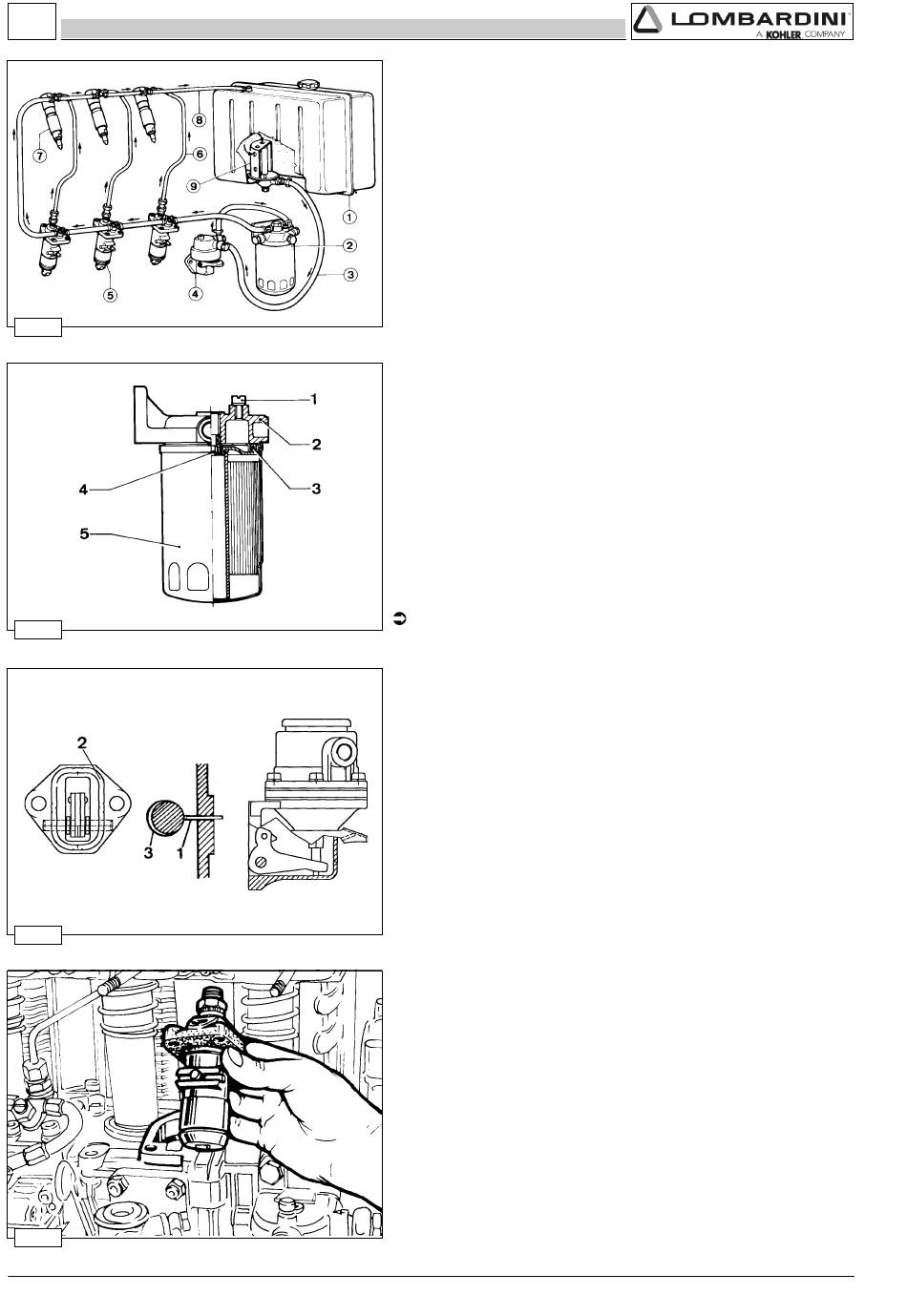

Circuito alimentación/inyecciòn
Componentes:
1 Depósito
2 Filtro combustible
3 Tubo alimentación
4 Bomba alimentación
5 Bomba inyección
6 Tubo inyección
7 lnyector
8 Tubo sobrante
9 Cubeta
Filtro combustible
Componentes:
1 Tornillo purga
2 Tapa
3 Retén de goma
4 Racor
5 Cartucho
Características cartucho:
Papel filtrante: ......................... PIF 904
Superficie filtrante: .................. 5000 CM2
Grado de filtración: ................. 2÷3 µm
Presión máxima servicio: ........ 4 bar
Para mantenimiento ver pág. 17
Bomba alimentación
La bomba de alimentación es de membrana y accionada por una
excéntrica del árbol de levas a través de un empujador.
Consta de una palanquita externa para accionamiento manual.
Componentes:
1 Empujador : altura de salida 1,470 - 2,070 mm
2 Junta
3 Excéntrica árbol de levas
Características:
a 1500 r.p.m. de la excéntrica de mando, el caudal
minimo es de 64 l/h. y la presión de autoregulación
es de 4÷5 m de columna de agua.
Bomba Inyeccion
El sistema de inyección "tipo Bosch" comprende tres bombas
diferentes, cada una de los cuales alimenta un cilindro.
Las bombas alojadas en la bancada, en correspondencia con el
propio cilindro, son accionadas directamente por el árbol de levas.
Manual de Taller 11 LD_cod. 1.5302.299_5° ed_ rev. 04
