3.2.4.2 Fijación de las el embarrado de bus de continua para bus CC compartido
Las el embarrado de bus de continua se suministran en kits, que incluyen un par de el
embarrado de bus de continua y todos los tornillos y arandelas requeridos para su
colocación. Existen 4 tamaños diferentes de el embarrado de bus de continua, que permiten
cualquier combinación de MotiFlex e100 de cuerpo estrecho (modelos 1,5 A ~ 16 A),
MotiFlex e100 de cuerpo ancho (modelos 21 A ~ 33,5 A) o MotiFlex e100 de cuerpo
extendido (modelos 48 A ~ 65 A) a conectar, tal como se muestra en la Figura 6. Las el
embarrado de bus de continua de tamaños 3 y 4 poseen un manguito aislante, dado que
algunas de sus partes quedan expuestas cuando se colocan. Ver también la sección 3.5
para los detalles sobre bus de CC compartido.
¡Bajo la cubierta superior articulada del accionamiento hay presentes
voltajes peligrosos! Antes de levantar la cubierta asegurarse de que se ha
desconectado la alimentación de CA del accionamiento fuente y de que
DANGER
han transcurrido al menos 5 minutos para permitir la descarga de los
condensadores de salida del bus de CC. Utilizar kits de el embarrado de
bus de continua originales ABB, piezas OPT-MF-DC-x.
No utilizar una el embarrado de bus de continua si el aislamiento está
dañado. Sustituir la el embarrado de bus de continua.
DANGER
Observar siempre la polaridad correcta. La el embarrado de bus de continua más
cercana a la parte delantera del MotiFlex e100 es el terminal positivo. La el
embarrado de bus de continua en la parte posterior es el terminal negativo, tal
WARNING
como se muestra en la Figura 5.

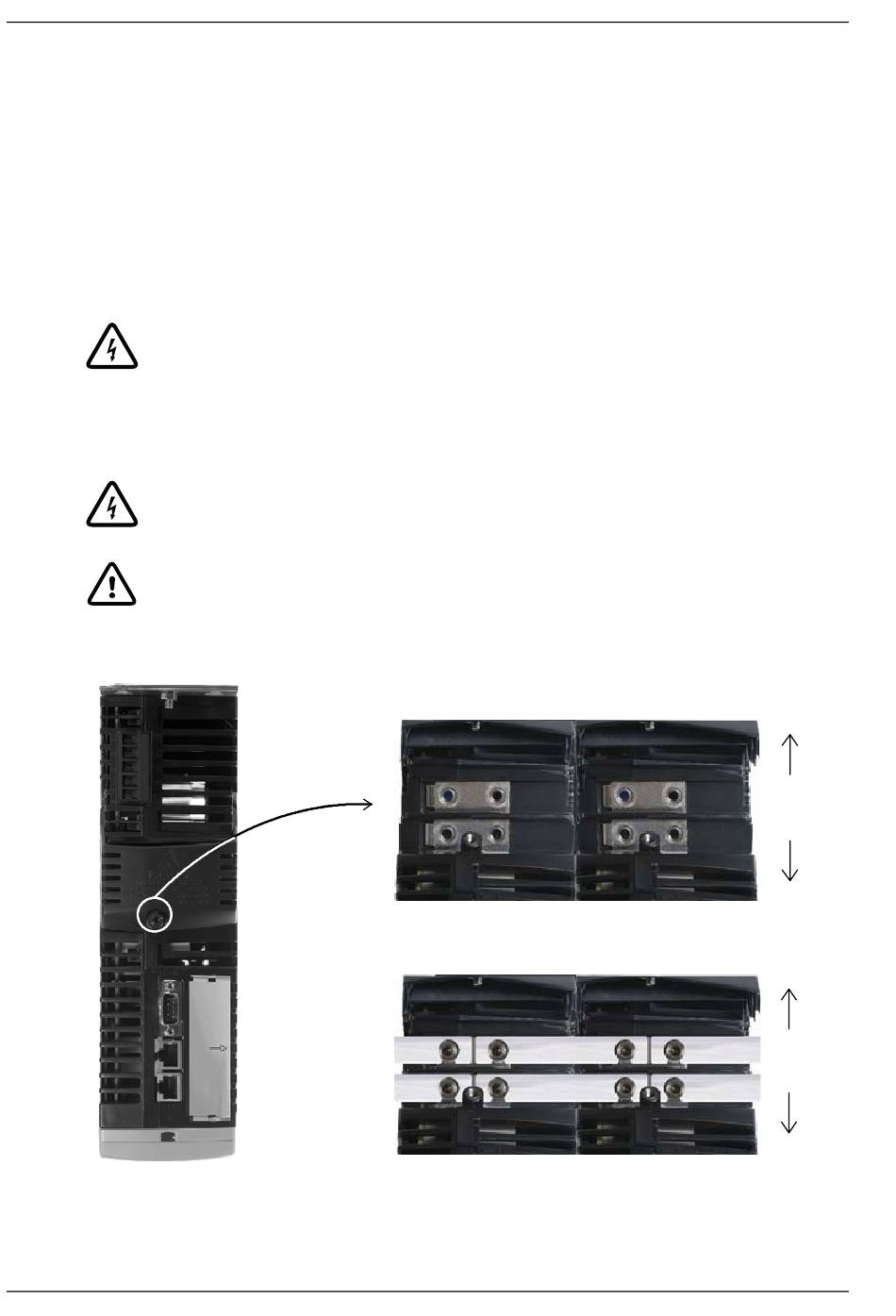

Figura 5: Conexión de el embarrado de bus de continua para bus CC compartido
3-10 Instalación básica
1. Aflojar el tornillo de retención de la embarrado de bus de continua, lo que permitirá
observar las almohadillas de montaje de la embarrado de bus de continua
-
+
2. Fijar las barras de bus utilizando los tornillos y arandelas
suministrados. Apretar los tornillos aproximadamente 2 N·m (17,7
libras-pulgadas).
-
+ +
3. Cerrar la cubierta de la el embarrado de bus de continua y apretar
el tornillo de retención a aproximadamente 1 N·m (8,9 libras-
pulgada). No superar los 2 N·m (17,7 libras-pulgada).
-
+
- -
+
MN1943WES
Posterior
Frontal
Posterior
Frontal
