POWER SOURCE READY
TERMINALI
CONNETTORE NOME
SEGNALE
CNC SU
GENERATORE
25 Power
Source
26
ready
Il segnale "Power Source Ready" è attivo alto (contatto chiuso).
Il segnale "Power Source Ready" rimane attivo per il tempo in cui il Generatore è pronto per tagliare. Appena intervie-
ne un messaggio di errore nel Generatore, oppure il segnale "Robot Ready" è disattivato dal Controllo Pantografo, il
segnale "Power Source Ready" cessa di essere attivo. Ciò significa che il segnale "Power Source Ready" può rilevare
sia errori del Generatore sia errori del Pantografo.
PROCESS ACTIVE
TERMINALI
NOME
CONNETTORE
CNC SU SEGNALE
GENERATORE
27
Process
Active
28
Il segnale "Process Active" è attivo alto (contatto chiuso).
Quando il Controllo Pantografo inizializza il segnale digitale "Start", il processo di taglio inizia con il gas preflow, seguito
dall'operazione di taglio e successivamente dal gas postflow.
Dall'inizio del gas preflow fino alla fine del gas postflow, il Generatore inizializza il segnale "Process Active". Il Gene-
ratore sta eseguendo il processo.
3.2.5

Segnali analogici da generatore a controllo pantografo.

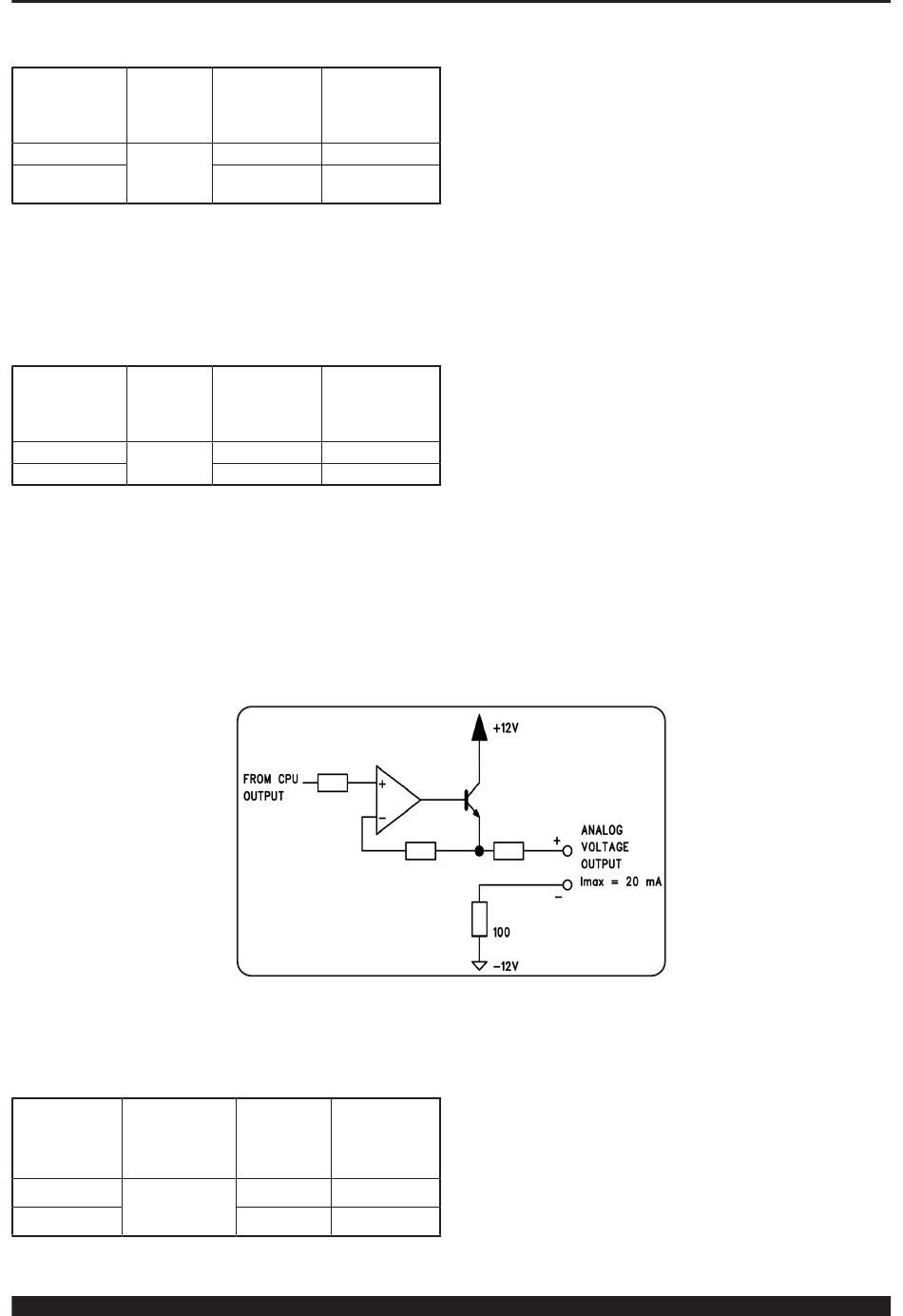

CABLAGGIO DI UNA USCITA ANALOGICA DI TENSIONE ISOLATA.
tensione d'uscita
corrente d'uscita
frequenza d'uscita
V_Arc-ISO
TERMINALI
NOME
CONNETTORE
CNC SU SEGNALE
GENERATORE
11
V_Arc-ISO
(0÷5V) (0÷10V)
7
POSIZIONE
TIPO
SU SCHEDA
SEGNALE
INTERFACCIA
Terminale C J3, pin 5
Contatto NO J3, pin 6
POSIZIONE
TIPO
SU SCHEDA
SEGNALE
INTERFACCIA
Terminale C J3, pin 3
Contatto NO J3, pin 4
0 ÷ 10 Vdc;
20 mA max;
5 Hz max.
POSIZIONE
TIPO
SU SCHEDA
SEGNALE
INTERFACCIA
analog out+ J5, pin 3
analog out- J5, pin 4
