3.3

Collegamento della gas console

3.3.1

Gas console manuale PCG-D

• Fissare la gas console sopra il generatore oppure sopra il pantografo e collegare le masse ad un efficiente impianto
di terra secondo lo schema di fig. 5.2 in appendice.
Collegare il fascio tubi art.1166 serrando i tubi alle rispettive uscite dei gas e facendo attenzione alla corrispondenza
delle marcature (plasma preflow/cutflow, secondary preflow/cutflow e auxiliary;
• avvitare il connettore elettrico all'uscita "VALVE CONSOLE" (vedi parte sinistra di fig.3.7);
- collegare l'altra estremità del art.1166 alla console valvole PVC (art.469) per i tubi "plasma", "secondary" e "auxiliary",
facendo attenzione alla corrispondenza delle marcature. Fissare la PVC sulla testa del pantografo, in prossimità della
torcia (vedi parte destra di fig. 3.7);
• collegare infine la connessione art.1189 avvitando il connettore elettrico all'uscita "POWER SOURCE" (vedi parte
sinistra di fig. 3.7).

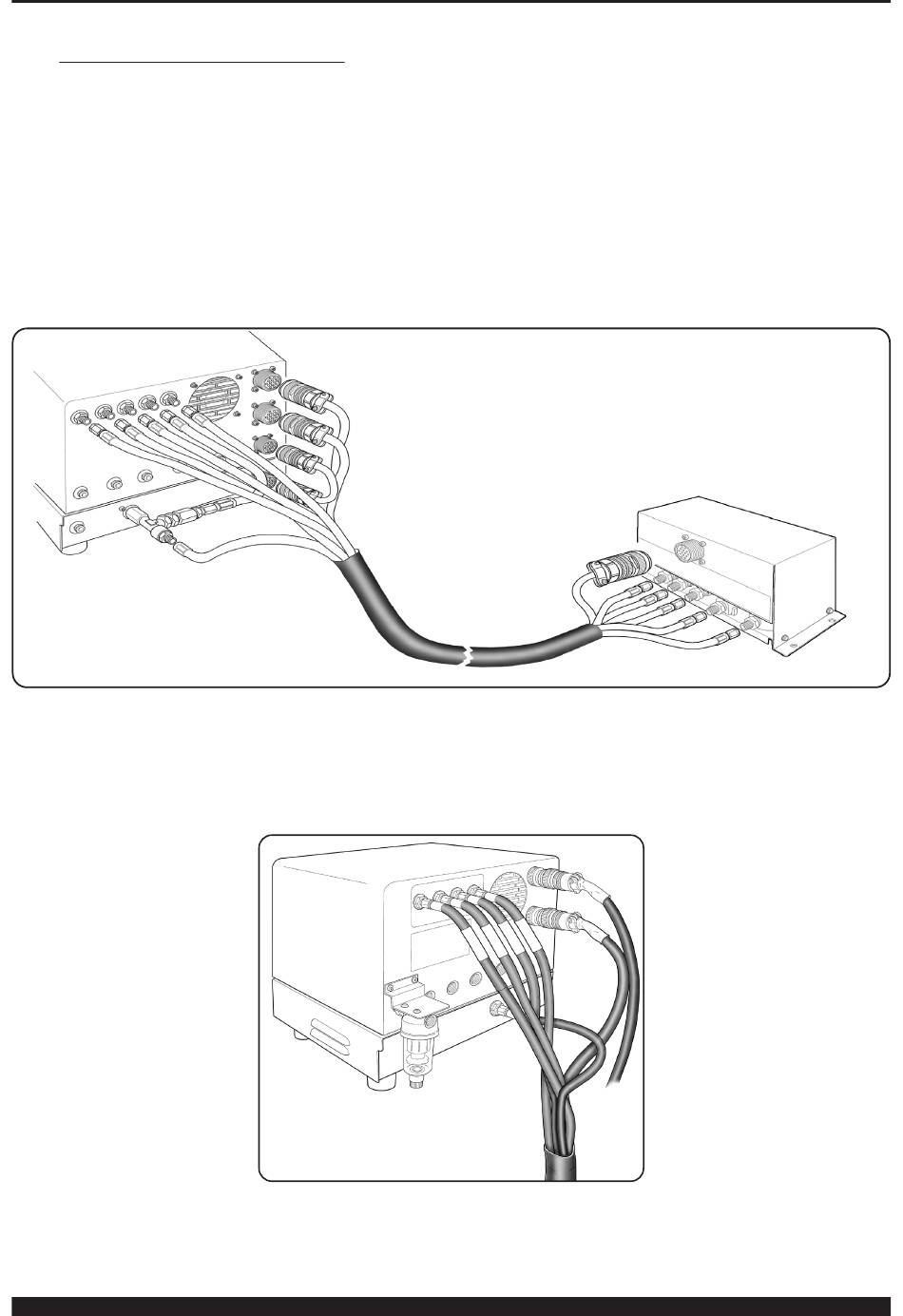

Fig. 3.7
3.3.2

Gas console automatica APGC.

• Fissare la gas console sopra il generatore oppure sopra il pantografo e collegare le masse ad un efficiente impianto
di terra secondo lo schema di Fig.5.2 in appendice.
• Collegare il fascio tubi art.1166 serrando i tubi alle rispettive uscite dei gas e facendo attenzione alla corrisponden-
za delle marcature (plasma preflow - cutflow, secondary preflow - cutflow e auxiliary); avvitare il connettore elettrico
all'uscita CN05 (vedi fig.3.8).
• Collegare l'altra estremità del art.1166 alla console valvole PVC (art.469) per i tubi "plasma", a "secondary" e "auxi-
liary", facendo attenzione alla corrispondenza delle marcature dei tubi gas. Fissare la PVC sulla testa del pantografo,
in prossimità della torcia (vedi parte destra di fig. 3.7).
36/64
3.8
Fig.
