PARTE ALTA Y DELANTERA DEL MOTOR

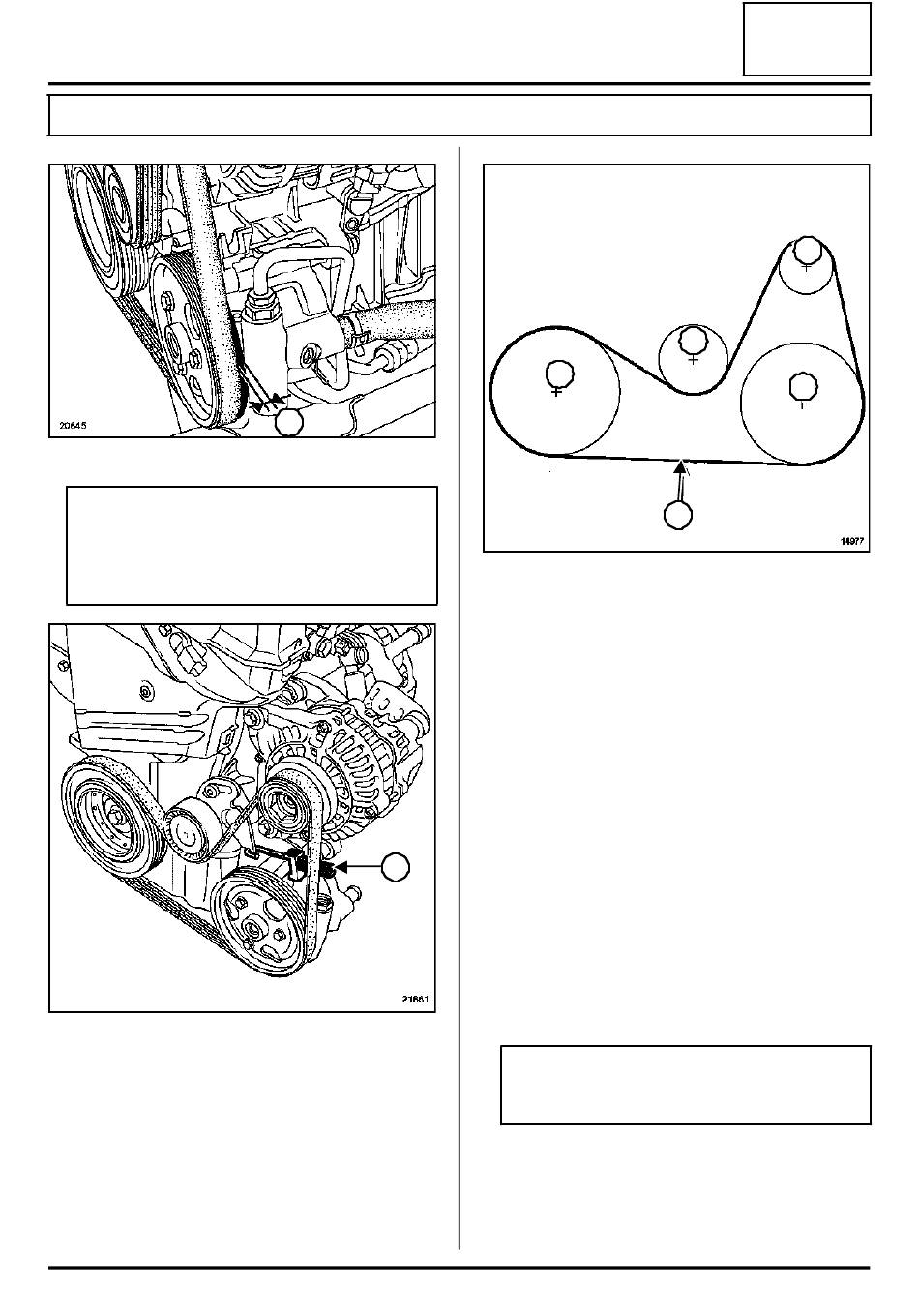

Correa de accesorios: Extracción - Reposición
K9K, y 722 o 728 o 729, y CALEFACCIÓN NORMAL – K4J, y 730 o 732, y CALEFACCIÓN NORMAL – K4M, y 760
o 761, y CALEFACCIÓN NORMAL
ATENCIÓN
La correa de accesorios posee cinco dientes
mientras que las poleas poseen seis. Asegurarse
imperativamente, cuando se coloque la correa,
de que el diente (2) quede libre.
Tensar la correa de accesorios mediante el útil (Mot.
1638) y apretar la tuerca (3) (estando aflojados los
dos tornillos de fijación del tensor).
Verificar, mediante el útil (Mot. 1715), que la tensión
de la correa de accesorios esté comprendida entre
223 y 245 Hz.
2
20845
3
21861
11A-4
4
(4)
Cigüeñal
(5)
Rodillo tensor
(6)
Alternador
(7)
Polea móvil
(8)
Punto de control de la tensión
Efectuar imperativamente dos vueltas de motor,
para posicionar correctamente la correa de acceso-
rios.
Verificar que la tensión de la correa de accesorios
esté comprendida entre 223 y 245 Hz en el punto de
medida (7); si no es así, reajustar la tensión.
Apretar al par los tornillos de fijación del rodillo
(35 N.m).
Proceder en el orden inverso de extracción.
Conectar la batería comenzando por el borne positi-
vo.
ATENCIÓN
Efectuar los aprendizajes necesarios (consultar
80a, Batería: Extracción - reposición).
Apretar a los pares:
- el tornillo de fijación de la rueda (110 N.m),
- los tornillos de fijación de la tapa de la batería (4
N.m).
11A
6
5
7
8
14977
