2.2 CIRCUITO DE
REFRIGERACION

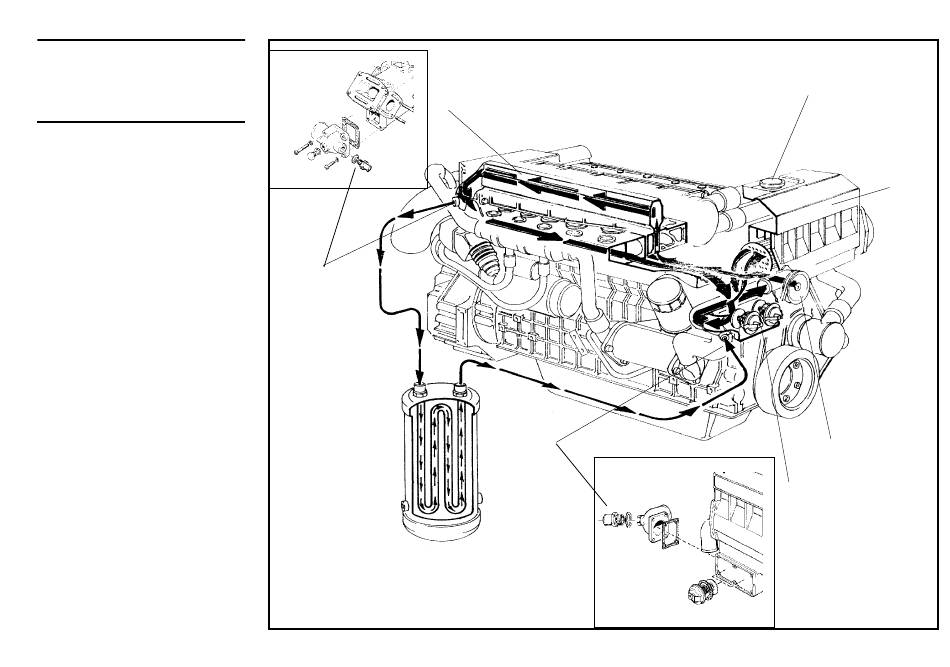

2.2.1 Circuito de refrigeración
"Agua dulce" (Fig. 2.1)
1) Bomba de agua
2) Intercambiador de agua
3) Válvulas termostáticas
4) Depósito de compensación
5) Conducto de recuperación del
agua
6) Enchufe del calentador
CAPACIDAD DEL CIRCUITO
4 cilindros = 12 Litros
6 cilindros = 18 Litros
Valores de régimen de la válvula
termostática:
inicio de la apertura +80 °C
fin de la apertura +90 °C
Solo 694 HID - HIL
inicio de la apertura +70 °C
fin de la apertura +80 °C
5
6
2-5
6
4
2
1
3
Fig. 2.1 - Abb. 2.1
