Pistón y segmentos
Inspección Operación 4-10

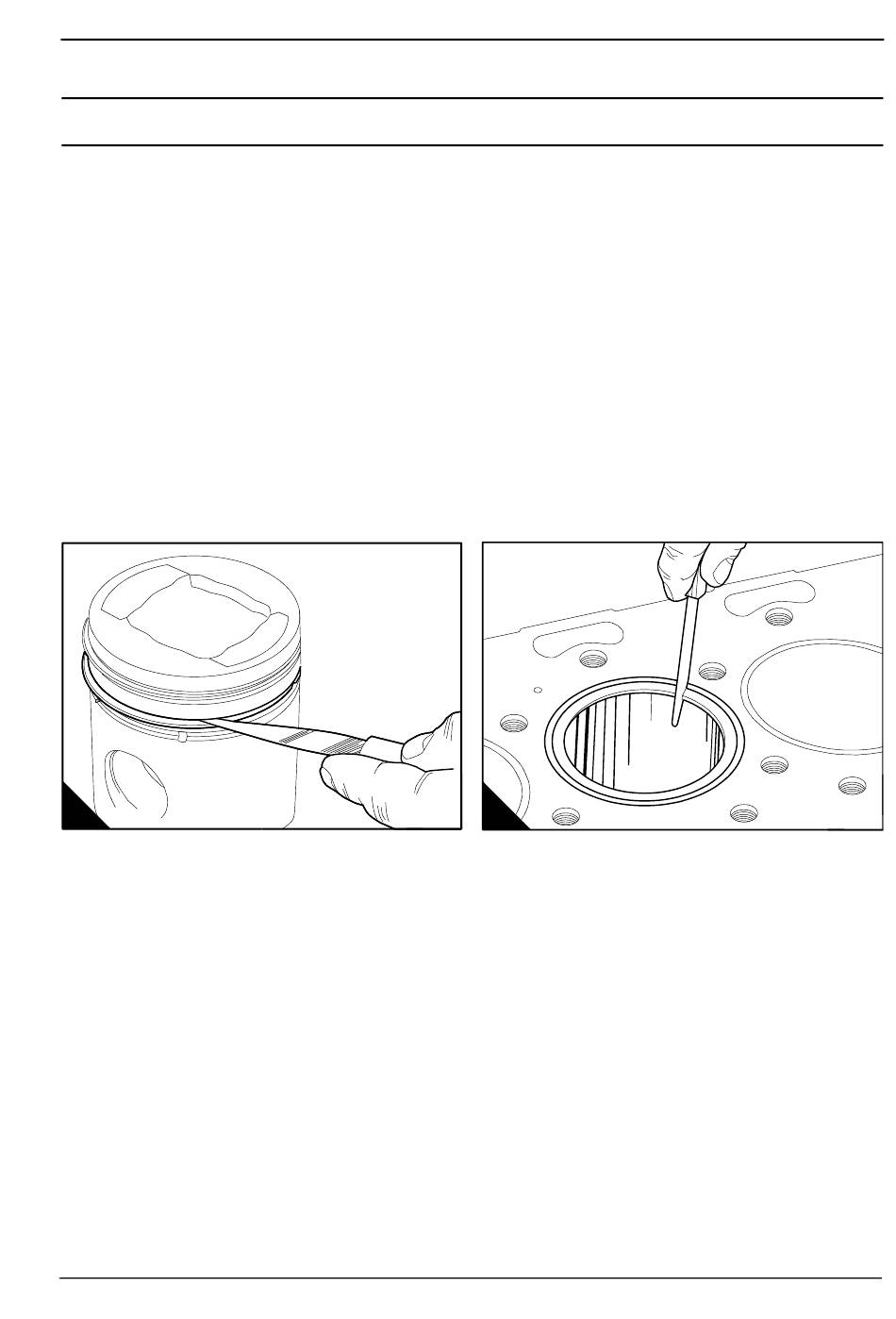

1 Compruebe si el pistón está desgastado o presenta algún otro tipo de daños.
2 Compruebe que los segmentos se puedan mover libremente en sus ranuras y que no estén rotos.
3 Desmonte los segmentos (Operación 4-8) y limpie las ranuras del pistón y los segmentos.
4 Monte los segmentos en las ranuras y compruebe con galgas de espesores si éstas están desgastadas (A).
Compare la holgura del segmento en la ranura con la que se indica para componentes nuevos en la sección
Datos y dimensiones, "Pistones y surtidores de refrigeración de pistón" en la página 17; sustituya el pistón, si
es necesario.
Nota: la ranura superior de algunos pistones es cónica, y el segmento tiene forma de cuña; remítase a
Operación 4-8 (C/D). En estos casos, la holgura del segmento superior no se puede comprobar con este
método.
5 Elimine los restos de carbonilla de la parte superior de las camisas de cilindro. Monte cada uno de los
segmentos en la parte superior de la camisa de cilindro y mida la hendidura de los segmentos con galgas de
espesores (B). Para medir la separación del segmento de control de aceite es necesario que esté montado el
muelle espiral.
Las separaciones de los segmentos nuevos se indican en la sección Datos y dimensiones, "Pistones y
surtidores de refrigeración de pistón" en la página 17.
A
B
A0087
A0088
Manual de taller, TPD 1312S, edición 2 85
