Phaser/Serie 1000
Desmontaje de la bomba de inyección de combustible con
espiga de puesta a punto
Requisitos especiales
Descripción
Llave para la tuerca de brida de la bomba

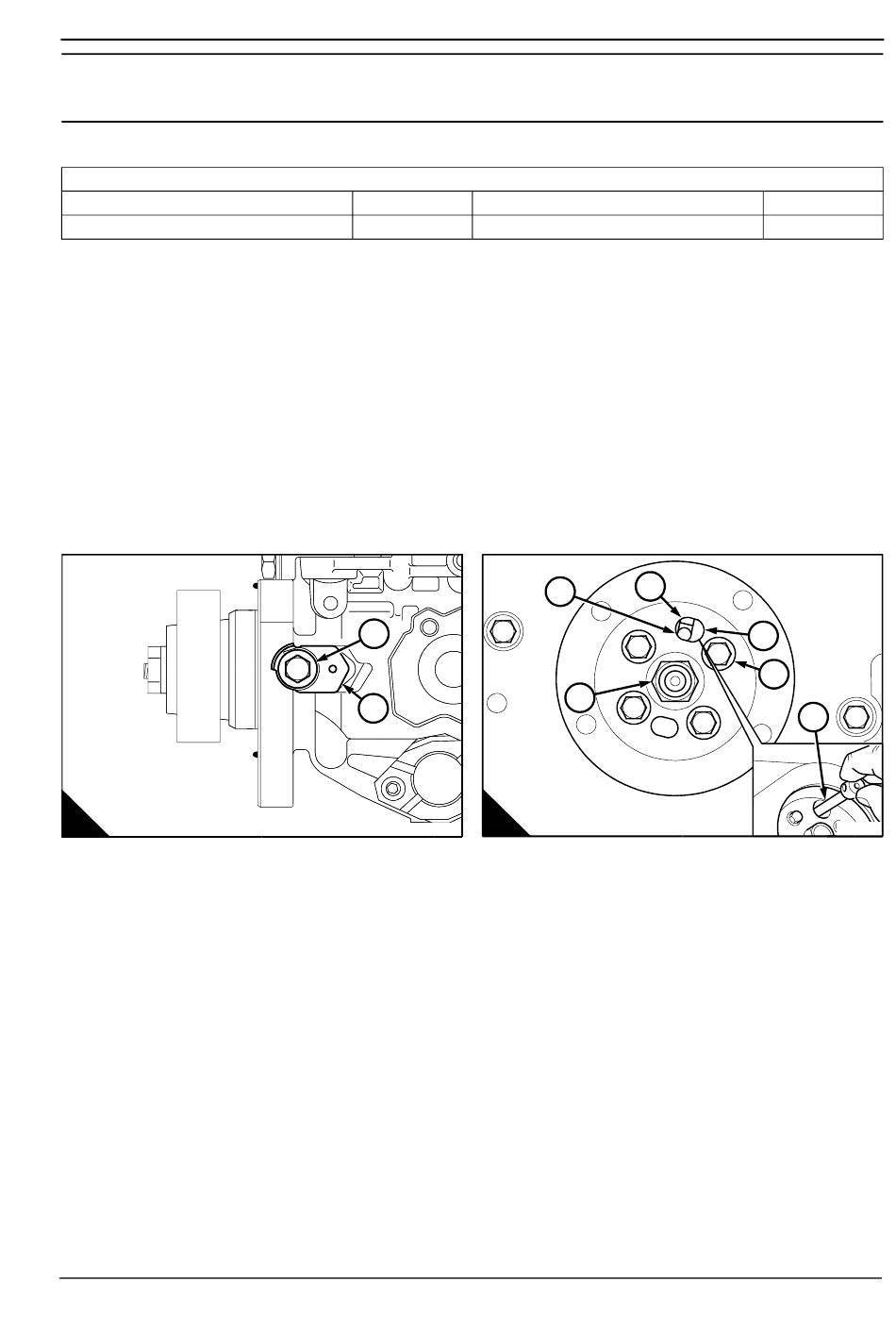

Atención: Una bomba de inyección nueva puede suministrarse con el eje de la bomba en la posición de
bloqueo. No debe girarse el eje de mando de la bomba sin haber colocado el espaciador (A2) en su sitio bajo
el tornillo de bloqueo (A1). Antes de girar el cigüeñal o montar la bomba, coloque el espaciador en su sitio bajo
el tornillo de bloqueo para liberar el eje de mando de la bomba.
1 Desconecte la batería antes de desmontar la bomba de inyección del motor.
2 Coloque el motor en el PMS del cilindro nº1 en la carrera de compresión; remítase a Operación 8-1 o
Operación 8-2.
3 Desmonte la tapa de engranajes de la tapa de la caja de la distribución. En las bombas de refrigerante
accionadas por engranajes: desmonte la bomba de refrigerante.
4 Introduzca la espiga de puesta a punto (B5) a través del orificio (B3) del engranaje de la bomba de inyección
y de la ranura del cubo (B2). Empuje la espiga completamente dentro del orificio (B1) en el cuerpo de la bomba
de inyección. Si se puede introducir del todo la espiga, la puesta a punto de la bomba es correcta. No debe
haber resistencia al introducir la espiga.
A
Atención: Utilice una llave adicional para inmovilizar la salida de alta presión al aflojar la tuerca de racor de
las tuberías de alta presión.
5 Desmonte las tuberías. Desmonte los cables y las conexiones del dispositivo de arranque en frío y el
solenoide de parada de la bomba de inyección.
Atención: No gire el cigüeñal con la bomba desmontada del motor; el engranaje suelto de la bomba de
inyección podría dañar la caja de la distribución. Si hiciera falta girar el cigüeñal, monte la bomba de inyección
temporalmente para cerciorarse de que el engranaje esté en la posición correcta. Si se instala la bomba de
inyección provisionalmente para poder girar el cigüeñal, se deberá retirar el tornillo de bloqueo (A1) y colocar
un espaciador (A2).
Atención: No afloje la tuerca (B6) de la bomba de inyección. El cubo de la bomba de inyección se monta de
fábrica en el eje para garantizar que la bomba esté en la posición correcta para la puesta a punto. Si se mueve
el cubo, se deberá realizar un procedimiento de montaje de precisión con equipo especializado disponible en
los distribuidores Perkins.
6 Retire el tornillo de sujeción y la tuerca del soporte de apoyo. No aplique fuerza sobre la bomba de inyección
al montar el soporte.
7 Retire los cuatro tornillos de sujeción embridados (B4) y suelte el engranaje de la bomba de inyección del
cubo de la bomba.
8 Retire las tuercas de la brida de la bomba de inyección y desmonte la bomba. Si no es posible acceder a
las tuercas, por ejemplo, por un compresor, utilice la herramienta 21825964 para soltar las tuercas.
Manual de taller, TPD 1312S, edición 2
Herramientas especiales
Nº de pieza
21825964 Espiga de puesta a punto
1
2
B
A0256
Operación 11-22
Descripción
2
1
6
11
Nº de pieza
27610032
3
4
5
A0374/3
