Arandelas de empuje

Comprobación del juego axial del cigüeñal

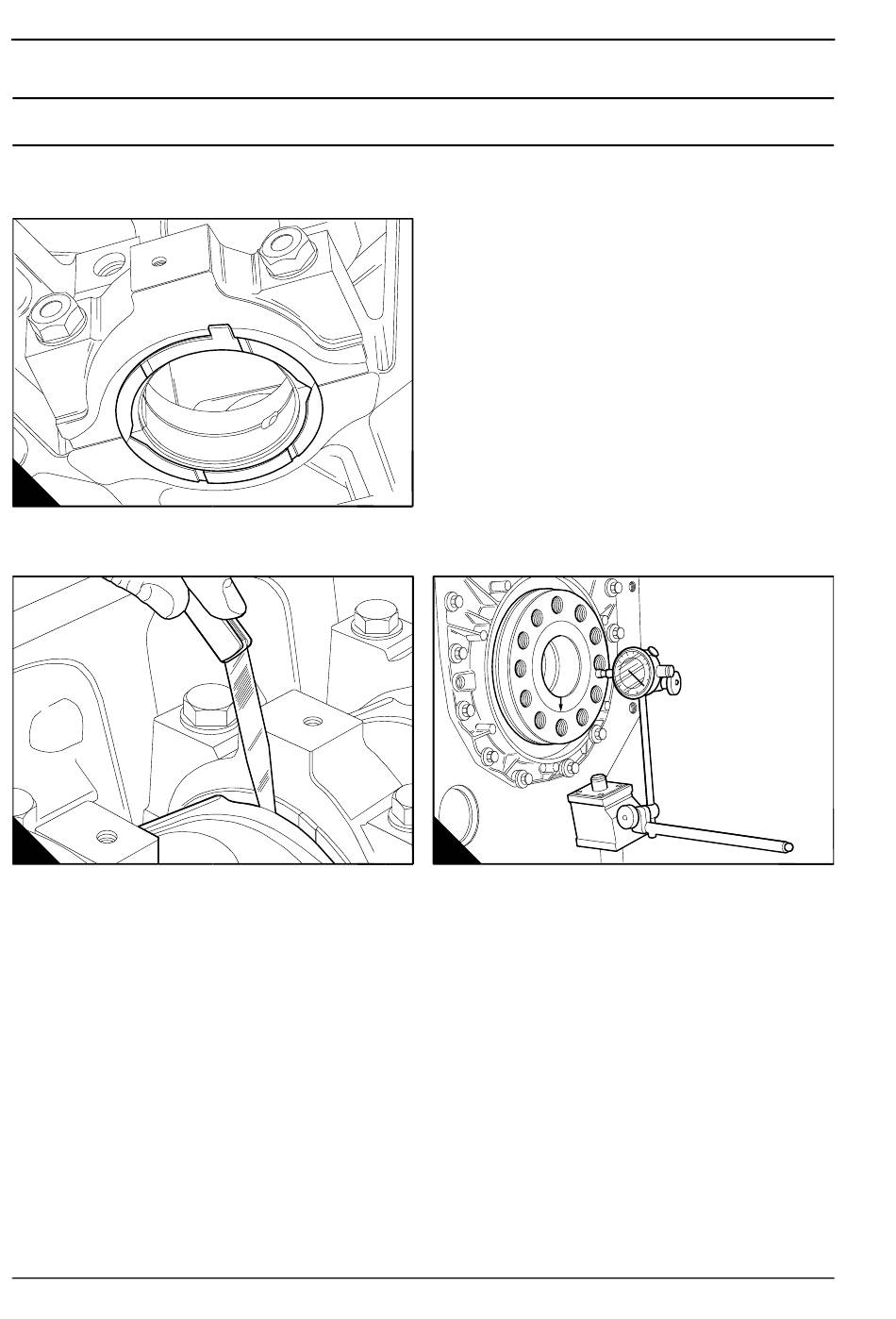

El movimiento axial del cigüeñal se controla por medio de dos medias arandelas de empuje montadas a los
dos lados del cojinete de bancada central (A).
A
El juego axial se puede comprobar con una galga de espesores entre una arandela de empuje y el cigüeñal
(B), o colocando un comparador en un extremo del cigüeñal para medir el movimiento (C).
B
Si el juego axial es mayor que la tolerancia que se indica en la sección Datos y dimensiones, "Cigüeñal" en la
página 20, se pueden montar arandelas de empuje sobredimensionadas de 0,019 mm (0.0075 in).
Las arandelas de empuje sobredimensionadas se pueden montar en uno o en los dos lados del cojinete de
bancada. Estas arandelas sustituyen a las arandelas de tamaño estándar, para reducir el juego axial hasta
las tolerancias de fábrica.
Nota: asegúrese de que las arandelas de empuje sobredimensionadas se montan como par en el mismo lado
del cigüeñal.
