Operación 15-4 Montaje De Compresor De Producción Anterior Solamente - Perkins Phaser Serie Manual De Taller

15
Phaser/Serie 1000
Montaje de compresor de producción anterior solamente Operación 15-4
1 Coloque el pistón del cilindro nº 1 en el PMS, remítase a Operación 8-1.

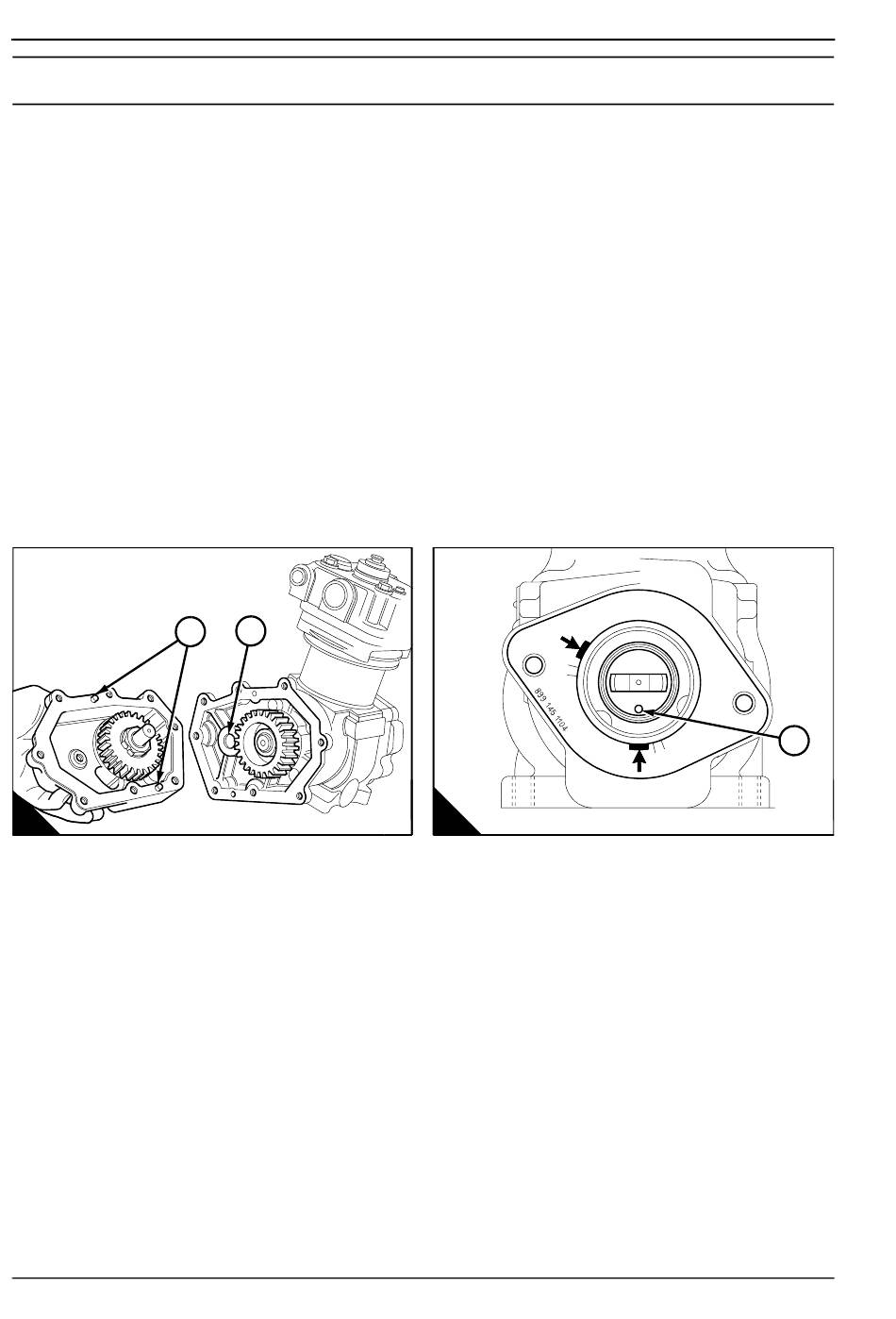

2 Asegúrese de montar las espigas (A1) correctamente en la brida del mecanismo de accionamiento y monte
una junta nueva.
3 Haga girar el cigüeñal del compresor hasta que la marca (B1) en la cara posterior del cigüeñal quede
alineada con la línea 6A (motores de seis cilindros) o la línea 4A (motores de cuatro cilindros) en la etiqueta
pegada a la cara posterior del compresor.
4 Lubrique ligeramente el casquillo del compresor con aceite de motor limpio. Coloque el compresor sobre
los espárragos de la caja de la distribución. Deslice el compresor hacia delante hasta que el engranaje del
compresor esté a la altura del engranaje loco situado en la parte trasera del mecanismo de accionamiento.
Gire el cigüeñal del compresor lentamente hacia la derecha (desde la parte trasera) hasta que el engranaje
del compresor y el engranaje loco trasero engranen.
5 Empuje cuidadosamente el compresor hacia delante para que los engranajes engranen completamente.
En esta posición, la marca de la parte trasera del cigüeñal debe quedar alineada con el área oscura de la
etiqueta de la distribución (B) marcada con un 6 (motores de seis cilindros) o con un 4 (motores de cuatro
cilindros).
6 Si no es así, tire del compresor para desencajarlo, y mueva el cigüeñal en la dirección adecuada para que
engrane con el siguiente diente del engranaje. Con cuidado, presione sobre el compresor para encajarlo de
nuevo, y compruebe que la marca en la parte trasera del cigüeñal está en la posición correcta. Monte las
tuercas y tornillos de sujeción que sujetan el compresor al mecanismo de accionamiento y apriételos.
TOP
2 6
1
A
B
1
A B
4
A B
A0284 A0285
402 Manual de taller, TPD 1312S, edición 2
