Desmontaje Y Montaje Del Manguito De Desgaste - Perkins Phaser Serie Manual De Taller

6
Phaser/Serie 1000

Desmontaje y montaje del manguito de desgaste

Operación 6-5

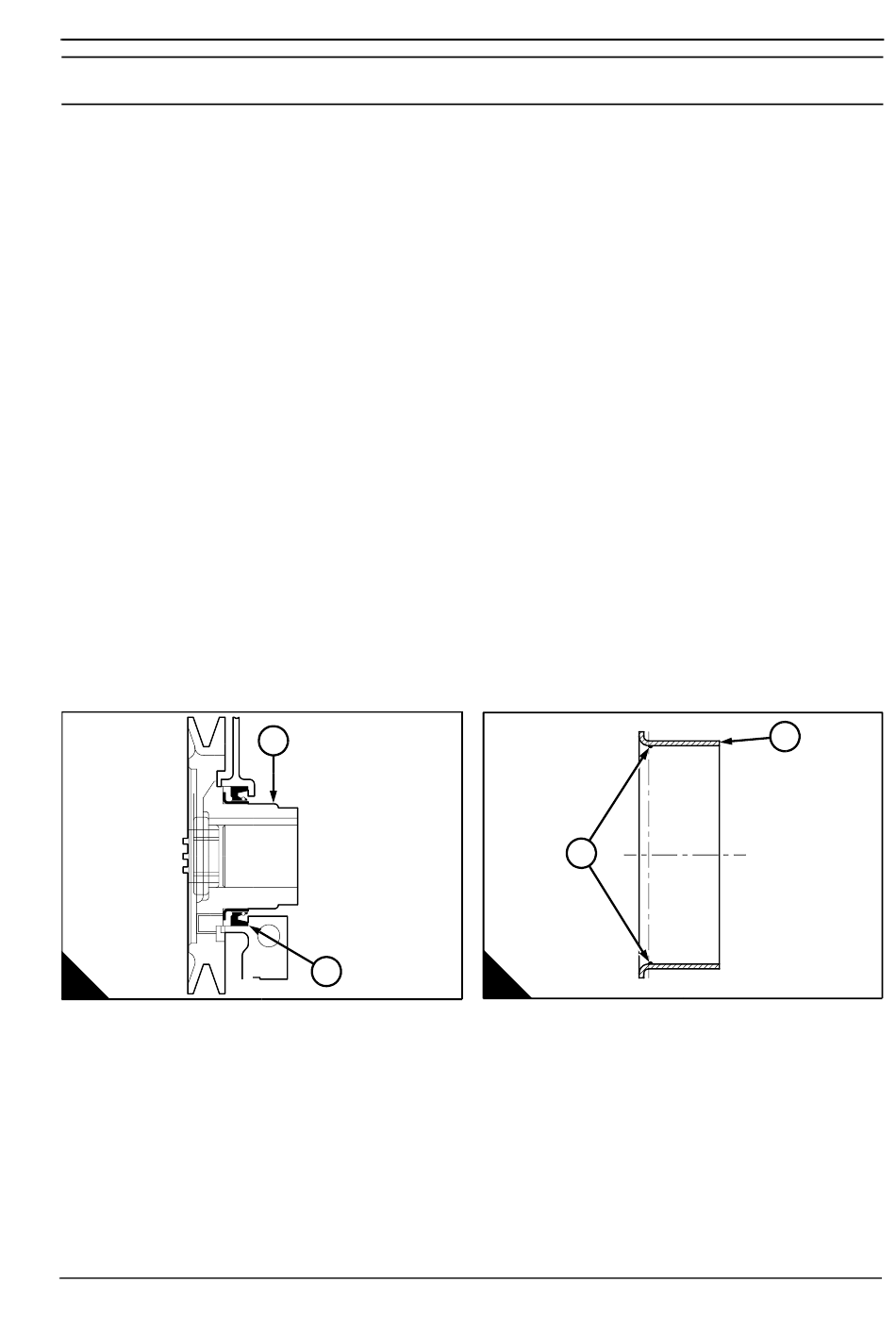

Para reparar una polea del cigüeñal desgastada, se monta un manguito de desgaste (B) por encima de la
espiga (A1).
Desmontaje
1 Desmonte la polea del cigüeñal; remítase a Operación 5-1 o la Operación 5-2.
2 Utilice una herramienta punzante para marcar una línea profunda a lo largo del manguito.
3 Introduzca una hoja fina adecuada entre la espiga de la polea y el manguito, junto a la línea marcada; el
manguito de desgaste se separará por la línea marcada.
4 Retire el manguito de desgaste. Limpie la espiga de la polea con un limpiador adecuado para eliminar los
restos de sellador que pueda haber.
Montaje
1 Asegúrese de que la espiga de la polea esté seca, y limpia de aceite, suciedad y sellador.
2 Elimine las rugosidades que haya en la superficie de la espiga de la polea.
3 Aplique un pequeño cordón continuo de sellador (B2) que no se endurezca (Loctite 518) en la superficie
interior del manguito de desgaste, a 5,0 mm (0.197 in) del extremo del manguito que queda hacia la brida (B1).
Atención: el manguito de desgaste se debe montar antes de que hayan transcurrido 5 minutos desde que se
ha aplicado el sellador.
4 Coloque el manguito de desgaste en la espiga de la polea; utilice la herramienta que se suministra con el
manguito de desgaste nuevo y un martillo adecuado para forzar el manguito de desgaste (B) por encima de
la espiga de la polea.
Cuando se monte un manguito de desgaste nuevo, se debe sustituir el retén de aceite delantero (A2).
Al meter a presión el nuevo retén de aceite en la caja de la distribución, estando montado o no el manguito
de desgaste, el retén debe quedar a una profundidad de 9,3 mm (0.366 in) de la cara delantera de la caja.
5 Monte la polea del cigüeñal; remítase a Operación 5-1 o la Operación 5-3.
1
1
2
2
B
A
A1633
A0402/1
Manual de taller, TPD 1312S, edición 2 137
