Mantenimiento periódico
○
Generalmente no es necesario ajustar la posición del
pedal, a menos que se haya desarmado la bomba de
freno, o cuando la posición sea incorrecta.
•

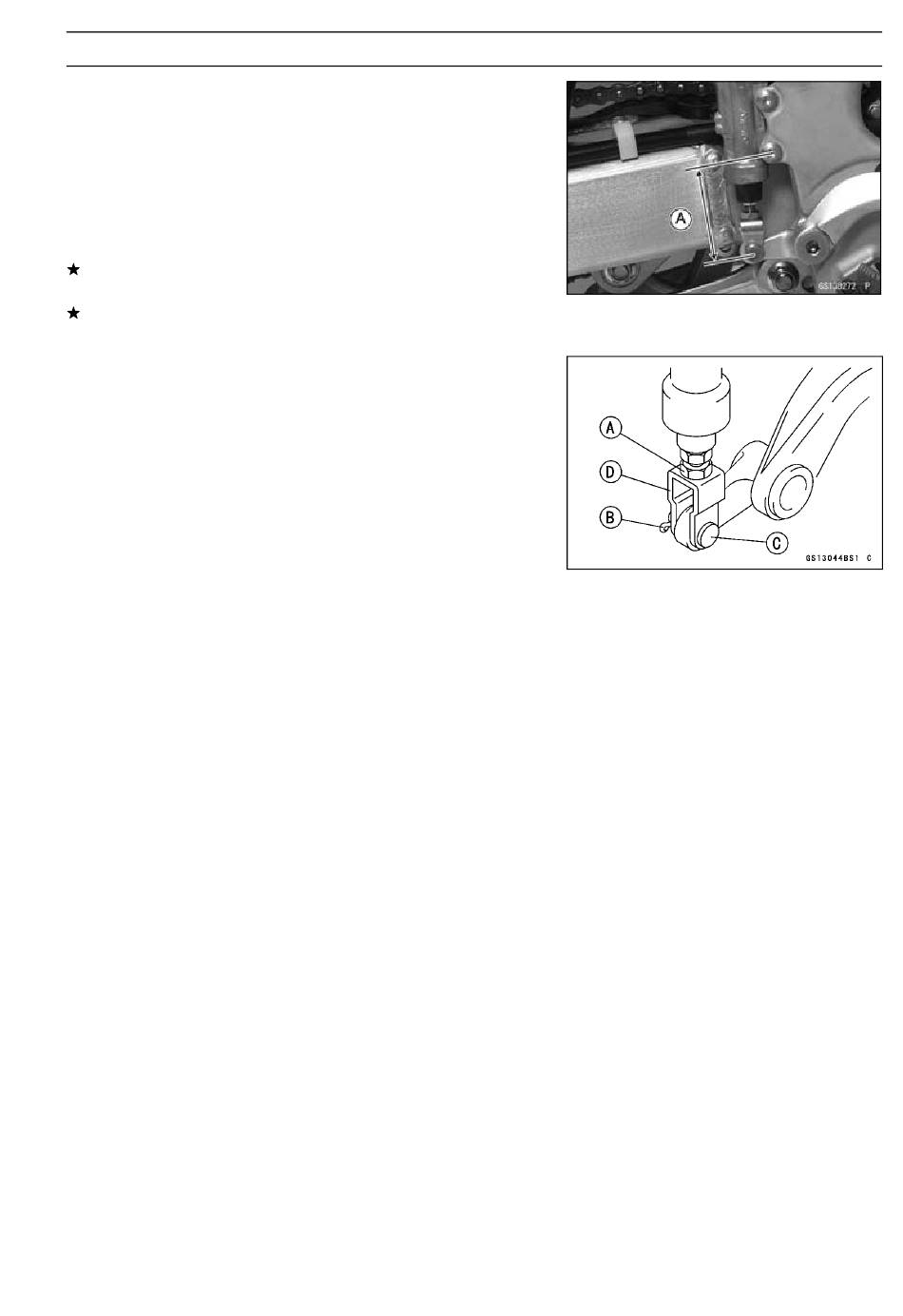

Mida la longitud indicada en la figura.
Longitud [A]
Estándar:
Si no es del largo especificado, el pedal del freno podría
deformarse o quedar instalado incorrectamente.
Si no está dentro del largo especificado, ajuste la varilla
de empuje en el cilindro maestro, como sigue.
○
Afloje la contratuerca [A] de la varilla de empuje.
○
Sustituya el pasador por uno nuevo.
○
Extraiga:
Pasador [B]
Arandela
Pasador de unión [C]
○
Gire el eslabón U [D] hasta obtener el largo especificado.
○
Apriete la contratuerca.
Par - Contratuerca de la varilla de empuje de la bomba
de freno trasera: 17 N·m (1,7 kgf·m)
NOTA
68,5 ± 1 mm
MANTENIMIENTO PERIÓDICO 2-39
