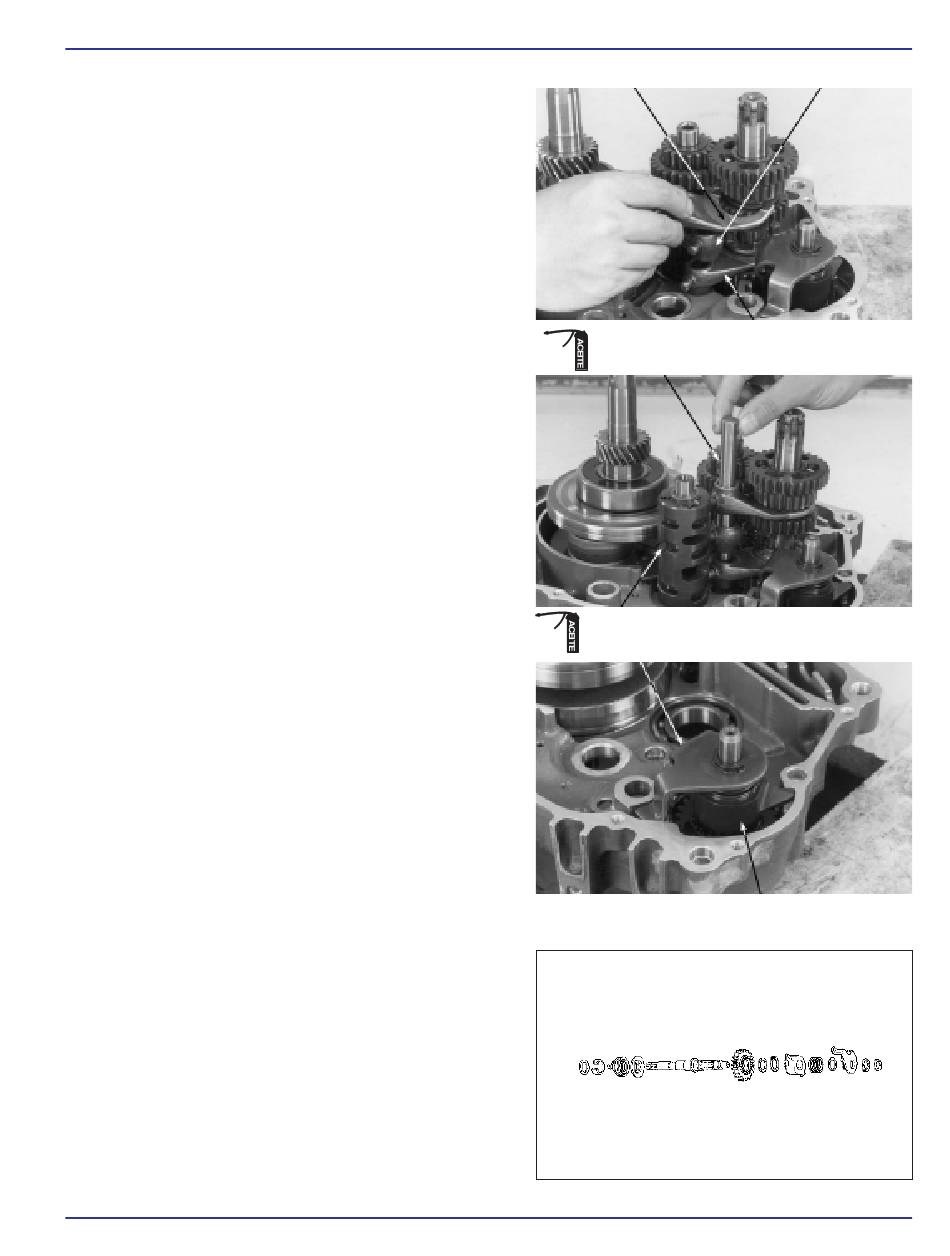

Instale la horquilla selectora izquierda en la ranura del engranaje
C3, con su haz marcada vuelta hacia la carcasa izquierda.
Instale la horquilla selectora central en la ranura del engranaje
M4, con su haz marcada vuelta hacia la carcasa derecha.
Instale la horquilla selectora derecha en la ranura del engranaje
C5, con su haz marcada vuelta hacia la carcasa derecha.
Instale el tambor selector.
Instale el eje de la horquilla selectora.
Luego de la instalación, compruebe si la transmisión opera
correctamente.

CONJUNTO DE ARRANQUE

REMOCION
Afloje la placa de guía y el trinquete. Quite el conjunto de
arranque.
DESARMADO
Desarme el conjunto de arranque.
Quite la arandela de empuje, separador, resorte y traba del
resorte.
Quite la arandela de empuje, anillo elástico, placa de guía,
resorte del trinquete, arandela y trinquete.
Quite el anillo elástico, arandela y engranaje.
CIGUENAL/TRANSMISION/CONJUNTO DE ARRANQUE
HORQUILLA
SELECTORA IZQUIERDA
HORQUILLA SELECTORA DERECHA
EJE DE LA HORQUILLA SELECTORA
TAMBOR SELECTOR
PLACA DE GUIA
HORQUILLA
SELECTORA CENTRAL
TRINQUETE
11-11
