RUEDA TRASERA/FRENO/SUSPENSION

AMORTIGUADOR TRASERO

REMOCION
c
El amortiguador trasero posee gas nitrógeno bajo presión.
Mantenga llamas y calor lejos del amortiguador.
Alce la rueda trasera del suelo, poniendo un gato o soporte bajo
el motor.
Quite las tapas laterales y el asiento (capítulo 2).
Quite el tornillo de sujeción superior del amortiguador.
Quite el tornillo entre el brazo del amortiguador y el vástago de
conexión, y el tornillo de sujeción interior del amortiguador.
Alce la rueda trasera de manera que el peso sea quitado del
amortiguador.
Quite el amortiguador trasero.
INSTALACION
Instale el amortiguador y apriete el tornillo de sujeción superior.
TORSION: 44 N.m (4,4 kg.m, 32 lb.ft)
Apriete el tornillo de sujeción inferior del amortiguador.
TORSION: 44 N.m (4,4 kg.m, 32 lb.ft)
Apriete el tornillo entre el vástago de conexión y el brazo del
amortiguador.
TORSION: 44 N.m (4,4 kg.m, 32 lb.ft)
Instale las tapas laterales y el asiento (capítulo 2).
13-12

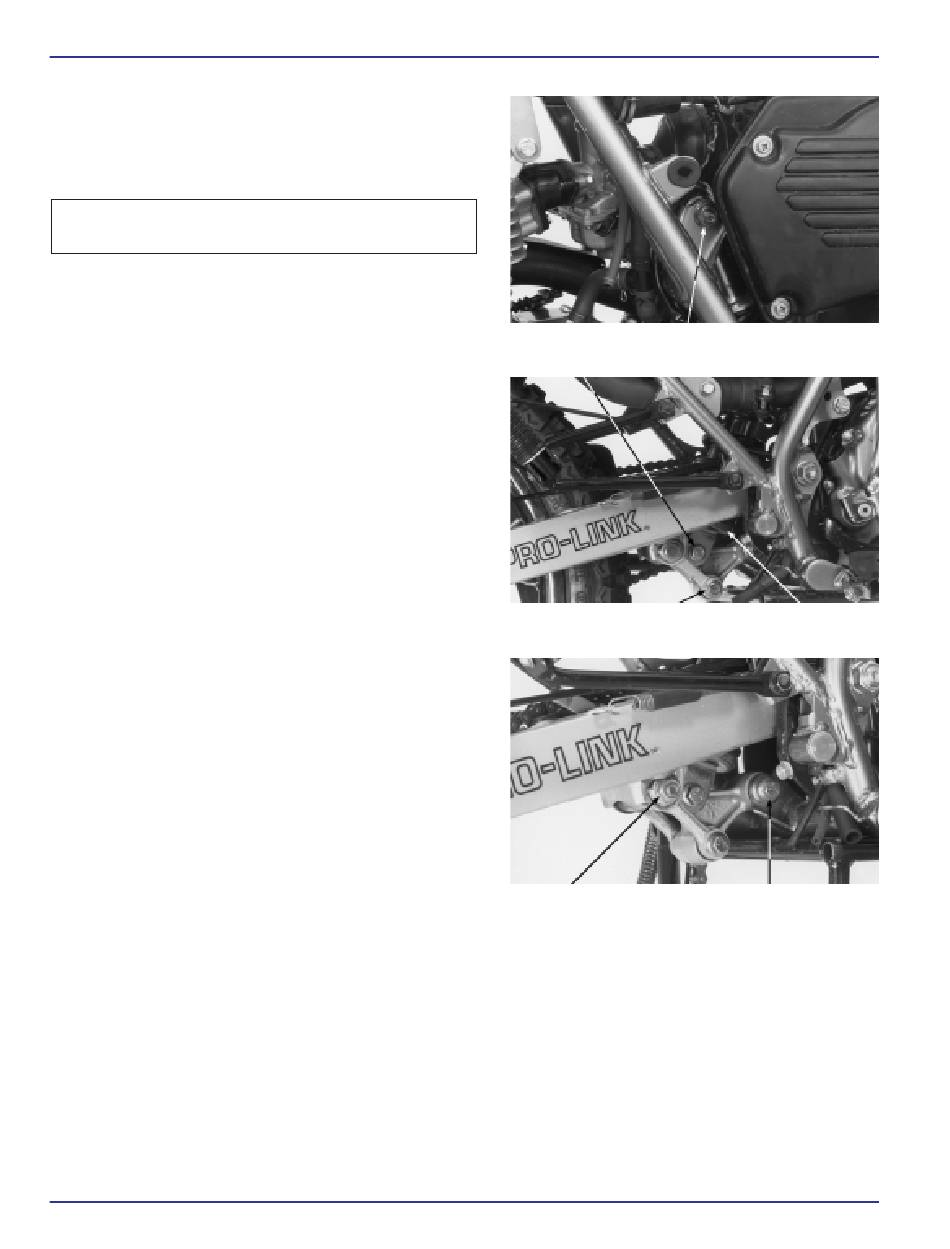

TORNILLO DE SUJECION SUPERIOR
TORNILLO DE SUJECION INFERIOR
TORNILLO ENTRE EL BRAZO
DEL AMORTIGUADOR Y EL
VASTAGO DE CONEXION
TORNILLO ENTRE EL
VASTAGO DE CONEXION
Y EL BRAZO OSCILANTE
XLR125
AMORTIGUADOR
TORNILLO ENTRE EL
VASTAGO DE CONEXION
Y EL CHASIS
