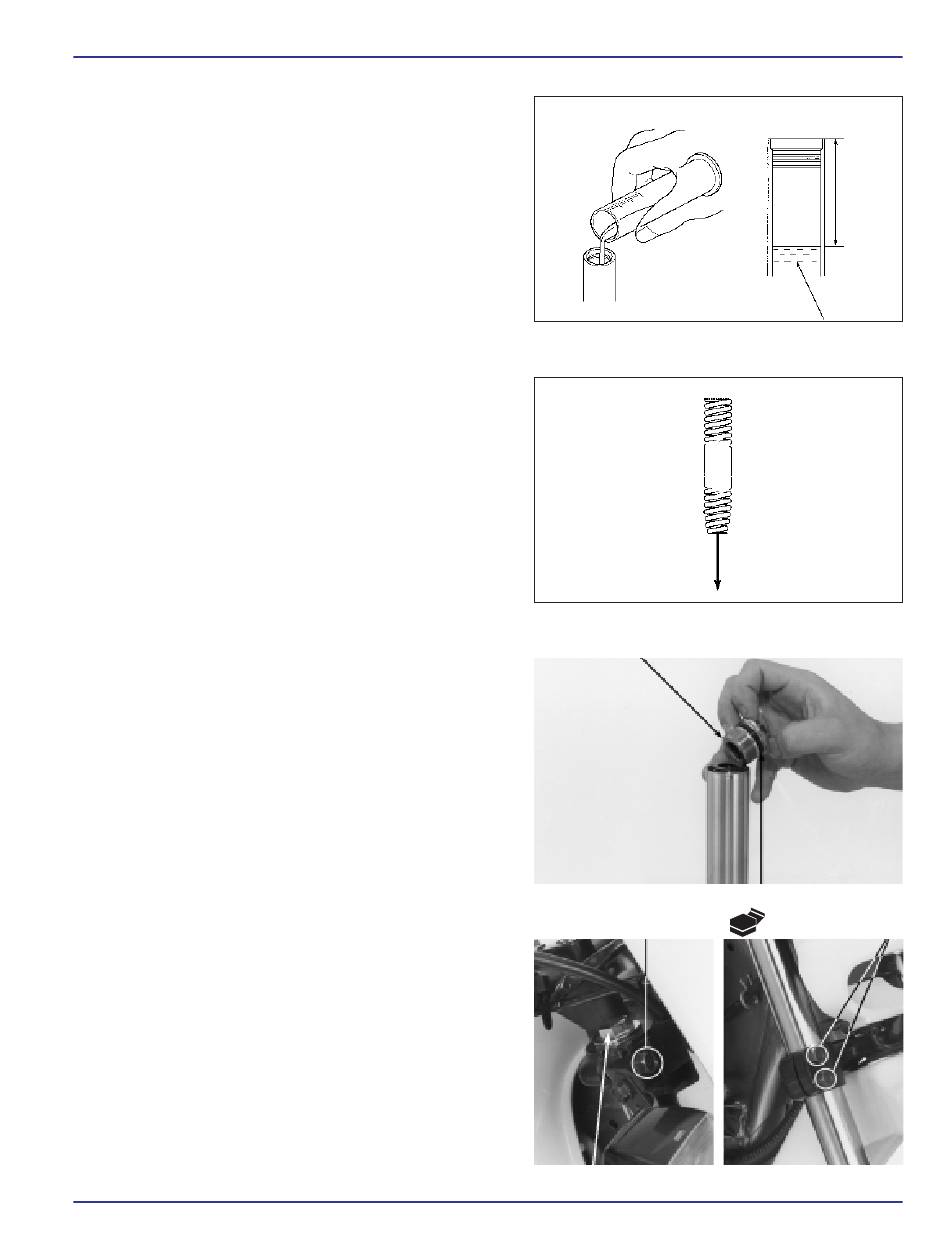

Rellene el amortiguador con fluido ATF o equivalente.
3
CAPACIDAD: 170 cm (5,75 US oz, 5,98 imp oz)
Bombee el cilindro interior varias veces.
Luego del nivel quedar estabilizado, oprima el cilindro y mida el
nivel de aceite en la parte superior del cilindro.
NIVEL ESPECIFICADO: 194 mm (7,64 in)
Limpie todo el aceite del resorte del amortiguador, utilizando un
trapo limpio.
Instale el resorte del amortiguador con la extremidad cónica
vuelta hacia abajo.
Instale un nuevo anillo sellador en el tornillo superior del
amortiguador.
Instale parcialmente el tornillo superior del amortiguador.

INSTALACION

Instale los amortiguadores en la columna de dirección y en la
mesa superior. Alinie la parte superior del amortiguador con la
parte superior de la mesa.
Apriete los tornillos inferior y superior de la mesa.
TORSION:
Tornillo de la mesa superior: 20 N.m (2,0 kg.m, 14 lb.ft)
Tornillo de la mesa inferior: 32 N.m (3,2 kg.m, 23 lb.ft)
Apriete el tornillo superior del amortiguador.
TORSION: 22 N.m (2,2 kg.m, 16 lb.ft)
RUEDA DELANTERA/FRENO/SUSPENSION/COLUMNA DE DIRECCION
TORNILLO SUPERIOR DEL AMORTIGUADOR
TORNILLOS DE LA MESA
SUPERIOR
TORNILLO SUPERIOR DEL AMORTIGUADOR
OPRIMA EL CILINDRO INTERIOR
PARA MEDIR EL NIVEL DEL FLUIDO
FLUIDO DEL AMORTIGUADOR
BAJO
ANILLO SELLADOR
NUEVO
NIVEL
DEL
FLUIDO
TORNILLOS DE LA
MESA INFERIOR
12-19
