Barošanas spriegums un frekvence ir norādīta uz
sūkņa datu plāksnītes. Sprieguma pielaide jābūt
robežās - 10 %/+ 6 % no nominālā sprieguma.
Jāpārbauda, vai motors ir piemērots energoapgādei,
kas ir pieejama uzstādīšanas vietā.
Visi sūkņi tiek piegādāti ar 10 metrus garu kabeli un
brīvu kabeļa galu.
Brīdinājums
Lai izvairītos no īsslēgumiem, pirms sūkņa
uzstādīšanas un pirmās ieslēgšanas
vizuāli pārbaudiet kabeļa stāvokli.
Iespējamā kabeļa maiņa jāveic uzņēmumā
Uzmanību
Grundfos vai Grundfos pilnvarotā servisā.
Sūknis jāsavieno ar vienu no šiem divu tipu
regulatoriem:
• vadības bloku ar motora aizsargslēdzi,
piemēram, Grundfos vadības bloku CU 100,
• Grundfos sūkņu regulators LC, LCD 107, LC,
LCD 108 vai LC, LCD 110.
Skatīt 5. vai 6. attēlu un attiecīgā vadības bloka vai
sūkņu regulatora uzstādīšanas un ekspluatācijas
instrukcijas.
Potenciāli sprādzienbīstamās vidēs ir divas iespējas.
• Lietot Ex videi izgatavotus pludiņslēdžus un
aizsarglīdzekli kopā ar DC, DCD vai LC, LCD
108.
• Lietot gaisa pūslīšus kopā ar LC, LCD 107.
Lai iegūtu vairāk informācijas par termoreleju
funkciju, skatiet sadaļu 8.4
8.1 Elektriskās shēmas
L N
PE
PE
1 2 3
1

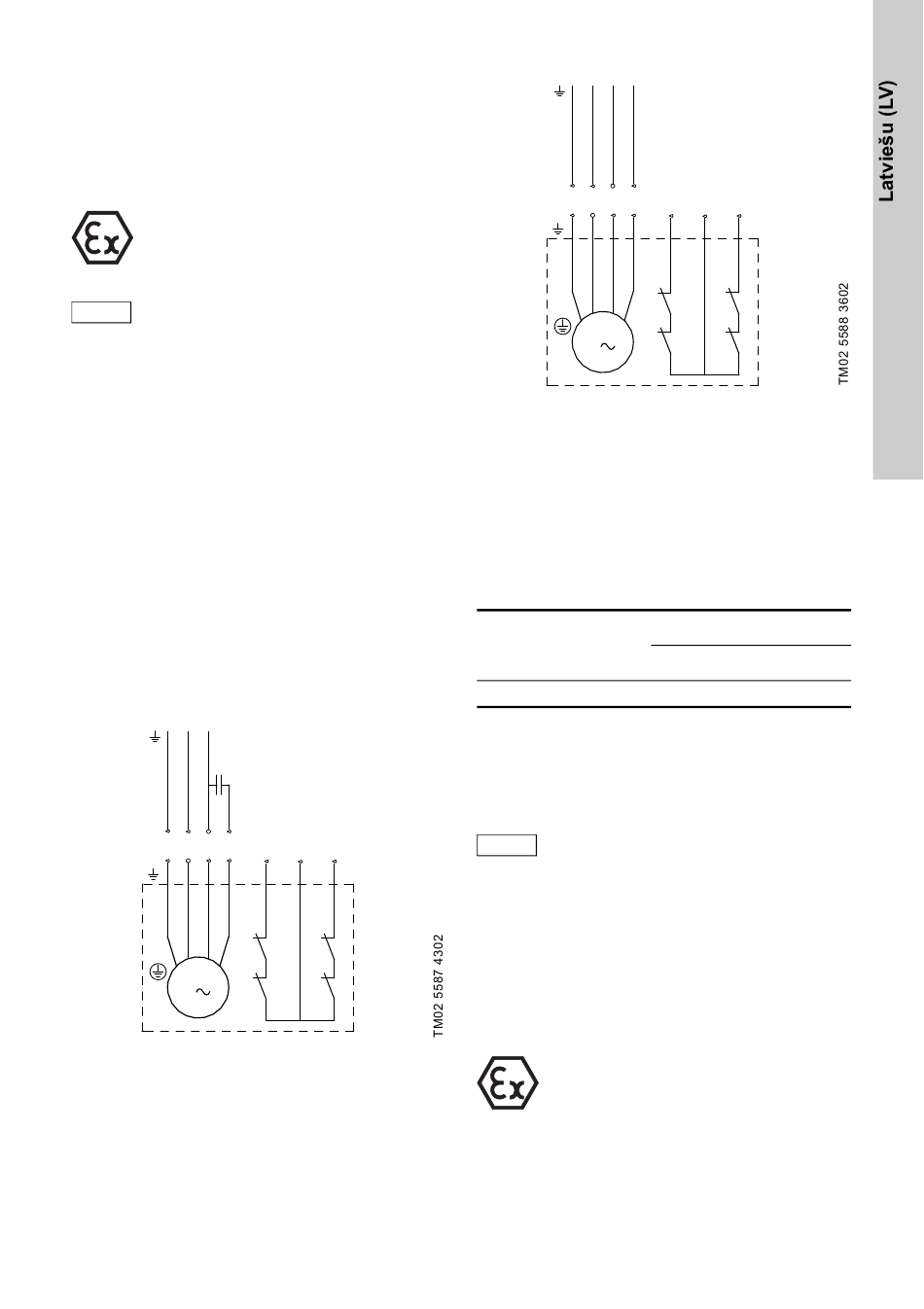

5. ilustr. Elektriskā shēma vienfāzes sūkņiem
Siltumslēdži.
4 5 6
T2 T1 T3
˚ ˚
160 C 150 C
L1 L2 L3
PE
PE
1 2 3
3
6. ilustr. Elektriskā shēma trīsfāžu sūkņiem
8.2 Vadības bloks CU 100
Vadības bloks CU 100 ietver motora aizsargslēdzi un
ir pieejams ar līmeņa releju un kabeli.
Vienfāzes sūkņi
Darba kondensatoram jābūt savienotam ar vadības
bloku.
Informāciju par kondensatora izmēriem skatiet
tabulā:
Sūkņa tips
SL1 un SLV
Ieslēgšanas un izslēgšanas līmeņi
Ieslēgšanas un izslēgšanas līmeņu starpību var
noregulēt, mainot brīvo kabeļa garumu.
Garš brīvais kabelis = liela līmeņu starpība.
Īss brīvais kabelis = neliela līmeņu starpība.
Piezīme
Ievērojiet šos divus punktus.
• Lai novērstu gaisa ieplūdi un vibrācijas,
izslēgšanas līmeņa relejs jāuzstāda tā, lai sūknis
tiktu izslēgts, pirms šķidruma līmenis pazeminās
zemāk par uz sūkņa esošās skavas augšējo
malu.
• Ieslēgšanas līmeņa relejs jāuzstāda tā, lai sūknis
tiktu ieslēgts vajadzīgajā līmenī; tomēr sūknim
vienmēr jāsāk strādāt, pirms šķidruma līmenis
sasniedz šahtas apakšējo ieplūdes cauruli.
Brīdinājums
Vadības bloku CU 100 nedrīkst izmantot
Ex lietojumiem. Skatīt sadaļu
kontrolieri.
4 5 6
T2 T1 T3
˚ ˚
170 C 150 C
Darba kondensators
[μF] [V]
30 450
8.3 Sūkņa
